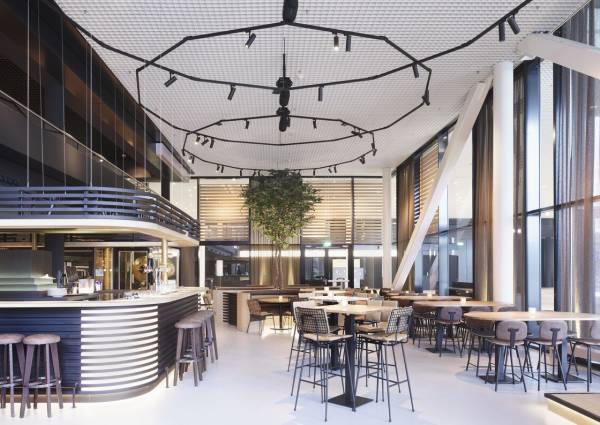

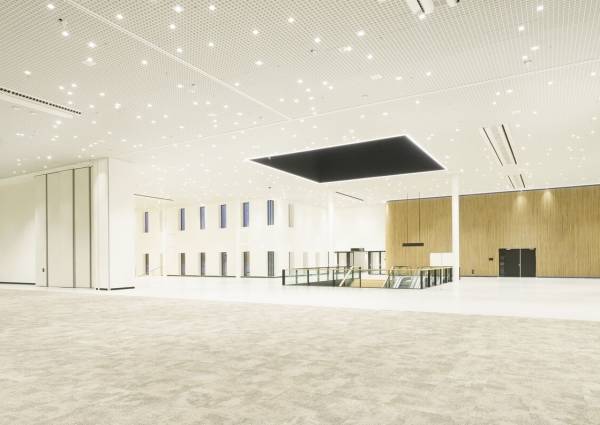

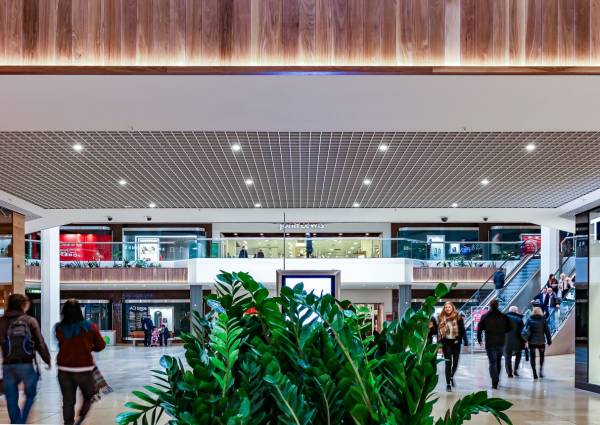

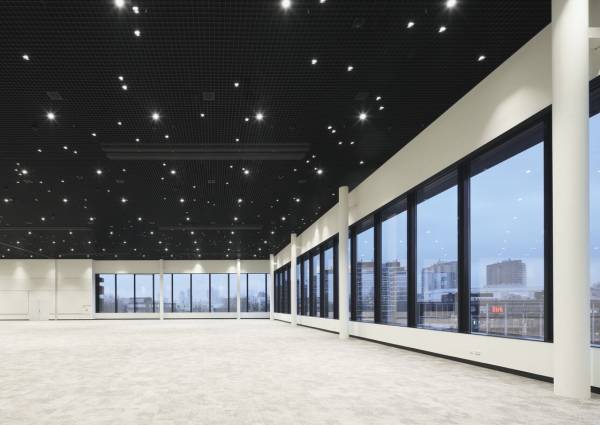

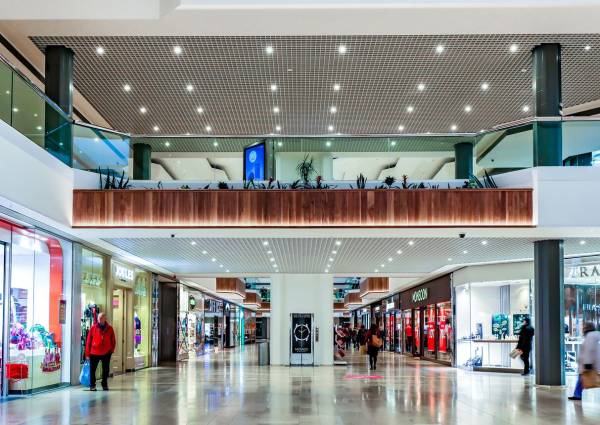

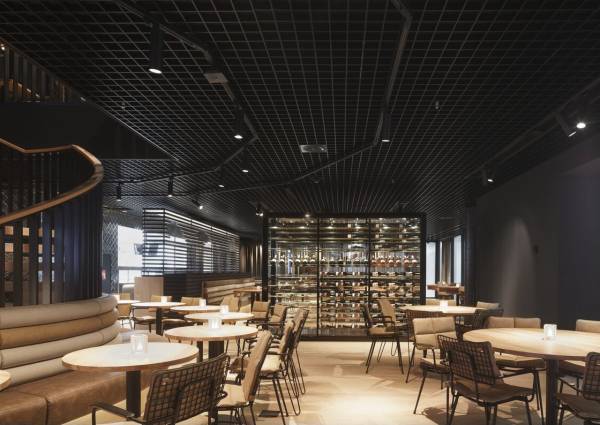

Omschrijving

Met de Luxalon® roosterplafonds biedt Hunter Douglas architecten optimale ontwerpvrijheid bij het ontwerpen van een open plafond. De roosterplafonds lenen zich bij uitstek voor interieurontwerpen waar lichte constructies gewenst zijn en bieden goede toegang tot installaties in het plenum. Het aanbod Luxalon® roosterplafonds voorziet in twee typen roostersystemen: roostertegels in standaardformaat en een volledig flexibel modulair systeem.
Luxalon® roosterplafonds worden gemaakt met vlakke- of U-vormige aluminium draagprofielen. Van de 8 typen hebber er 5 een ingebouwd draagsysteem, waarvan de geïntegreerde draagprofielen hetzelfde profiel hebben als de roostertegels. Het lineaire systeem bestaat uit twee verschillende hoogte lamellen, die verticaal worden geklemd in een vast of verschuifbaar (rails)draagsysteem.

Kenmerken

  • Optimale ontwerpvrijheid;
  • Volledig flexibel modulair systeem;
  • Verschillende modules te combineren in één plafond;
  • Goede toegang tot installaties in het plenum;
  • Ruime keuze aan afmetingen, kleuren en afwerkingen;
  • Eenvoudig te monteren;
  • Onderhoudsarm;
  • Brandveilig (klasse: A2, s1, d0).

Referentienummers

Samenstelling

Systeemopbouw

Luxalon® roosterplafond is een verlaagd open plafondsysteem voor binnentoepassing en is leverbaar in twee uitvoeringen:

  • Roostertegels (standaard maatproduct) vierkant of rechthoekig:
    • Unigrid tegels, panelen bestaan uit geassembleerde aluminium strips, vierkante of rechthoekige celmodules. Leverbaar in de volgende types:

      • Type Focal (vlakke voorzijde);
      • Type Wave (gegolfde voorzijde);
      • Type Crête (voorzijde heeft hoekpatroon);
      • Type Piquée (vlakke voorzijde, geperforeerd).
        Optioneel: Nuano, type Piquée met schuine profielen van 45° voor speciale decoratieve lichteffecten.
    • T15  tegels, opgebouwd uit in elkaar grijpende aluminium U-profielen en ophangraster van T-profielen. De tegels zijn geschikt voor het universele T-grid-systeem. Ze worden opgelegd, ingelegd of verborgen geïnstalleerd  op een T24- of T15-raster.
  • Roostersystemen (flexibel en modulair), leverbaar in de volgende uitvoeringen:
    • Linagrid, tegels opgebouwd uit U-vormige aluminium profielen, geklikt in dragende U-vormige afstandsprofielen. Geïntegreerd, monolithisch open plafond met lineair raster. Eenvoudige toegang tot het plenum. Optioneel is Linagrid ook in een neerklapbare uitvoering.
    • Cell 22 systeem, opgebouwd uit aluminium U-profielen, creëren een perfecte detaillering van de verbindende U-profielen. Dmv schuifclips zijn tegels eenvoudig in en uit plafond te halen.
    • Cell 40 systeem, opgebouwd uit aluminium U-profielen, vormen met de constructie een geïntegreerd systeem. Twee afhangmethodes mogelijk; (de)montage panelen met haken (klassieke inleginstallatie) of schuifclips waardoor (de)montage eenvoudig langs onder mogelijk is.
    • Cell 50 systeem, opgebouwd uit aluminium U-profielen en creëren een perfecte detaillering met de verbindende U-profielen. Dmv schuifclips zijn tegels eenvoudig in en uit plafond te halen.
    • Cell 50E systeem, opgebouwd uit aluminium U-profielen, creëren een perfecte detaillering met de verbindende U-profielen. Dmv schuifclips zijn tegels eenvoudig van beneden af te (de)monteren.
    • Combicell 22/50, tegels kunnen in één roosterplafond worden gecombineerd. Verschillende roosterniveaus mogelijk voor extra variatie of om specifieke zones te accentueren. Dmv schuifclip zijn tegels eenvoudig van beneden af te (de)monteren.

Luxalon® roosterplafonds zijn leverbaar in verschillende modules, variërend van 20 x 20 mm tot 200 x 300 mm en hoogtes en in diverse kleuren en afwerkingen leverbaar. Keuze uit verschillende (standaard) randopties en kantlijsten.

Elementopbouw
  • Celvormig tegelsysteem bestaande uit U-vormige, gerolvormde panelen uit voorgelakt, gemoffeld aluminium. Unigrid systeem bestaat uit celvormig geassembleerde aluminium strips.
  • Lamellen lineair systeem, met geprofileerde kanten, gerolvormd uit voorgelakt, gemoffeld aluminium. Gemonteerd in een omega-draagprofiel.
  • Randprofielen, diverse geïntegreerde U-profielen voor roostertypen leverbaar als wel profielen voor montage aan de wand.
Materiaal
  • Aluminium legering (HD5050) of gelijkwaardig (conform EN 1396 en ECCA normen).
  • Coating: duurzame polyesterafwerking, in 2 lagen, met een nominale dikte van 20 micron, gemoffeld in een continu coatingproces om een uniforme dikte en absolute hechting van de coating te waarborgen.
Fabricagemethode
  • Continu koudwalsprocédé, rolvormen’-profielen;
  • Gaten gestanst;
  • Vorm en afmeting volgens werktekening van de fabrikant;
  • Celroostertegels gestanst en vervolgens geassembleerd.
Oppervlaktebehandeling
  • Chemisch voorbehandeld met een speciaal HD-voorbehandelsysteem (voor betere lakaanhechting en een grotere corrosiebestandheid).
  • De chemische conversielaag is in overeenstemming met Military Specification MIL-C-5541, 'Chemical Films for Aluminum and Aluminum Alloys'.
  • Voorzien van een polyestercoating, waarna gemoffeld.
  • Totale dikte van grondlaag en toplaag: ± 20 µm (zichtzijde) en ± 5 µm (niet-zichtzijde).
  • 'Coil-coating'-systeem.
Toebehoren

Diverse ophangsystemen en kantafwerkingsprofielen.

Vorm en afmeting

Vorm

Roostertypen leverbaar in een grote verscheidenheid aan celmaten, zowel vierkant als rechthoekig, modules variërend van 20 x 20 mm tot 200 x 300 mm, moduulmaat en hoogte profiel bepalen in grote mate de inkijkhoek. Andere modules en hoogtes op aanvraag leverbaar. Voor aanvullende informatie en andere moduulmaten kan contact worden opgenomen met de fabrikant.

Afmetingen
  • 600 x 600 mm;
  • 600 x 1200 mm.

Andere afmetingen op aanvraag.

Hoogtematen roostersystemen:

Systeem Hoogte (in mm) Aantal leverbare stand. modules
Unigrid 20, 25, 50 17
T15 40 7
Linagrid 56 8
C22 22 7
C40 40 7
C50 50 7
C50E 50 7
Combicel 22/50 22, 50 7

Raadpleeg voor de modulematen per roostersysteem de productbrochure.

Gewicht

Afhankelijk van modulemaat en hoogte.

Uiterlijk
  • Oppervlaktestructuur: glad, alleen Unigrid in ovaalvormige perforatie leverbaar;
  • Kleur:
    • Het kleurengamma voor binnengebruik bevat verschillende kleuren en afwerkingen, Raadpleeg de standaard Luxalon® kleurenkaart. Speciale kleuren worden op projectbasis op aanvraag gemaakt;
    • Finish: afhankelijk van de gekozen kleur; mat, glans, supermat, satijn, aluminium, aluminium geschuurd.
  • Neveneffecten: Luxalon® roosterplafonds creëeren ruimtelijkheid en boeiende licht- en schaduweffecten.

Prestaties

Mechanische eigenschappen
  • Stijfheid (doorbuiging f): aluminiumpanelen, 1•10-3 van de aangegeven overspanning;
  • Materiaalsterkte (MPa):
    aluminium staal
Toelaatbare spanning (σb) 115 140
Minimum vloeigrens (σ0,2) 185 ± 260
Treksterkte (σt) 210 320
Elasticiteitsmodulus   (E) 70.000 210.000
Hardheid Brinell (HB) 630
  • Slagvastheid: 5 mN per mm gelakt zonder aanhechtingsverlies;
  • Stijfheid  (doorbuiging f) van de paneeldragers: 2•10-3 van de aangegeven overspanning.
Oppervlakte-eigenschappen

Aanhechting laklaag: geen aanhechtingsverlies indien getest volgens DIN 53151.

Vuur, explosie
  • Brandwerendheid: alle Luxalon® metalen plafonds zijn geclassificeerd als klasse A2, s1, d0 (conform EN 13501-1);
  • Gedrag bij brand: de open roosterplafonds van Hunter Douglas creëren een plafond waarlangs grote volumes lucht of rook kunnen worden afgevoerd. Dit biedt duidelijk voorbeeld voor ontsnappingsroutes, waar een maximale zichtbaarheid vereist is.
Akoestische eigenschappen

Geluidabsorptie: het Luxalon® roosteplafondsysteem is ontworpen als open plafond en niet getest op akoestische prestaties. Indien gewenst kunnen akoestische dekens op de panelen gelegd worden.

Meer technische specificaties zijn te downloaden via de bibliotheek op de website van Hunter Douglas.

Toepassing

Bruikbaarheid, functioneel
  • De plafonds lenen zich bij uitstek voor interieurontwerpen waar open, lichte constructies gewenst zijn en zijn heel geschikt bij een geringe plenumhoogte.
  • Goede visuele en decoratieve afscherming van bovenliggende installaties mogelijk zonder verlies van het beschikbare volume van de totale ruimte;
  • Zeer eenvoudige toegang tot het plenum en ideale gebruiksmogelijkheden voor gecombineerde toepassing van verlichting, airconditioning, sprinkler en andere installaties;
  • Bij plaatsing van verlichting boven het plafond wordt het licht verstrooid.
Bruikbaarheid, economisch

Het plafondsysteem is onderhoudsarm, eenvoudig te installeren/verwijderenen en biedt optimale toegang tot installaties in het plenum.

Bruikbaarheid, voorschriften

Hunter Douglas voldoet aan de tolerantiecriteria vastgelegd in de TAIM-kwaliteitsstandaards voor metalen plafonds.

Ontwerpdetails

CAD-bestanden in dwg of pdf-formaat zijn te downloaden op de website van Hunter Douglas.

Bestektekst

Onder het tabblad Bestek vindt u het Stabu-bestand.

Verwerking en montage

De standaard panelen kunnen eenvoudig worden opgetild en bovenlangs worden verwijderd, zodat een goede toegang tot alle diensten en uitrustingen in het plenum verzekerd is. De minimale vrije ruimte om de panelen comfortabel te demonteren bedraagt 130 mm. Bij de neerklapbare systemen kunnen de panelen onderlangs worden weggeklapt, waarbij de panelen neerzwenken en blijven hangen, om werkzaamheden in het plenum toe te laten. Dankzij de schuifclips kunnen de panelen van onderaf worden ge(de)monteerd als er onvoldoende ruimte is in het plenum.

Raadpleeg ook de installatiehandleidingen onder het tabblad Documentatie.

Transport

Door derden, in pakketten, per vrachtauto.

Opslag

Droog opslaan, beschermen tegen hitte, horizontaal op vlakke ondergrond.

Voorbereiding
  • Onderconstructie: alle gangbare bouwmaterialen.
  • Plaatsen die, direct of door achterblijvende vochtresten, in contact komen met voor aluminium schadelijke stoffen, afschermen met bitumen, kit of folie.
Verwerking

Door erkende installateurs. Onderdelen pasmaken tijdens montage.

Verwerkingstijd

Afhankelijk van situatie op de bouwplaats; ca. 0,5 manuur/m².

Bewerkbaarheid

Met eenvoudig handgereedschap. Zagen met fijne vertanding.

Veiligheid

Normale veiligheidsvoorschriften in acht nemen.

Onderhoud

Onderhoud

Een Luxalon® plafond is, door gebruik van kwalitatief hoogwaardige materialen en grondig geteste lakken, onderhoudsarm. Indien schoonmaken noodzakelijk is adviseren wij om het plafond te reinigen met een vochtige, niet pluizende en niet krassende doek en eventueel een eenvoudig, niet bijtend (pH=7) schoonmaakmiddel te gebruiken. Het is schadelijk het plafond bloot te stellen aan agressieve schoonmaakmiddelen. Probeer het schoonmaakmiddel uit op een niet zichtbaar deel van de panelen.

Ventilatie

Bij toepassing van een Luxalon® plafond in een vochtige ruimte is het van belang altijd aluminium panelen en draagprofielen te gebruiken en dat de ruimte goed geventileerd wordt.

Kwaliteit en garantie

Geregeld in de leveringsvoorwaarden. De vlakheid van de panelen, rechte voegen en minimumtolerantie staan borg voor de kwaliteit van de tegels.

Economische factoren

Prijzen

Volgens opgave fabrikant, wederverkoper of erkende installateur.

Leveringsvoorwaarden

Volgens opgave fabrikant.

Levering

Door fabrikant, compleet met toebehoren.

Levertijd

Ca. 3 weken na indiening van paneelspecificatie; onderdelen uit voorraad.

Leveringsgebied

Binnen- en buitenland.

Technische service

Berekening, ontwerp, transport en montage door erkende installateur.

Milieu en gezondheid

Duurzaamheid

Hunter Douglas zet zich in voor duurzame productieprocessen en werkt continu aan het verduurzamen van verf- en aluminiumsmeltprocessen. Alle aluminiumproducten kunnen op het einde van hun levensduur voor 100% worden gerecycled. De fabrikant van bouwproducten houdt rekening met milieufactoren, bijvoorbeeld op het vlak van materiaalkeuze, productiemethoden, afvalbeheer tijdens de levenscyclus, energie-evenwicht en levensduur. Als fabrikant van aluminium bouwproducten maakt Hunter Douglas in al zijn producten gebruik van de "groene" voordelen van het basismateriaal.

Referenties

Referentieadressen

Volgens opgave fabrikant.
