Omschrijving

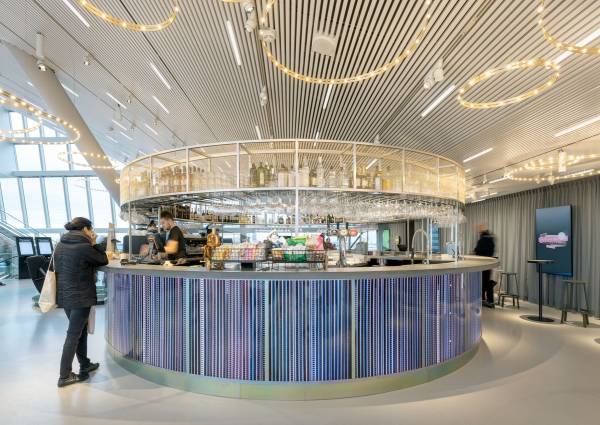

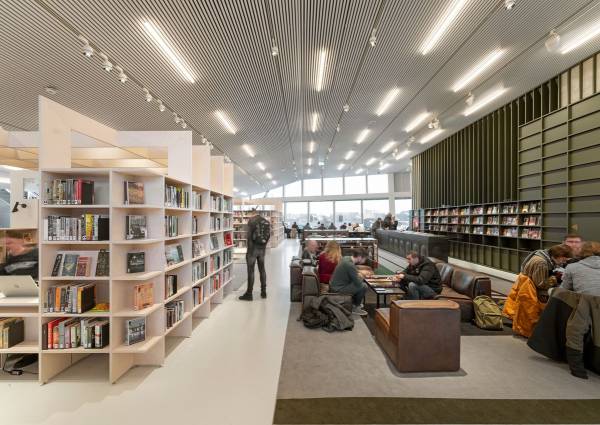

Het Luxalon® Lineaire Plafond programma van Hunter Douglas voor binnen- en buitentoepassingen biedt interessante mogelijkheden voor het ontwerpen van richtingseffecten in een ruimte.

Bij de gesloten plafondtypen (75C, 150C en 225C) worden de panelen met vellingkant tegen elkaar aan gemonteerd (0-voeg) zodat een glad, monolithisch plafond ontstaat.

Bij de open plafondtypen worden de lamellen geplaatst met een parallelle open voeg, die eventueel met een voegprofiel kan worden afgesloten. In hetzelfde plafond kunnen verschillende breedtes en/of kleuren worden gecombineerd.

Bij de brede panelen zorgt het robuuste uiterlijk voor interessante ontwerpmogelijkheden. De plafondpanelen kunnen worden uitgevoerd met een rechte voeg, nette V-voeg of een 10 mm brede verzonken voeg. De panelen kunnen geïnstalleerd worden als klem-, opleg-, drager-, of C-rastersysteem. De 300 mm brede panelen zijn beschikbaar tot een lengte van 6 meter. Een breed kleurenprogramma en afwerkingen is standaard leverbaar. Speciale kleuren zijn op verzoek mogelijk.

Met de gebogen lamellen kunnen convexe, concave of golvende plafonds worden geconstrueerd, met een radius van minimaal 1.000 mm. Hiermee kunnen bijzondere visuele effecten worden verkregen, maar bijvoorbeeld ook hoogteverschillen worden weggewerkt. De lamellen zijn voorzien van een V-vormige groef en het geheel vormt een gesloten plafondsysteem

De aluminium lamellen worden op (lengte) maat geproduceerd en kunnen met lengtekoppelingen aan elkaar worden verbonden om ononderbroken lijneffecten te creëren.

Kenmerken

  • Hoge geluidsabsorptie (tot αw = 0,85);
  • Grote ontwerpvrijheid;
  • Duurzaam (100% recyclebaar);
  • Robuuste uitstraling;
  • 3d-effecten mogelijk;
  • Keuze uit verschillende voegprofielen;
  • Ruime kleurkeuze;
  • Eenvoudige toegang tot het plenum.

Referentienummers

Samenstelling

Systeemopbouw
  • Verlaagde plafondsystemen voor binnen- en buitentoepassing. Verlaagd plafondsysteem van gemoffelde aluminiumpanelen, met of zonder perforatie, geklemd aan paneeldragers. Panelen met 0-voeg en vellingkant als gesloten plafond. Panelen met standaard voegbreedte, eventueel met vulprofiel te sluiten;
  • Als akoestisch plafond, bedekt met absorberende platen of in de panelen aangebracht akoestisch materiaal of de geperforeerde panelen voorzien van een akoestisch non-woven vlies van 0,2 mm dik;
  • Als ventilerend plafond, voorzien van ventilatiedoorvoeringen in de vulprofielen (overdruksysteem).
  •  300C, 300L:
    • Opleg:
      • Panelen: 300C en 300L Oplegpanelen zijn ontworpen om geïnstalleerd te worden in gangzones;
      • Afhanging: De panelen worden aan het uiteinde ondersteund door kantlijsten. De panelen hebben rechte opstaande kopse kanten. Wanneer toegang in het plenum vereist is, kunnen de panelen opgetild en gestapeld worden op aangrenzende geïnstalleerde panelen. Op die manier hoeven panelen niet meer op de vloer gelegd te worden.
    • Bandraster:
      • Panelen: 300C en 300L Oplegpanelen zijn ontworpen om geïnstalleerd te worden op bandrasterprofielen;
      • Afhanging: De panelen hebben rechte opstaande kopse kanten. Wanneer toegang in het plenum vereist is, kunnen de panelen opgetild en gestapeld worden op aangrenzende geïnstalleerde panelen. Op die manier hoeven panelen niet meer op de vloer gelegd te worden;
    • Drager:
      • Panelen: de 300C en 300L panelen kunnen eenvoudig op de drager bevestigd worden door één kant van het paneel te hangen aan de punten van de drager en de andere kant met een opwaartse beweging te duwen;
      • Afhanging: Doordat de panelen aan de drager bevestigd worden, kunnen alle afzonderlijke panelen gedemonteerd worden. Door gelijktijdig druk te houden op de paneelhoeken, kunnen de panelen van de drager verwijderd worden;
    • C-raster:
      • Panelen: Het systeem bestaat uit een C-bandraster die in één richting of in een rasterpatroon geïnstalleerd worden. De panelen hebben een flens aan elke kant en worden tussen de C-bandraster gelegd;
      • Afhanging: Het systeem bestaat uit open bandrasters die parallel van elkaar geïnstalleerd worden zodat ze een volledige ondersteuning bieden. Ze bevatten een kruisverbinding met rostwinkels zodat er voldoende ruimte tussen de stukken gegarandeerd wordt. Een vierkant rastersysteem kan worden gemaakt door gebruik te maken van kruisvarianten die met stompe verbindingen aan het hoofdstuk zijn bevestigd. De kruisverbinding zorgt voor naadloze verbindingspunten;
  • 300C:
    • Klem:
      • Panelen: 300C klempanelen worden gemaakt met inkepingen in de paneeluiteinden zodat een goede vergrendeling in het klemprofiel gegarandeerd wordt;
      • Afhanging: Het systeem bestaat uit een A-vormig profiel dat fungeert als bovenste primaire – en inklikprofielsteun;

De lineaire plafonds van Hunter Douglas zijn leverbaar in de volgende uitvoeringen:

Elementopbouw
  • Paneeldragers: omegaprofielen, opgehangen aan bouwplafond met draad en snelafhanger, in hoogte verstelbaar, met gaten, lippen of nokken voor het opklikken van de verschillende, demontabel blijvende paneelprofielen; eventueel met verschuifbare paneelklemmen voor variabele voegbreedte;
  • Kantlijsten: L-, W- of U-profielen; voor een perfecte naadafwerking aan de muur. U-profiel kan ook gebruikt worden bij een zwevend plafond.
  • 300C en 300L:
    • Opleg: muur L- of W-profiel, optioneel FR-clip;
    • Bandraster: bandrasterprofiel, muurbeugel, afhanging;
    • Drager: drager, drager koppelstuk, hanger;
    • C-raster: C-bandraster, rostwinkel, noniushanger + vergrendelingsclips, afhangschoen, C-rasterkoppelstuk, primair hoekkoppelstuk, muurbeugel, kruisverbinding;
  • 300C:
    • Klem: A-vormig klemprofiel, snelhanger, noniushanger, vergrendelingspin, koppelstuk, enkel inklikprofiel koppelstuk, standaard eindklem, kruisverbinding, muurbeugel, direct muur-/plafondbeugel, enkele inklikkruisverbinding;
  • Gebogen Plafond:
    U-vormige profielen, opgehangen aan bouwplafond met nonius hangers (star), in hoogte verstelbaar, met gaten, lippen of nokken voor het opklikken van de verschillende, demontabel blijvende lamellen.
    • Kantlijsten:
      L- en W-profielen voorzien van een omgezette rand, zodat het mogelijk is d.m.v. een verenstalen clip het paneel of een half kantpaneel vast te drukken op de kantlijst.
    • Panelen met perforaties: gaten 2 mm, h.o.h. 5 mm, in de vlakken; percentage open: 15% van geperforeerd oppervlak.

Materiaal

Hunter Douglas is toegewijd aan het maken van een duurzaam product. De verf- en aluminiumsmeltprocessen gelden als referentie voor wat betreft schone productieprocessen. De producten worden voor meer dan 90% uit gerecycled aluminium vervaardigd.

Raadpleeg voor meer informatie de website van Hunter Douglas of de productfolders onder het tabblad Documentatie

Fabricagemethode

  • Luxalon® Lineaire plafonds worden gemaakt van duurzaam gerolvormd aluminium, 0.35 mm, 0.5 mm of 0.6 mm, afgewerkt met een coating voor een lange levensduur met weinig onderhoud. De coating wordt aangebracht in een continu proces zodat uniforme dikte en absolute hechting wordt gegarandeerd. Speciaal voor buitentoepassingen is de door Hunter Douglas ontwikkelde Luxacote® afwerking beschikbaar.
  • De plafondpanelen kunnen worden geperforeerd met ronde gaten van 1, 1.5 of 2 mm om het akoestisch comfort in een ruimte te verbeteren. Geperforeerde panelen kunnen geleverd worden met een geluidsabsorberend nonwoven vlies om de akoestische prestaties te verbeteren.
  • Vorm en afmeting volgens werktekening van de fabrikant.
Oppervlaktebehandeling

De stevige en duurzame polyesterafwerking in twee lagen met een nominale dikte van 20 micron wordt gemoffeld in een continue coatingproces om een uniforme dikte en absolute hechting van de coating te waarborgen.

Onafhankelijke tests hebben de prestatie-eigenschappen van Luxacote® bewezen. De bovenlaag bevat een doeltreffend UV-filter dat een perfecte kleur- en glansstabiliteit garandeert. De bovenlaag zorgt voor een betere weerstand tegen krassen dankzij een structuur die kleine schade, welke is ontstaan tijdens de installatie, weerstaat en maskeert. Dit leidt tot een hoge afslijtweerstand. De legering en voorbehandeling zorgen tevens voor een hoge corrosiebestendigheid.

Hulpstukken
  • Door de vaste moduul kan elk standaard verlichtingsarmatuur ingebouwd worden.
  • Verlichtingsarmaturen met of zonder acrylaatlichtvenster in het model van de panelen; fabrikanten op aanvraag. Luxalon® Lightlines (ledstrips omsloten door translucente polycarbonaat extrusies) toe te passen in de voegen van het Multipaneel-plafondsysteem. Leverbaar in zes kleuren (wit, warm wit, amber, rood, groen en blauw) en 6 verschillende lengtes van 160 mm tot 1160 mm.

Vorm en afmeting

Afmetingen

Voor afmetingen per systeem, zie de brochure.

Gewicht

Voor gewicht per systeem, zie de brochure.

Uiterlijk

Kleur: Het standaard Luxalon® kleurengamma voor binnen- en buitengebruik voor 300A/C/L bevat verschillende kleuren en afwerkingen, zie kleurentabel. Een andere (RAL of NCS) kleur is op aanvraag beschikbaar.

Prestaties

Productsterkte, materiaalsterkte

Volgens opgave fabrikant.

Vuur, explosie

Gedrag bij brand: Alle Luxalon® metalen plafondsystemen van Hunter Douglas hebben een hoge kwalificatie volgens EN 13501-1. Ze zijn getest volgens officiële brandtesten door TNO-Bouw Delft. Afhangende metalen Luxalon® plafonds worden geclassificeerd als onbrandbaar, kennen een klasse 0 wat betreft de verspreiding van vuur en zullen daarom niet bijdragen aan een mogelijke brand. Zonodig bieden Luxalon® plafonds een groot aantal oplossingen voor de brandbestendigheid en brandwerendheid. Meer informatie is op aanvraag verkrijgbaar.

Optische eigenschappen

Kleurechtheid: alle lineaire plafonds zorgen voor duurzaamheid in exterieur bouwtoepassingen. Ons coating proces garandeert dat de plafondpanelen een prachtige afwerking krijgen. Onafhankelijke tests hebben de uitstekende prestatie -eigenschappen van Luxacote® bewezen. De bovenlaag bevat een doeltreffend UV-filter dat een perfecte kleur- en glansstabiliteit garandeert. De bovenlaag zorgt voor een betere weerstand tegen krassen dankzij een structuur die kleine schade, die is ontstaan tijdens de installatie, weerstaat en maskeert. Dit leidt vervolgens tot een hoge afslijt weerstand. De legering en voor behandeling zorgen tevens voor een hoge corrosie bestendigheid.



Toepassing

Bruikbaarheid, functioneel
  • Verlaagde plafondsystemen voor binnen- en buitentoepassing;
  • Decoratieve akoestische, ventilerende, gesloten- en open plafonds;
  • Door vele kleuren en finishen (spiegel, hoogglans, geborsteld, stucco, super mat en satijn geschikt voor velerlei decoratieve toepassingen. Type 84R is ook als gebogen plafond toepasbaar. Dankzij de uitstekende geluidsabsorberende prestaties (tot αw = 0,85) zijn met BXD-plafondpanelen lawaaiige omgevingen te transformeren tot ruimtes met een aangename akoestiek. Dat maakt het BXD-plafondsysteem bij uitstek geschikt voor grote open ruimtes met een hoog geluidsniveau zoals luchthavens, winkelcentra en congresgebouwen.
  • Het 70U- en 84B-systeem met stalen panelen en dragers is speciaal ontworpen voor sporthallen en bestand tegen de impact van alle soorten balsporten.
Bruikbaarheid, economisch

Panelen kunnen tot zes meter lang zijn, waardoor minder panelen en verbindingen nodig zijn, resulterend in lagere installatiekosten.

Ontwerpdetails
  • Voor constructiedetails per systeem, zie de brochure.
Bestektekst

Onder het tabblad Bestek vindt u de Stabu-bestanden.

Andere toepassingen
  • Profielen met een Luxacote-laklaag in 'buiten'-kwaliteit ook als buitenplafond (zie overzicht lamellentypen);
  • Profiel 84R ook als gevelbekleding en als zonwering.

Verwerking en montage

Transport

Door derden, in pakketten, per vrachtauto.

Opslag

Droog opslaan, beschermen tegen hitte, horizontaal op vlakke ondergrond.

Voorbereiding

Onderconstructie: alle gangbare bouwmaterialen. Plaatsen die, direct of door achterblijvende vochtresten, in contact komen met voor aluminium schadelijke stoffen, afschermen met bitumen, kit of folie.

Installatie

Doordat de meeste panelen eenvoudig met de hand gedemonteerd kunnen worden, is er een goede toegang tot alle installaties in het plenum.

Verwerking

Door erkende installateurs. Onderdelen deels pas maken tijdens montage.  Raadpleeg ook de installatie-instructies onder het tabblad Documentatie of de website van Hunter Douglas.

Verwerkingstijd

Afhankelijk van situatie op de bouwplaats: ca. 0,5 manuur/m²

Bewerkbaarheid

Met eenvoudig handgereedschap. Zagen met fijne vertanding.

Veiligheid

Normale veiligheidsvoorschriften in acht nemen.

Onderhoud

Een Luxalon® plafond is onderhoudsarm. Indien schoonmaken noodzakelijk is adviseert Hunter Douglas om het plafond te reinigen met een vochtige, niet pluizende en niet krassende doek en eventueel een eenvoudig, niet bijtend (pH=7) schoonmaakmiddel te gebruiken. Het is schadelijk het plafond bloot te stellen aan agressieve schoonmaakmiddelen. Probeer het schoonmaakmiddel uit op een niet zichtbaar deel van de panelen.

Kwaliteit en garantie

Geregeld in de leveringsvoorwaarden.

Economische factoren

Prijzen

Volgens opgave fabrikant, wederverkoper of erkende installateur.

Leveringsvoorwaarden

Volgens opgave fabrikant.

Levering

Door fabrikant, compleet met toebehoren.

Levertijd

(Over het algemeen) ca. 10 dagen na indiening van paneelspecificatie; onderdelen uit voorraad.

Leveringsgebied

Binnen- en buitenland.

Technische service

Hunter Douglas steunt haar relaties met een breed scala aan technisch advies en ondersteuningsdiensten voor architecten en installateurs. Ze helpen architecten en ontwikkelaars met aanbevelingen betreffende materialen, vormen en afmetingen, kleuren en afwerkingen. Ze helpen ook bij het maken van ontwerpvoorstellen, visualisaties en tekeningen voor bevestigingen. De diensten aan installateurs variëren van het verstrekken van gedetailleerde installatietekeningen en instructies tot het opleiden van installateurs en advies tijdens installatie.

Milieu en gezondheid

Duurzaamheid

Luxalon® Lineaire plafonds worden gemaakt van duurzaam gerolvormd aluminium, afgewerkt met een coating voor een lange levensduur met weinig onderhoud. De coating wordt aangebracht in een continu proces zodat uniforme dikte en absolute hechting wordt gegarandeerd. Speciaal voor buitentoepassingen is de door Hunter Douglas ontwikkelde Luxacote® afwerking beschikbaar.

Milieu

In nauwe samenwerking met andere leden van TAIM eV heeft Hunter Douglas milieuproductverklaringen (EPD's) opgesteld voor zowel stalen als aluminium plafonds. Certificaten zijn op aanvraag leverbaar. De Hunter Douglas ongeperforeerde en geperforeerde plafonds met akoestisch nonwoven textielvlies hebben een VOS-classificatie van A+ (laagste klasse voor emissies in de binnenlucht) op basis van de Franse verordening DEVL 1101903D van 23 maart 2011 en amendement DEVL 1104875A van 19 april 2011, na opgave van de VOS-emissies in de binnenlucht.

Materiaalverbruik

Hunter Douglas is toegewijd aan het maken van een duurzaam product. De verf- en aluminiumsmeltprocessen gelden als referentie voor wat betreft schone productieprocessen. De producten worden voor meer dan 90% uit gerecycled aluminium vervaardigd.
