NOVA COMPOSITE geprepatineerd titaanzink met kunststof kern

Met een laag polyethyleen ingeklemd tussen twee lagen zink laat NOVA COMPOSITE zich eenvoudig als o.a. cassette verwerken

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

NedZink NOVA COMPOSITE is een paneel dat bestaat uit 2 lagen voorgepatineerd zink ‘NedZink NOVA’ en een kunststof kern (LDPE). Deze combinatie maakt een vlak en stijf paneel dat uitermate geschikt is om in de gevelbekleding toe te passen. Verlijmen, beddenhaakcassettes, inklemmen of schroeven, voor elke gewenste toepassing bestaat een oplossing. NedZink streeft ernaar om de architectuur een oplossing te bieden voor alle situaties waar zink het gewenste materiaal is. Met NOVA COMPOSITE kan een gevel gerealiseerd worden in zink met grote paneelafmetingen en uitzonderlijke vlakheid. Zelfs panelen van 1 x 6 m behoren tot de mogelijkheid. Strakke ronde elementen en gebogen gevels zijn binnen het bereik van de ontwerper gekomen.

Kenmerken

  • Duurzaam;
  • Onderhoudsvrij;
  • Modulair;
  • Esthetisch;
  • Strak.

Referentienummers

  • Zinkplaat
  • NOVA COMPOSITE
  • Mh7 Platen, zink
  • 31.00 systeembekledingen, 38.00 gevelschermen, 43.00 metaal- en kunststofwerk, 44.00 plafond- en wandsystemen
  • Zinken cassettes

Samenstelling

Systeemopbouw, elementopbouw

NedZink NOVA COMPOSITE is een paneel bestaande uit 2 lagen geprepatineerd zink ‘NedZink NOVA’ en een kunststof kern (LDPE). Het paneel is verkrijgbaar in een dikte van 4 mm, waarvan de dikte van de NedZink NOVA boven- en onderlaag 0,5 mm is en de kern bestaat uit 3 mm LDPE.

Materiaal
  • Geprepatineerd titaanzink: legering op basis van zuiver zink (99,995%) met kleine toevoegingen (ca. 0,3%) van de legeringselementen koper, titaan en aluminium;
  • Materiaal kern: 3 mm Polyethyleen – low density (LDPE).
Oppervlaktebehandeling

NedZink NOVA COMPOSITE wordt geleverd met een beschermfolie. Deze beschermfolie heeft als doel het paneel te beschermen tijdens het verwerken en de montage. Deze folie dient onmiddellijk na montage op de bouwplaats in een vloeiende beweging verwijderd te worden.

Toebehoren, hulpstukken
  • Diverse hulpstukken zijn leverbaar;
  • Het vervaardigen van hulpstukken van NedZink materiaal is ook door de installateur zelf mogelijk.

Vorm en afmeting

Afmeting
Standaardafmeting3.200 x 1.000 mm
Standaard paneeldikte4 mm
Samenstelling paneelBoven- en onderlaag: 2 x 0,5 mm  NedZink NOVA
 Kern: 3 mm Polyethyleen – low density (LDPE)
TolerantiesDikte:  - 0 / + 0,4 mm
 Breedte: +/-  2,0 mm
 Lengte: - 0 / + 4,0 mm
 Diagonaal: max  3,0 mm
Gewicht

Volumieke massa basismateriaal titaanzink: 7.180 kg/m3

Uiterlijk
  • Oppervlaktestructuur: glad;
  • Kleur: natuurlijk grijs;
  • Glans: halfmat tot mat.

Prestaties

Eigenschappen van het basisproduct

Mechanische eigenschappen

Productsterkte

De chemische samenstelling, de mechanische- en fysische eigenschappen, alsook de maattoleranties zijn bepaald in het KOMO productcertificaat en het productcertificaat van Lloyd’s Register, LRIQS (approval QIS 122).

Materiaalsterkte

  • 0,2% rekgrens (RP 0,2):min. 110 N/mm2 (in de walsrichting);
  • Treksterkte (Rm): min. 150 N/mm2 (in de walsrichting);
  • Rek na breuk (A 50 mm): min. 40% (in de walsrichting);
  • Hardheid (HV 30/15): min. 40;
  • Blijvende rek ( A 50/1 uur): max. 0,1% (in de walsrichting);
  • De mechanische eigenschappen ondervinden geen nadelige invloed van de temperatuur die tijdens het solderen wordt bereikt (250-350°C).
Vuur, explosie

Brandbaarheid zink

Onbrandbaar (NEN 6064); niet vonkend.

Gassen, vloeistoffen, vaste stoffen
  • Waterdichtheid: naden met soldeerverbinding volgens NedZink Advies: waterdicht;
  • Oplosbaarheid: oplosbaar in sterke zuren, zoals HCl en H2SO4;
  • Veranderingen: bij een juiste constructie met soldeerverbinding treden geen vormveranderingen op bij temperaturen < 180°C;
  • Bestandheid: onder atmosferische invloeden wordt op zink een afsluitende oxidelaag gevormd. Deze patinalaag geeft een goede bescherming tegen atmosferische corrosie.
Thermische eigenschappen
  • Uitzetting: lineaire uitzettingscoëfficiënt titaanzink: α = 22·10-6K-1;
  • Geleiding: warmtegeleidingscoëfficiënt titaanzink: λ = 110 W/(m·K);
  • Bestandheid: gesoldeerde verbindingen laten los bij ca. 180°C.
Optische eigenschappen

Kleurechtheid

  • Titaanzink verkleurt onder invloed van de buitenlucht van zilverblank tot mat staalblauw grijs;
  • Geprepatineerd titaanzink heeft reeds een procesmatig aangebrachte patinalaag.

Toepassing

Bruikbaarheid, functioneel

Toepassingsgebied: als systemen vervaardigd voor woning-, utiliteitsbouw en industrie; nieuwbouw en renovatie.

Bruikbaarheid, economisch

Lange levensduur en wordt volledig gerecycleerd.

Bruikbaarheid, voorschriften

NedZink NOVA is een door NedZink geproduceerde type titaanzink volgens NEN-EN 988.

Ontwerpdetails

Zie NedZink Adviesboek met details.

Bestektekst

Zie voor toepassing in systemen STABU-bestekspecificaties op NBD-Online.


Verwerking en montage

Transport

Door fabrikant, groothandel.

Opslag

Droog en beschermd opslaan; condensvorming dient te worden voorkomen.

Voorbereiding

Uitzetten en vastleggen van de juiste maten op de onderconstructie. Zoveel mogelijk prefabriceren.

Verwerking

Zie NedZink Adviesboek.

Bewerkbaarheid

Met normaal loodgietersgereedschap vanaf een materiaaltemperatuur van 7°C.


Kwaliteit en garantie

Kwaliteit en garantie

Van NedZink B.V. en de groothandel.

Economische factoren

Prijzen, leveringsvoorwaarden

Van NedZink B.V. en de groothandel.

Levering

Via de groothandel.

Levertijd

Standaardmaten: uit voorraad.

Leveringsgebied

Binnen- en buitenland.

Technische service

Advies voor toepassing, fabricage en transport.

Milieu en gezondheid

Duurzaamheid

Praktische levensduur titaanzink, afhankelijk van de condities (o.a. dakhelling): 75 - 100 jaar en langer.

Referenties

Referentieadressen

Volgens opgave fabrikant.

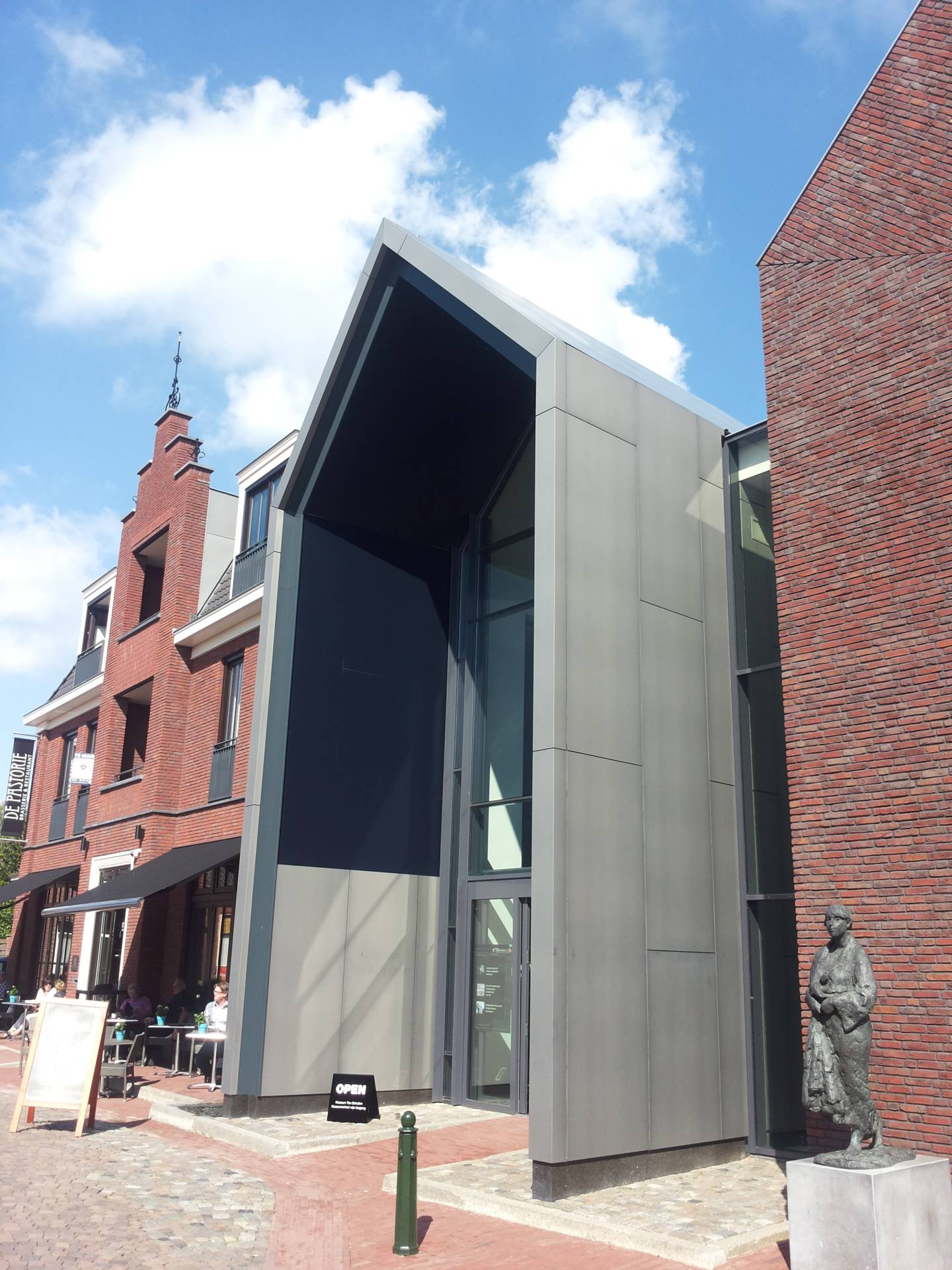

NOVA COMPOSITE volgt vorm baksteenmachine

Het materiaal krijgt zijn stijfheid door de polyethyleen laag die ingeklemd zit tussen twee zinklagen.
