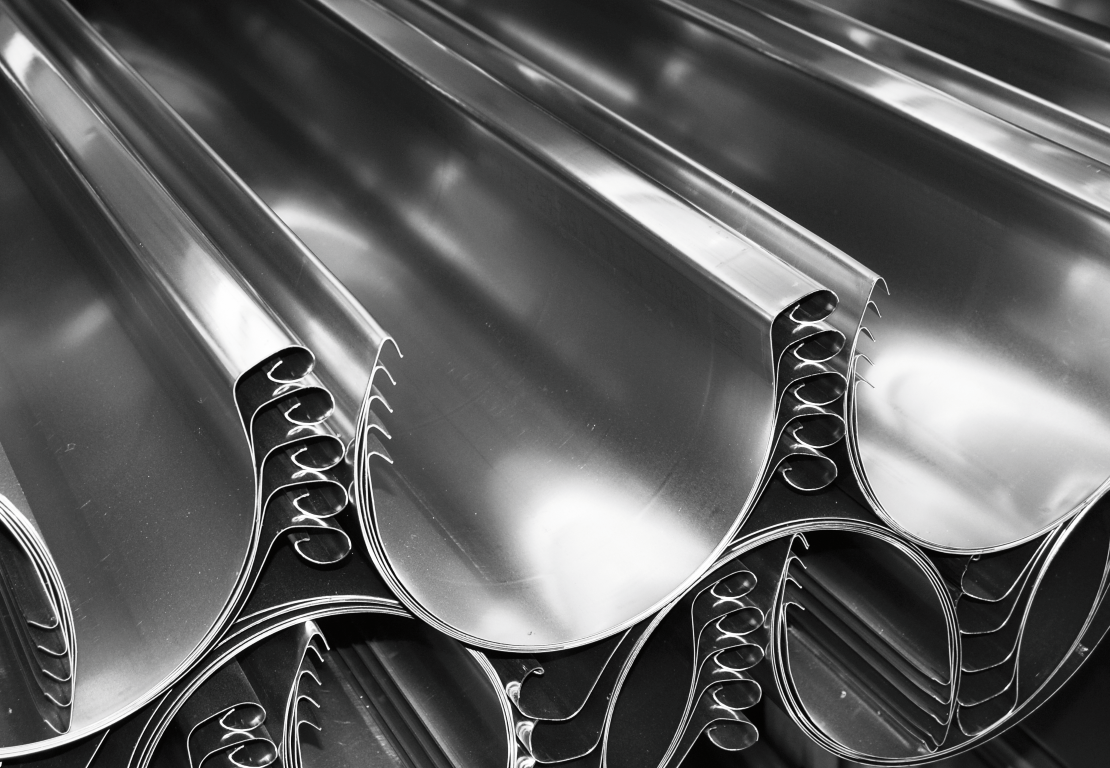

NedZink bakgoten en mastgoten van titaanzink

NedZink®-dakgoten van walsblank en geprepatineerd titaanzink voor toepassing in woning- en utiliteitsbouw en industrie

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

De NedZink® standaard dakgoot is al vele jaren een betrouwbaar Nederlands kwaliteitsproduct. Bij de bakgoten en mastgoten is niet alleen het materiaal KOMO gekeurd, ook de maatvoering is gecertificeerd door KOMO/KIWA. De bakgoten en mastgoten zijn verkrijgbaar in het walsblanke  NedZink NATUREL maar ook in de geprepatineerde versies NedZink NOVA en NedZink NOIR. Alle goten zijn voorzien van een unieke NedZink reliëfstempel op de voorkant van de goot, vlak onder kraal. Dit merkteken garandeert dat het een echt NedZink product van topkwaliteit betreft.

Kenmerken

  • Maatvast;
  • Duurzaam;
  • Makkelijk en snel te monteren.

Referentienummers


Samenstelling

Systeemopbouw, elementopbouw

NedZink NTZ®-dakgoten van titaanzink volgens NEN-EN 612 leverbaar in de volgende typen:

  • Standaard mastgoten: M30, M37 en M44;

  • Standaard bakgoten: B30, B37, B44 en B55.

De dakgoten zijn leverbaar in NATUREL, NOVA en NOIR.

Materiaal

Titaanzink: legering op basis van zuiver zink (99,995%) met kleine toevoegingen ca. 0,3% van de legeringselementen koper, titaan en aluminium.

Toebehoren, hulpstukken

Thermisch verzinkte gootbeugels voor mast- of bakgoten; thermisch verzinkte of RVS-bevestigingsschroeven; kopschotten en expansieschotten links en rechts, separatieschuiven, expansieband en tapeinden.

Diverse hulpstukken zijn standaard leverbaar.

Vervaardigen hulpstukken van NedZink materiaal is ook door de installateur zelf mogelijk.


Vorm en afmeting

Vorm

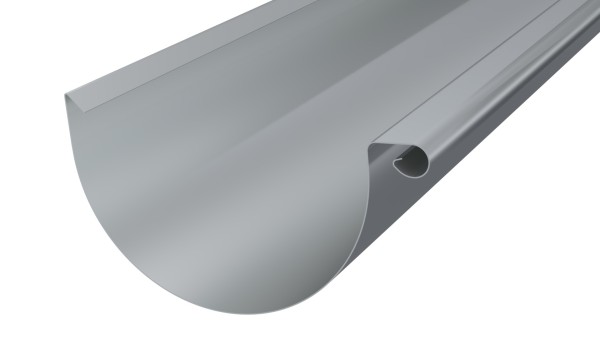

Mastgoten halfrond; bakgoten rechthoekig.

Afmetingen

Beschikbare modellen:

  • Mastgoot:
    • NATUREL: M30, M37, M44;
    • NOVA: M30, M37, M44;
    • NOIR: M30, M37, M44.
  • Bakgoot:
    • NATUREL: B30, B37, B44, B55;
    • NOVA: B30, B37, B44, B55;
    • NOIR: B30, B37, B44, B55.

Standaardlengte: 3 meter (op aanvraag 6 meter).

Standaardgoten, afmetingen

Type dakgoot

Dikte

Totale breedte

Hoogte bij kraal/dakrand

Inhoud



Vooropstand

 Achteropstand





Mastgoot

mm

 mm

mm

mm

 cm2

l/m1

M30

M37

M44

0,80

0,80

0,80

160

203,5

234

66

90

108

77

98

133

61,4

111,0

154,0

6,1

11,1

15,4

Bakgoot













B30

B37

B44

B55

0,80

0,80

0,80

0,80

159

204

255,5

321

44

58

68

85

61

75

85

115

41,0

79,0

125,0

210,0

4,1

7,9

12,5

21,0

Gewicht

Volumieke massa titaanzink: 7.180 kg/m3. Gewichten van goten en buizen volgens opgave fabrikant.

Uiterlijk
  • Oppervlaktestructuur: glad;
  • Kleur:
    • NATUREL: walsblank;
    • NOVA: natuurlijke grijze kleur;
    • NOIR: antraciet zwart.
  • Glans: halfmat tot mat.

Prestaties

Eigenschappen van het basisproduct

Mechanische eigenschappen

Productsterkte

Dakgoten voldoen aan relevante sterkte-eisen voor het toepassingsgebied (NEN EN 612) en gootbeugels (NEN-EN 1462).

Materiaalsterkte

Titaanzink:

0,2% rekgrens (RP 0,2)min. 110 N/mm2 (in de walsrichting);
treksterkte (Rm)min. 150 N/mm2 (in de walsrichting);
rek na breuk (A 50 mm)min. 40% (in de walsrichting);
hardheid (HV 30/15)min. 40;
blijvende rek ( A 50/1 uur)max. 0,1% (in de walsrichting).

De mechanische eigenschappen ondervinden geen nadelige invloed van de temperatuur die tijdens het solderen wordt bereikt (250-350°C).

Vuur, explosie

Brandbaarheid

Onbrandbaar (NEN 6064); niet vonkend.

Gassen, vloeistoffen, vaste stoffen
  • Waterdichtheid: naden met soldeerverbinding volgens NedZink Advies: waterdicht;
  • Oplosbaarheid :oplosbaar in sterke zuren, zoals HCl en H2SO4;
  • Veranderingen: bij een juiste constructie met soldeerverbinding treden geen vormveranderingen op bij temperaturen < 180°C.
  • Bestandheid:  onder atmosferische invloeden wordt op zink een afsluitende oxidelaag gevormd. Deze patinalaag geeft een goede bescherming tegen atmosferische corrosie.

Thermische eigenschappen
  • Lineaire uitzettingscoëfficiënt titaanzink: α = 22·10-6K-1;
  • Warmtegeleidingscoëfficiënt titaanzink: λ = 110 W/(m·K);
  • Gesoldeerde verbindingen laten los bij ca. 180°C.
Optische eigenschappen

Kleurechtheid

  • Walsblank titaanzink heeft een glad gewalst oppervlak. Na de montage ontstaat onder invloed van de weersomstandigheden na een zekere tijd een nagenoeg onoplosbare zinkpatinalaag. Gedurende die tijd is het onvermijdelijk dat het oppervlak er onregelmatig uitziet;
  • Geprepatineerd titaanzink heeft reeds een procesmatig aangebrachte patinalaag.

Toepassing

Bruikbaarheid, functioneel

Dakgoten voor afvoer van regen- en smeltwater van hellende daken;

Toepassingsgebied: woning-, utiliteitsbouw en industrie; nieuwbouw en renovatie.

Bruikbaarheid, economisch

Lange levensduur en wordt volledig gerecycleerd.

Bruikbaarheid, voorschriften

Dakgoten, ook de niet-standaard uitvoeringen, voldoen aan NEN-EN 612. De standaard dakgoten en hemelwaterafvoerbuizen worden onder KOMO geleverd. Eigenschappen van NedZink NTZ® overeenkomstig NEN-EN 988 en eisen aan KOMO-keur, tevens Lloyd's gecertificeerd.

NedZink BV is ISO 9001-gecertificeerd.

Ontwerpdetails
  • Afschot in de richting van het tapeind, min. 2 mm/m gootlengte;
  • Gootbeugels h.o.h. max. 660 mm; bevestigen met min. 2 verzinkte of RVS-schroeven;
  • Vrijdragend uiteinde van de goot = 200 mm.

Zie NedZink Adviesboek met details. Op de site van NedZink zijn ook details te downloaden.

Bestektekst

Zie STABU-bestekspecificaties op NBD-Online.


Verwerking en montage

Transport

Door fabrikant, groothandel.

Opslag

Droog en beschermd opslaan; condensvorming dient te worden voorkomen.

Voorbereiding

Uitzetten en vastleggen van de juiste maten op de onderconstructie. Zoveel mogelijk prefabriceren.

Verwerking
  • Gootdelen bij voorkeur tegen het afschot in (van laag naar hoog) monteren;

  • Gootdelen met een overlap van min. 10 mm in elkaar draaien (beginnen bij de kraal) c.q. over de klangen haken en in de bak kantelen.

Zie ook het NedZink Adviesboek met details.

Bewerkbaarheid

Met normaal loodgietersgereedschap, boven +5°C.


Kwaliteit en garantie

Van NedZink B.V. en de groothandel.

Economische factoren

Prijzen, leveringsvoorwaarden

Van NedZink B.V. en de groothandel.

Levering

Via de groothandel.

Levertijd

Standaardmaten: uit voorraad.

Leveringsgebied

Binnen- en buitenland.

Technische service

Advies voor toepassing, fabricage, maatwerk volgens tekening, transport. Adviesbladen met details.

Milieu en gezondheid

Duurzaamheid
  • Praktische levensduur titaanzink, afhankelijk van de condities (o.a. dakhelling): 75 - 100 jaar en langer;
  • Meer informatie over zink en milieu vindt u op de website van de Stichting Duurzaam Bouwmetaal.

Referenties

Referentie adressen

Volgens opgave fabrikant.
