LEWIS Zwaluwstaartplaten

Geprofileerde stalen Zwaluwstaartplaten® voor bekisting en wapening van dunne, lichtgewicht staalplaatbetonvloeren

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

LEWIS® Zwaluwstaartplaten® zijn geprofileerde stalen platen die worden gebruikt als bekisting en wapening van dunne, lichtgewicht staalplaatbetonvloeren op houten, stalen of andersoortige draagconstructies.

Kenmerken

  • Laag eigen gewicht  bij een hoge toelaatbare belasting;
  • Gering vloerdikte (vanaf 36 mm);
  • Brandveilig;
  • Geluidsisolerend (> 40 dB verbetering realiseerbaar);
  • Vrije overspanningen tot 2.500 mm.

Referentienummers


Samenstelling

Systeemopbouw

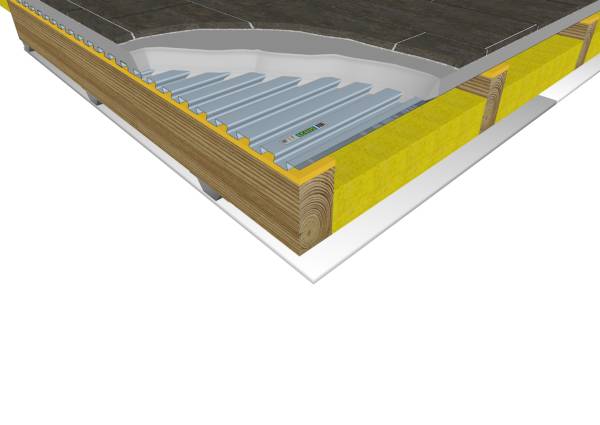

De LEWIS® Zwaluwstaartplaatvloer bestaat uit een zwaluwstaartplaat voorzien van een dunne laag fijn grindbeton of gietvloermortel, welke samen zorgen voor een stabiele, lichte betonvloer met een hoge draagkracht. De unieke geometrie van het LEWIS® zwaluwstaartprofiel zorgt voor een juiste passing tussen de platen onderling en een optimale samenwerking tussen de zwaluwstaartplaat en de het beton (of de gietmortel) wat een zo hoog mogelijke draagkracht oplevert voor de complete LEWIS® vloer.

Materiaal
  • Zwaluwstaartplaat: staal, kwaliteit S320 GD + Z100/Z275 M-A-C conform NEN-EN 10346 en EN 10143;
  • Staaldikte 0,5 mm;  staaldiktes 0,4 mm,  0,6 mm en 0,7 mm zijn op aanvraag verkrijgbaar;
  • Fijn grind beton C20/25 of gietvloermortel ((≥ C20).
Fabricagemethode

De LEWIS® Zwaluwstaartplaten® worden vervaardigd uit koudgewalst plaatstaal.

Oppervlaktebehandeling

Sendzimir verzinkt, laagdikte min. 7 µm (100 g/m²) of min. 19,57 µm (275 g/m²); dubbelzijdig.


Vorm en afmeting

Afmetingen
  • Nominale breedte: 630 mm;
  • Werkende breedte: 580;
  • Handelslengten: 1.220 mm/1.530 mm/1.830 mm/2.000 mm;
  • Maatlengten: 500-7.000 mm;
  • Tolerantie lengte: ± 4 mm;
  • Tolerantie breedte:  ± 6 mm
  • Staaldikte: 0,5 mm;
  • Profielhoogte: 16 mm;
  • Flensbreedte: 38/34 mm.
Gewicht

De LEWIS® Zwaluwstaartplaten® (staaldikte 0,5 mm) hebben een gewicht van 0,058 kN/m².


Prestaties

Mechanische eigenschappen
  • Weerstandsmoment Wef: 3,0 cm³/m¹.
  • Traagheidsmoment Iexp: 3,6 cm4/m¹.
Vuur, explosie

De LEWIS® zwaluwstaartplaatvloeren kunnen uitgevoerd worden met een brandwerendheid (REI) van 60 tot 120 minuten. Actuele brandwerendheid is afhankelijk van o.a. de balkafmetingen, overspanning en vloerbelasting. Efectis brandtestrapporten zijn beschikbaar.


Toepassing

Bruikbaarheid, functioneel

LEWIS® Zwaluwstaartplaten®: verloren bekisting en onderwapening in (lichtgewicht) betonvloeren op (bestaande) meestal houten of lichte stalen draagconstructie, in renovatie en nieuwbouw, toe te passen als:

  • Vloerrenovatie op bestaande houten of stalen draagconstructies;
  • Woningscheidende vloeren;
  • Vloerupgrading bij functie verandering van gebouwen;
  • Vloerconstructies in houtskelet bouw;
  • Vloerconstructies in lichte staalframe bouwsystemen.
Bruikbaarheid, economisch

LEWIS®: platen tegelijk wapening en bekisting; geen vloerhout nodig. Relatief groot draagvermogen bij gering eigengewicht (vloerdikte 36-75 mm). Vlakafgewerkte vloer in één bewerking mogelijk; eenvoudige en snelle werkwijze.

Bruikbaarheid, voorschriften
  • Volledig gecertificeerd Diverse testrapporten beschikbaar (TNO-Bouw en buitenlandse keuringsinstituten).
  • CE markering EN 1090-4 en KIWA Kwaliteitsverklaring K105315.
Ontwerpdetails

LEWIS®: toelaatbare belastingen, zie beschikbare ontwerptabellen. Bij een h.o.h. afstand groter dan 1200 mm (vloerdikte 50 mm) respectievelijk 1000 mm (vloerdikte 75 mm) is het noodzakelijk de LEWIS® Zwaluwstaartplaten® tijdelijk te onderstempelen. Er kan per overspanning met één stempelrij worden volstaan. Platen fungeren (ook) als wapening, zodra betonspecie is verhard. Vloerafwerking aanbrengen na verharding betonspecie.

Bestektekst

Reppel BV Bouwspecialiteiten is aangesloten bij Stabu Bouwbreed.

Zie STABU-bestekspecificatie op tabblad Bestek.


Verwerking en montage

Verwerking

Volgens verwerkingsvoorschriften Reppel B.V. Zie ook brochures onder tabblad “Documentatie”.

Afwerking

De LEWIS® vloer kan nadat hij voldoende droog is afgewerkt worden met een harde of zachte vloerbedekking. Tegels, plavuizen, natuursteen dienen volgens de geldende normen en voorschriften te worden verwerkt.

Bewerkbaarheid

De LEWIS® platen kunnen, zowel in de breedte- als de lengterichting, eenvoudig op maat worden gemaakt met een haakse slijper met een doorslijpschijf voor staal.

Bescherming

In verband met scherpe randen en hoeken van de LEWIS® Zwaluwstaartplaten® altijd beschermende handschoenen en veiligheidsschoenen dragen.

Veiligheid

Zorg dat de platen stabiel op de onderconstructie liggen. Denk eraan dat de platen bij te grote belastingen kunnen vervormen.


Kwaliteit en garantie

Kwaliteit

LEWIS® Zwaluwstaartplaten® worden in een eigen ISO 9001 en ISO 14001 gecertificeerde fabriek geproduceerd.

LEWIS® Zwaluwstaartplaten® zijn uitgebreid getest. Zowel de platen als de gerede Lewis vloeren zijn uitvoerig getest en hebben de volgende certificaten.

  • KIWA Kwaliteitsverklaring K105315;
  • Technische goedkeuring met certificatie 09-2096;
  • Bauaufsichtliche Zulassung Z-26.1-36;
  • Avis Technique C.S.T.B. 3/09-592.

De volledige KIWA Kwaliteitsverklaring K105315 en de Technische Goedkeuring ATG 09-2096 zijn beschikbaar en zijn hier te downloaden

Beschikbare TNO Onderzoeksrapporten en praktijkmetingen

  • Draagkracht;
  • Geluidsisolatie;
  • Brandwerendheid;
  • Samenwerkende constructie;
  • Fysisch/hygrische eigenschappen;
  • Duurzaamheid / milieu.

Economische factoren

Prijzen, leveringsvoorwaarden

Volgens opgave Reppel B.V.

Levering

Via geselecteerde HIBIN erkende bouwmaterialenhandel, bouwmarkten of gespecialiseerde groothandel. Zie website voor Storelocator.

Levertijd

Standaard-lengtematen uit voorraad.

Leveringsgebied

Wereldwijd.

Verpakking

LEWIS®: bundels van 10 stuks; pallets 80 stuks. Pallets voorzien van duurzame kartonnen verpakking voor optimale bescherming tijdens transport, handling en opslag.

Technische service

Advies, details, berekeningen, legplan en werkcontroles.
