Omschrijving

Het zinken hemelwaterafvoerpakket van RHEINZINK bestaat uit meer dan 500 standaard artikelen. Zinken dakgoten van RHEINZINK, compleet met toebehoren en hulpstukken, worden geleverd met KOMO-keur, 30 jaar garantie en Cradle to Cradle certificering (C2C). RHEINZINK zink is zeer duurzaam en geeft het complete hemelwaterafvoersysteem een hoogwaardig uiterlijk.

Kenmerken

  • Een natuurlijk materiaal;
  • Lange levensduur;
  • Onderhoudsvrij;
  • Volledig  recyclebaar;
  • Cradle to Cradle gecertificeerd.

Referentienummers

Samenstelling

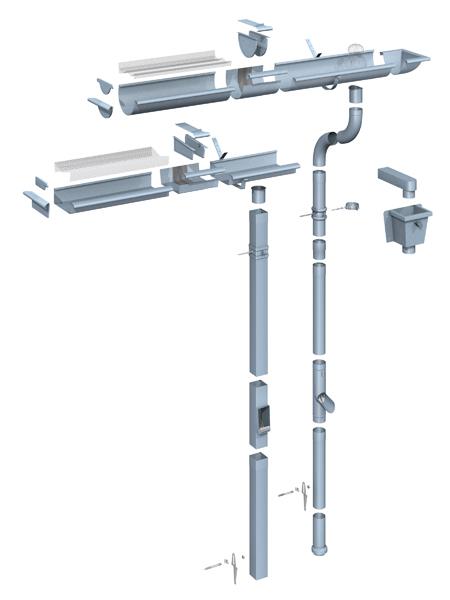

Systeemopbouw

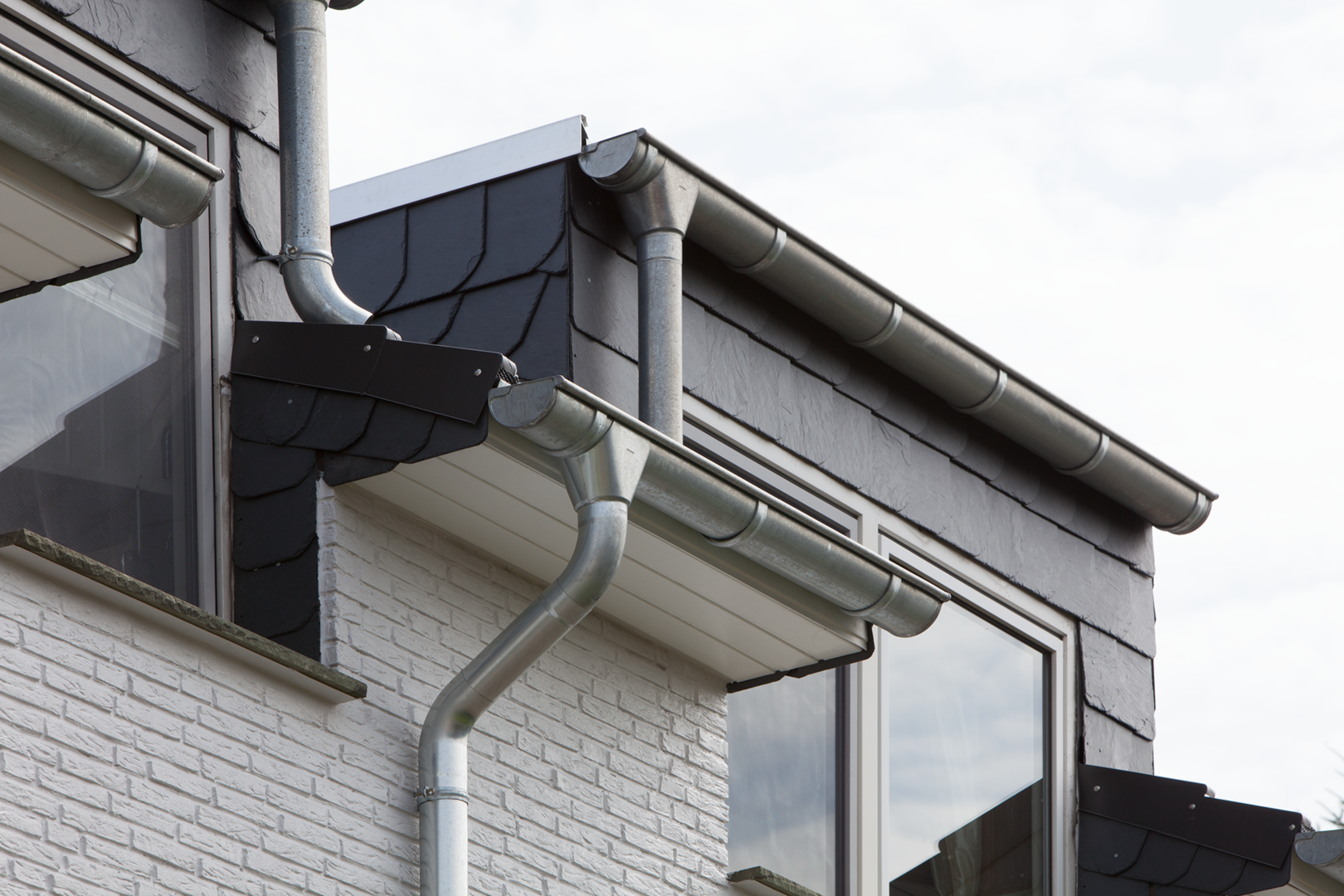

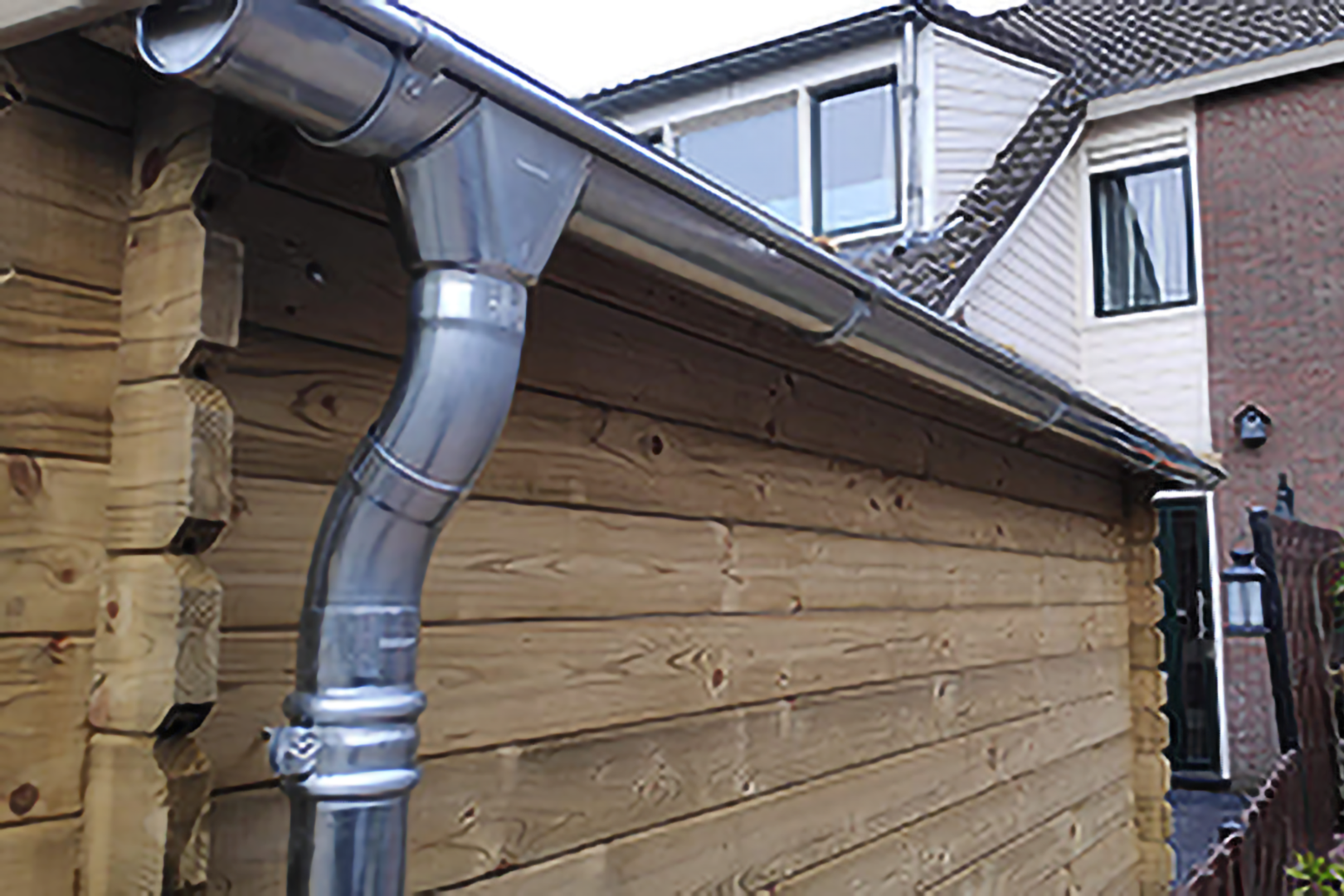

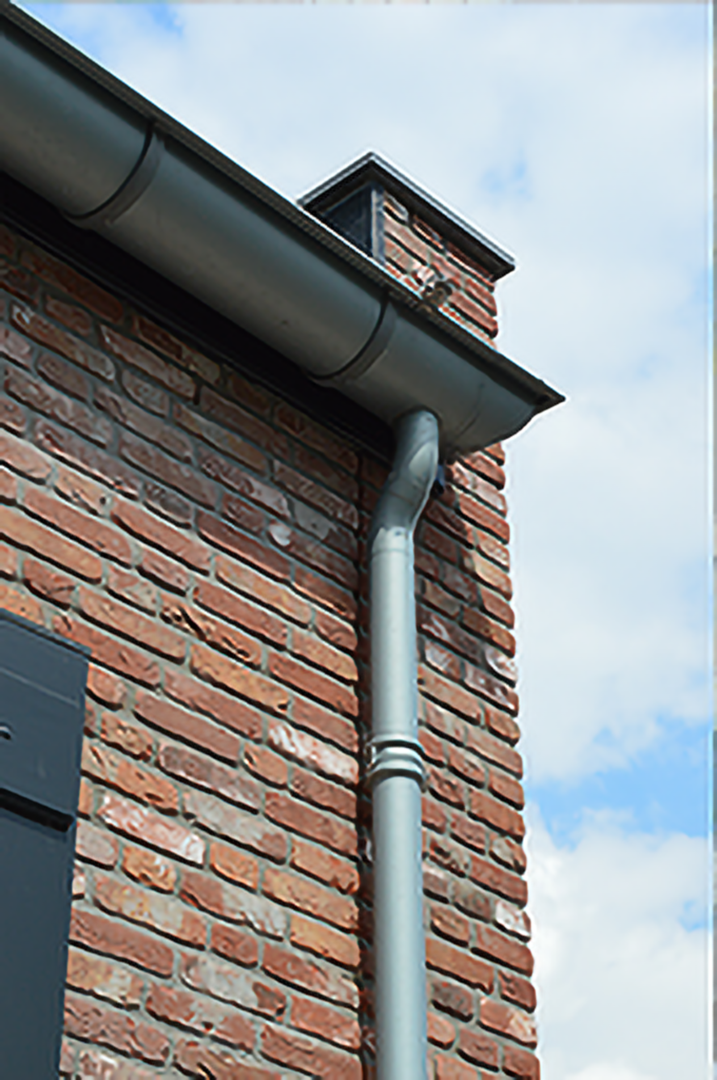

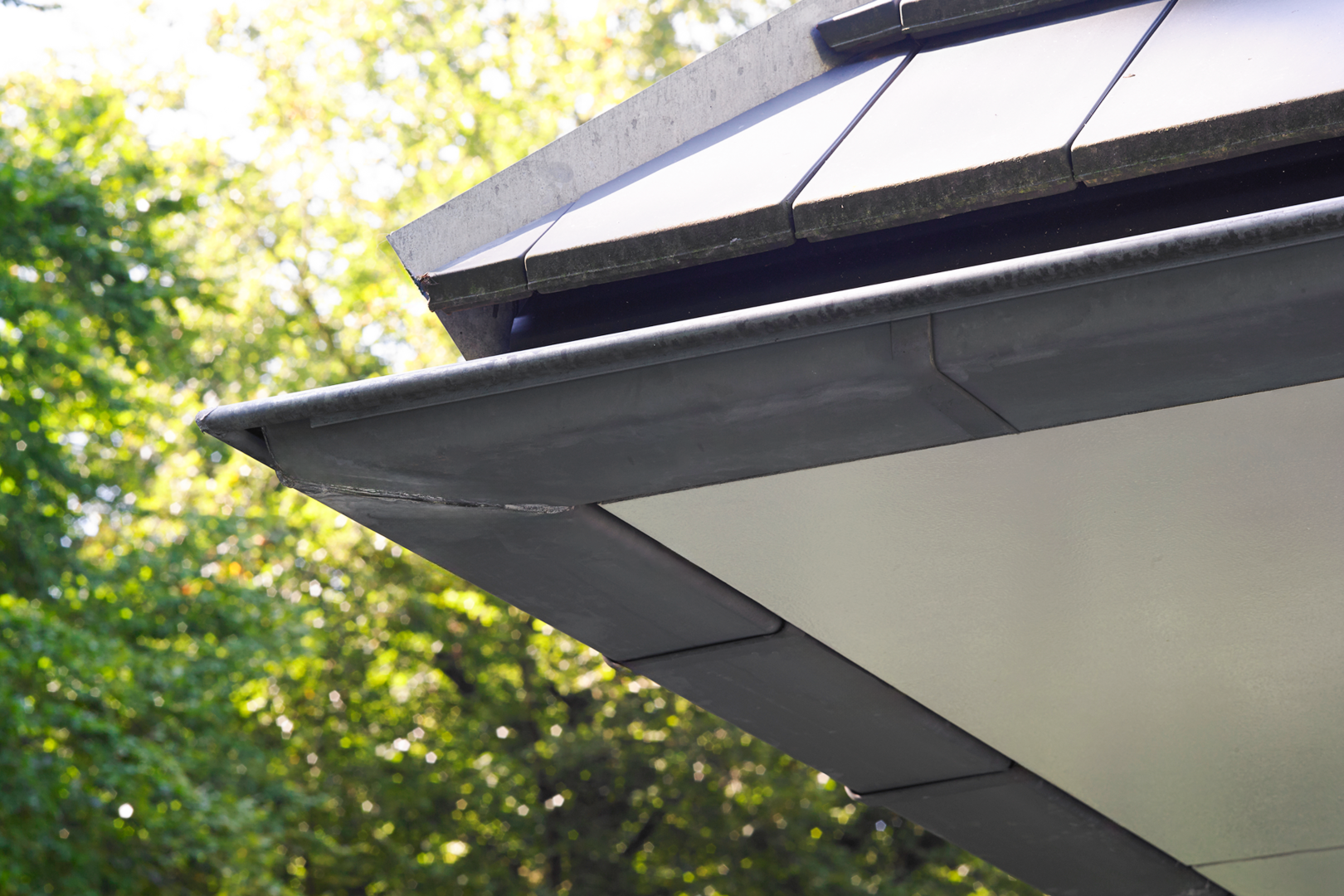

De dakgoot worden in beugels of in een omtimmerde bak geplaatst. De hemelwaterafvoerbuizen worden op de achterconstructie bevestigd door middel van beugels. Een tapeind is de verbinding tussen dakgoot en hemelwaterafvoerbuis.

Materiaal

RHEINZINK-legering op basis van elektrolytisch zuiver zink van 99,995% (NEN-EN 1179) en legeringselementen van koper titaan en aluminium. Kwaliteit van het materiaal conform NEN-EN 988 en QUALITY ZINC eisen.

Fabricagemethode

Hemelwaterafvoerbuizen worden naadloos gelast.

Oppervlaktebehandeling

Geen. RHEINZINK PATINA bestaat in de varianten walsblank, blue-grey en graphite-grey.

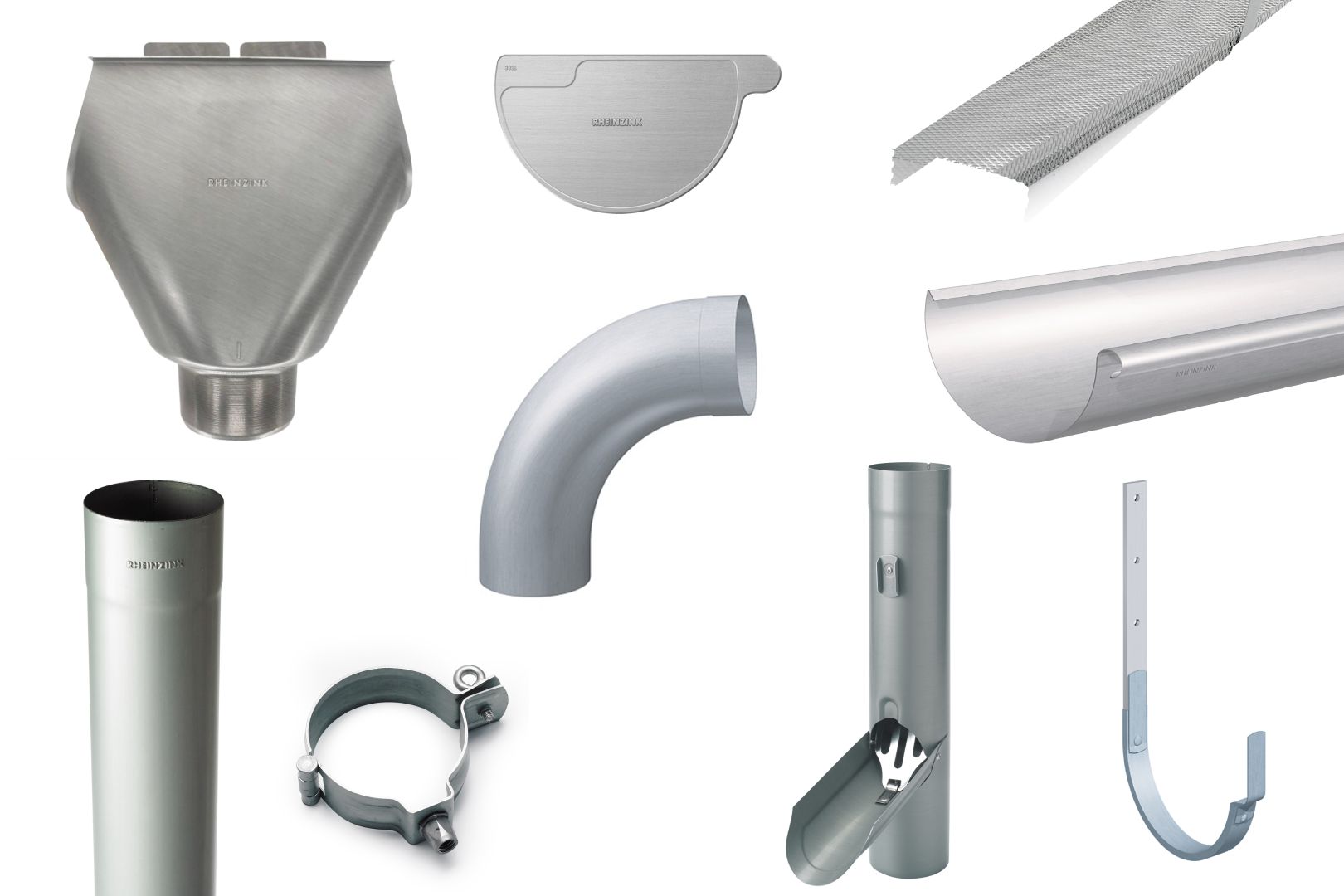

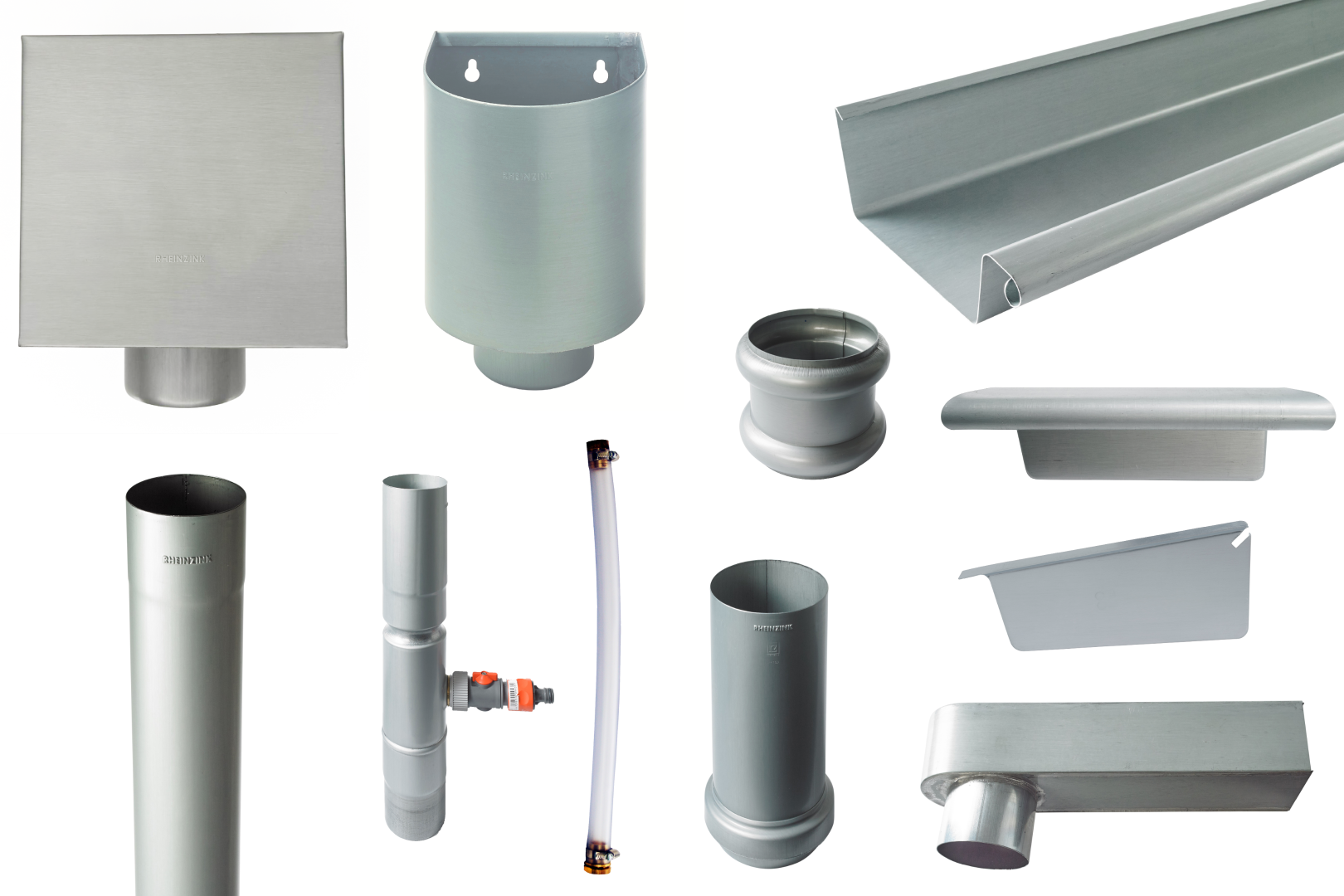

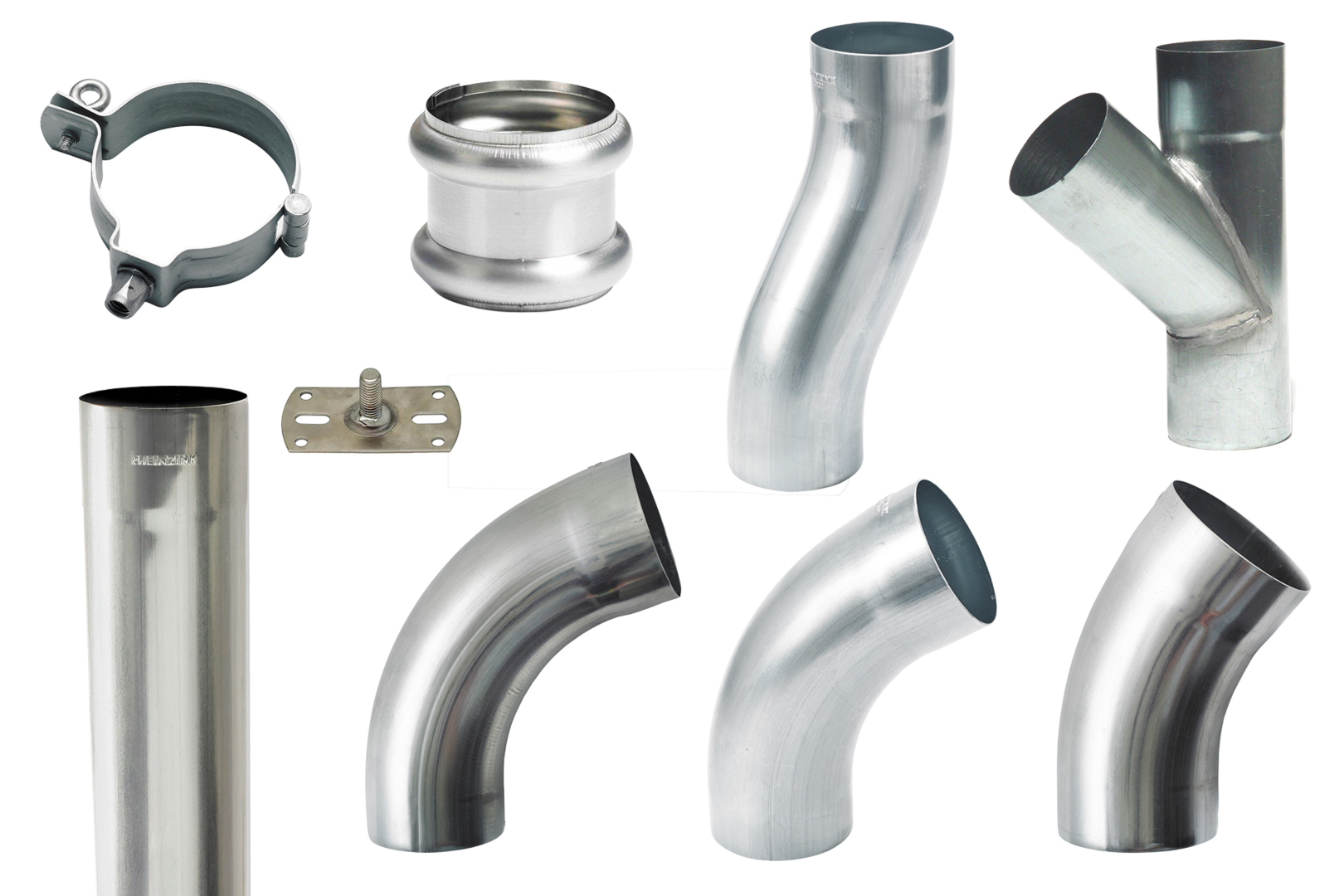

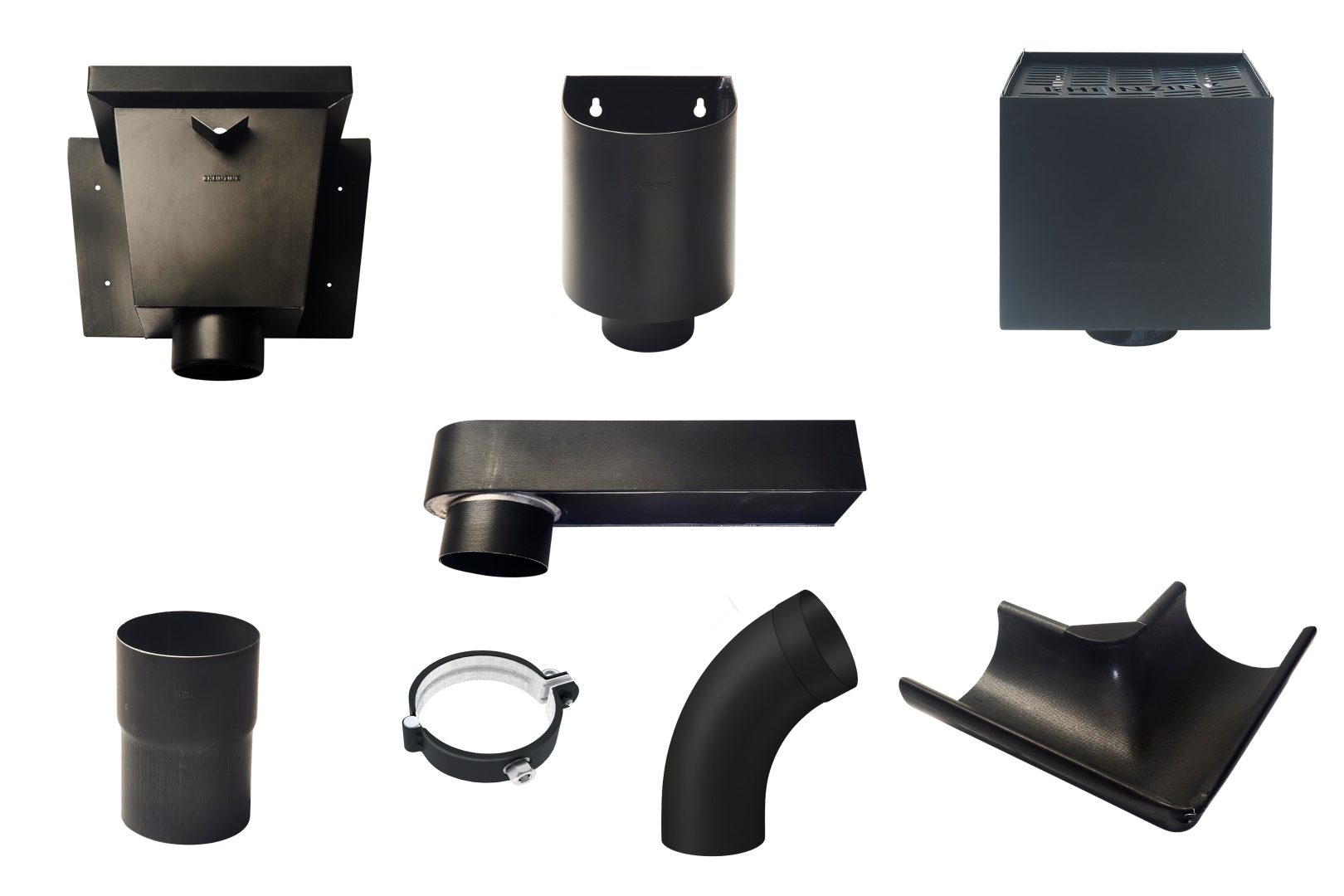

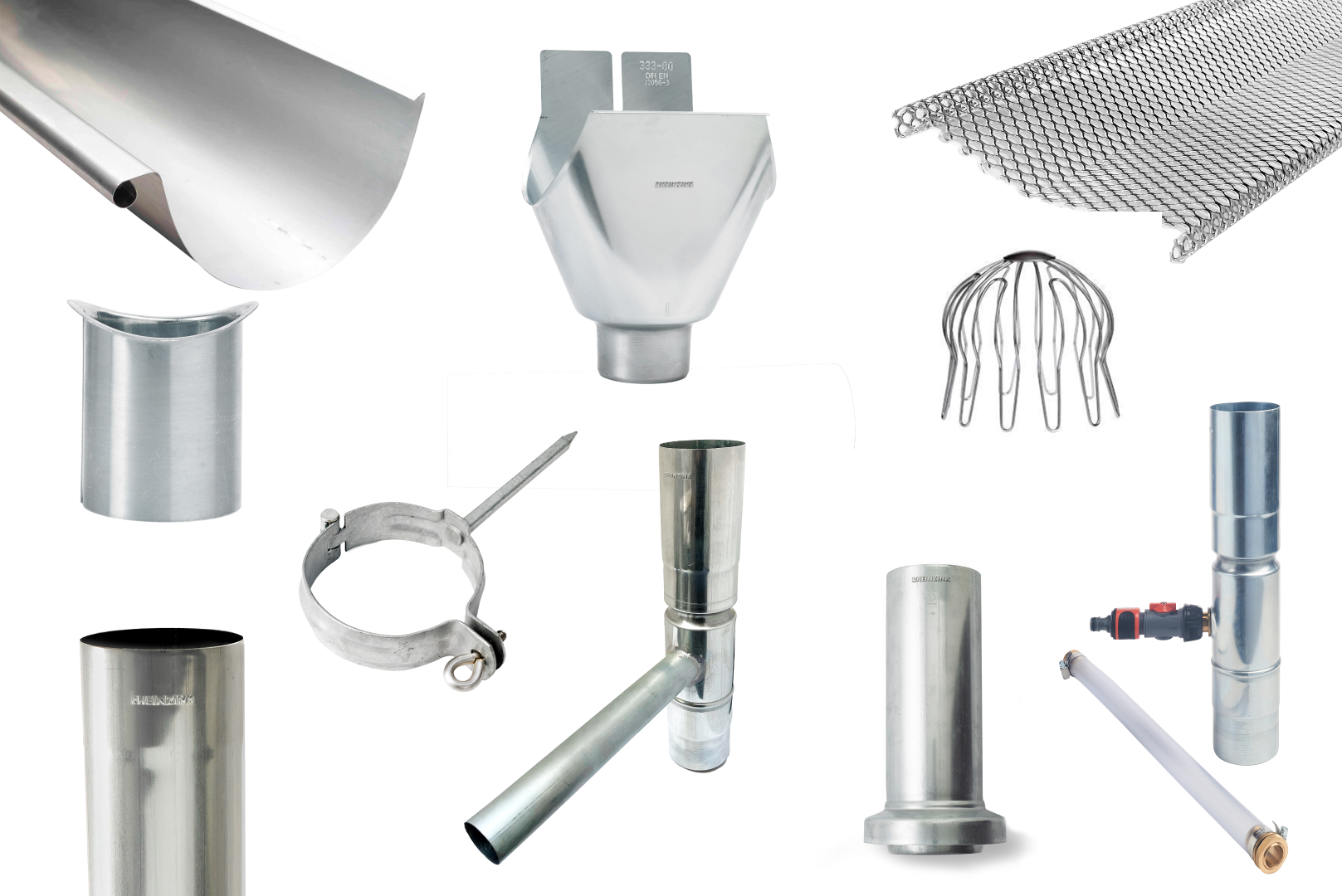

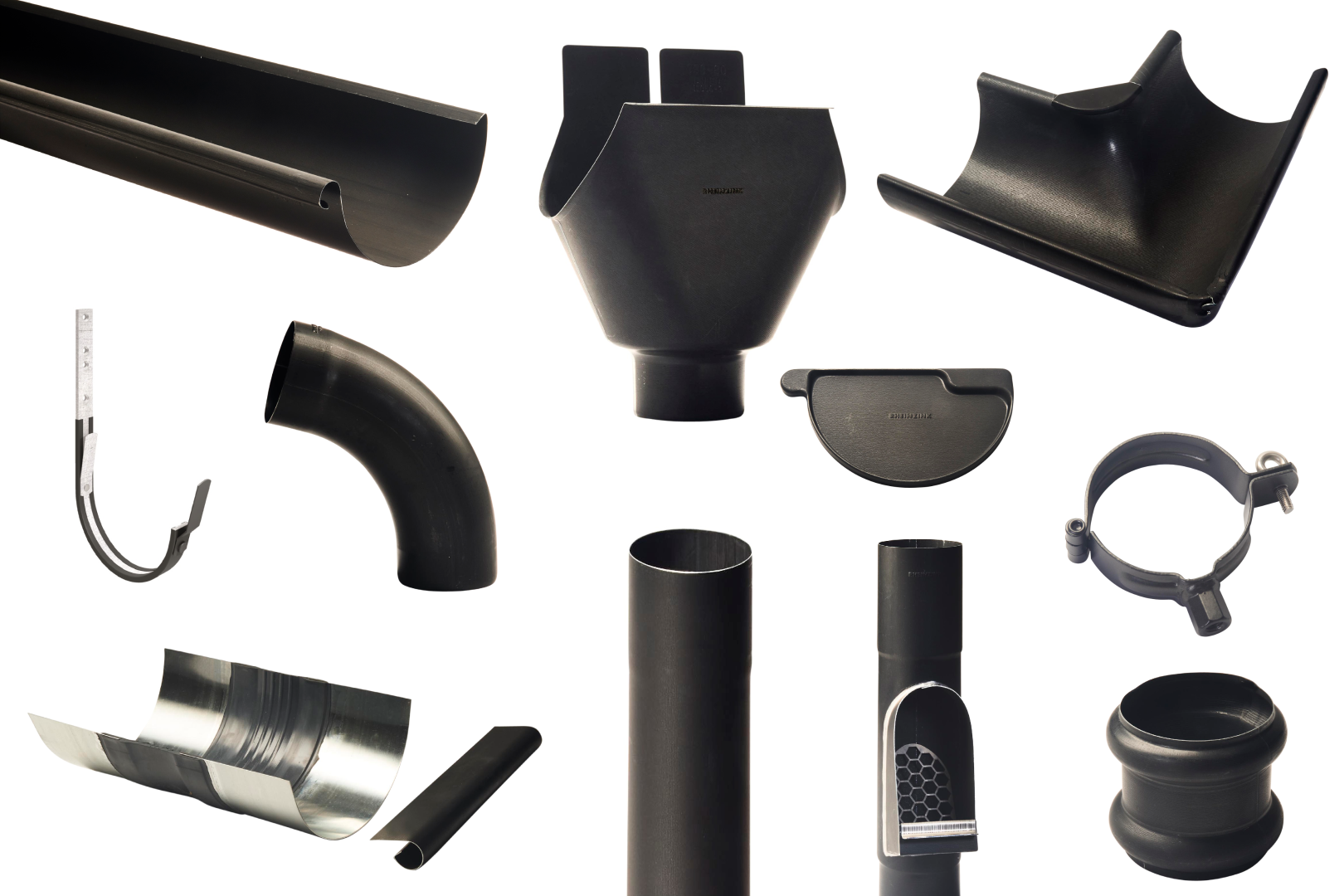

Toebehoren

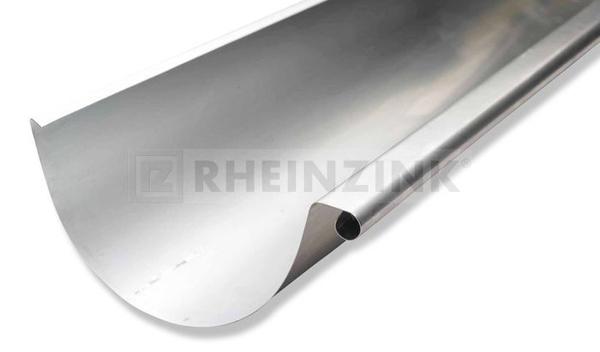

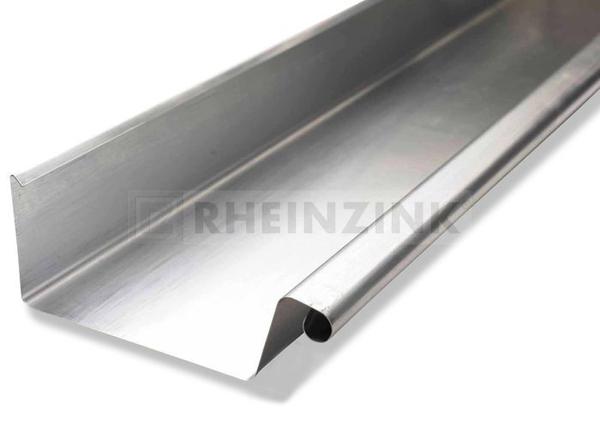

  • Mastgoot, bakgoot of maatwerkgoot;

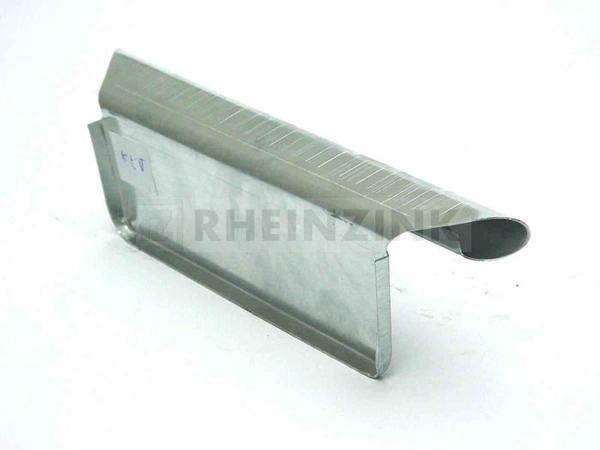

  • Kopschot, binnen- en buitenhoekstuk;

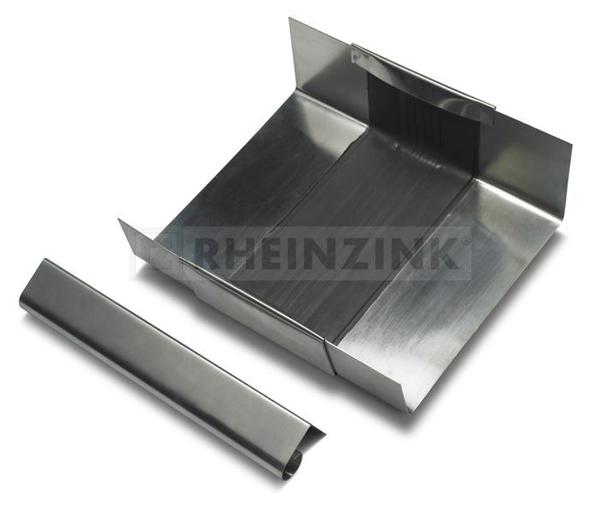

  • Expansie element, separatieschot;
  • Gootbeugels;

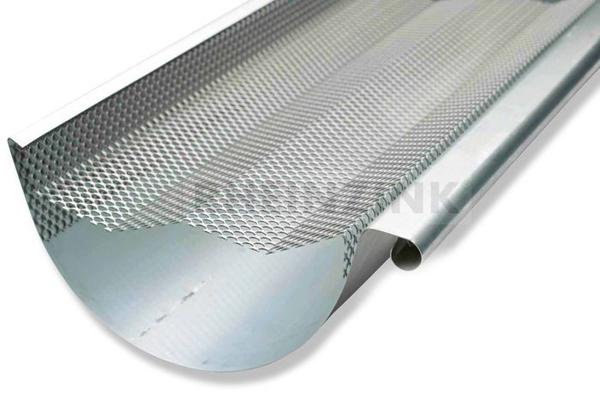

  • Gootbladvangers, boldraadrooster;
  • Ronde en vierkante HWA-buis;

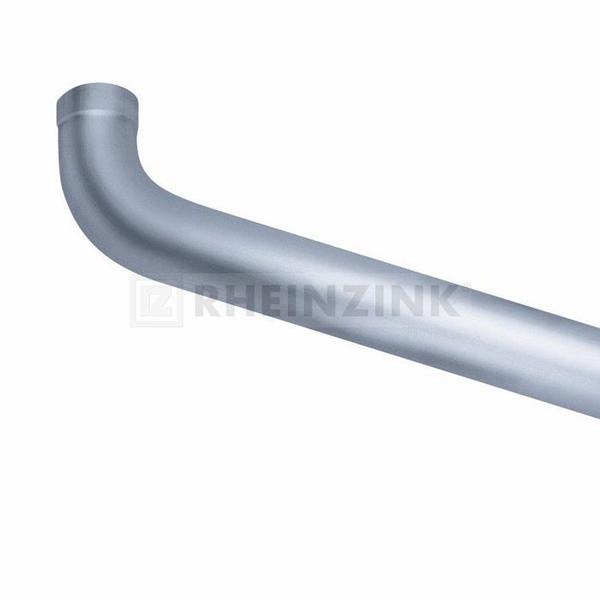

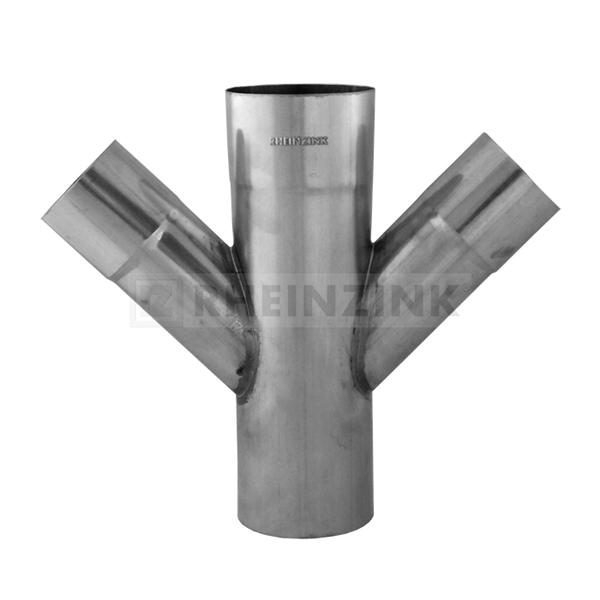

  • Bochten, T-stukken;
  • Dubbele overschuifwrong;

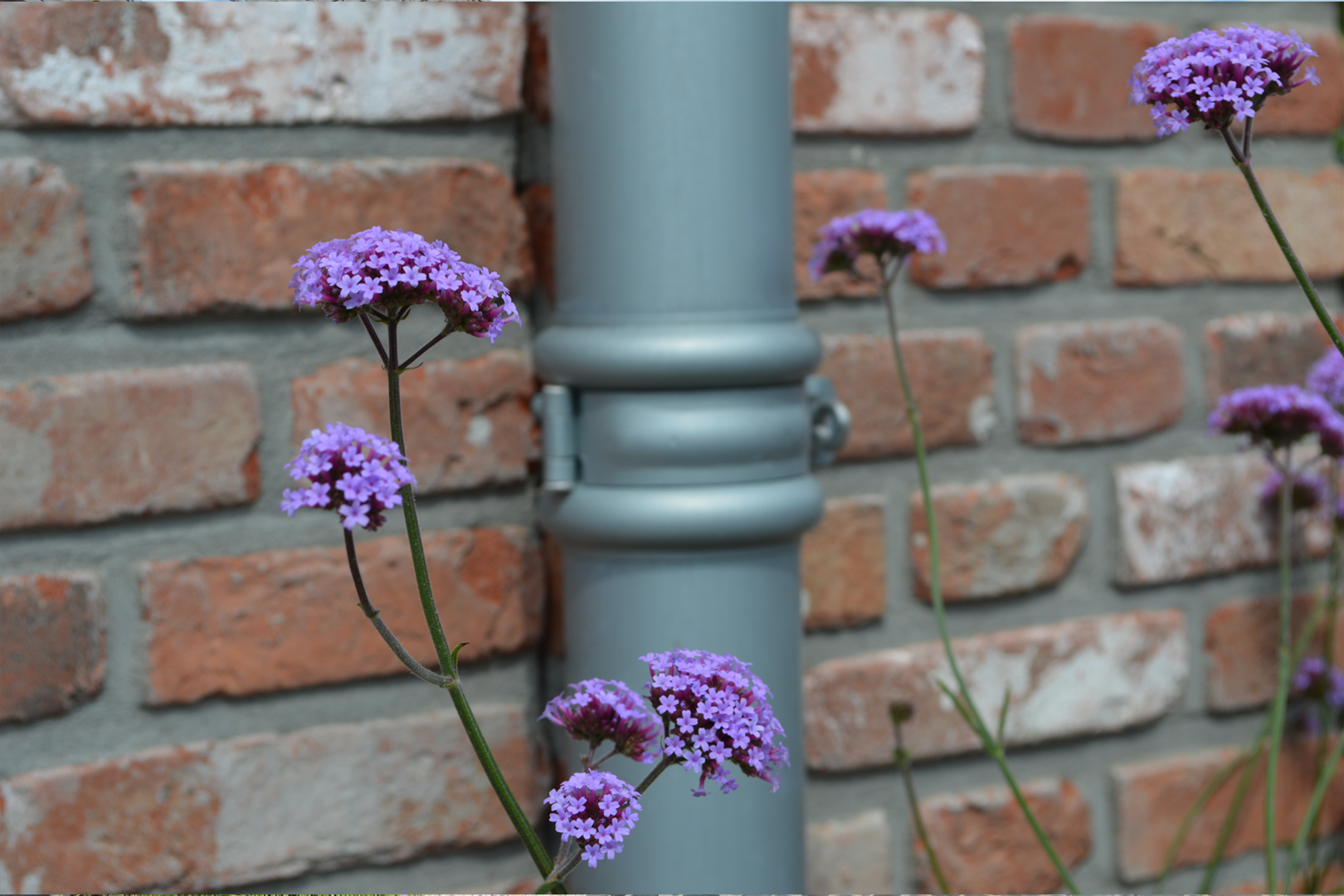

  • Zinken scharnierpijpbeugel;
  • Universele HWA-pijpbeugel;

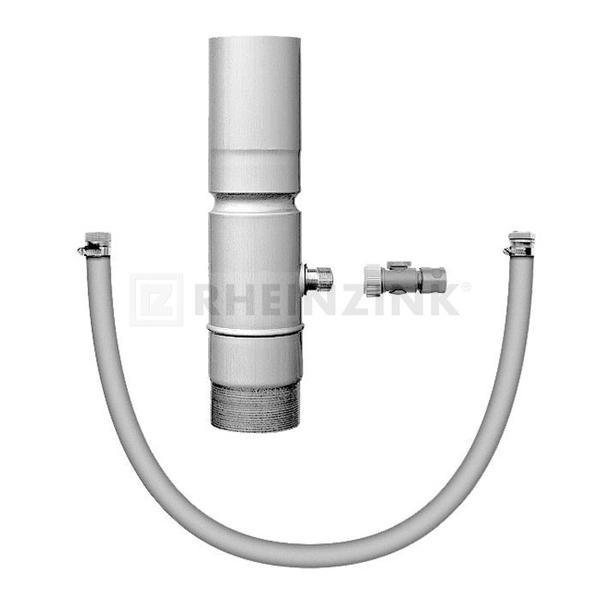

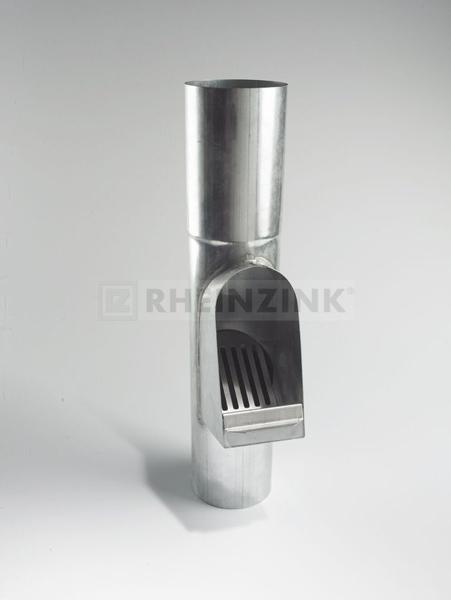

  • Regentonklep, bladafscheider, regentonvuller met Gardena aansluiting;
  • Montage schuifstuk;

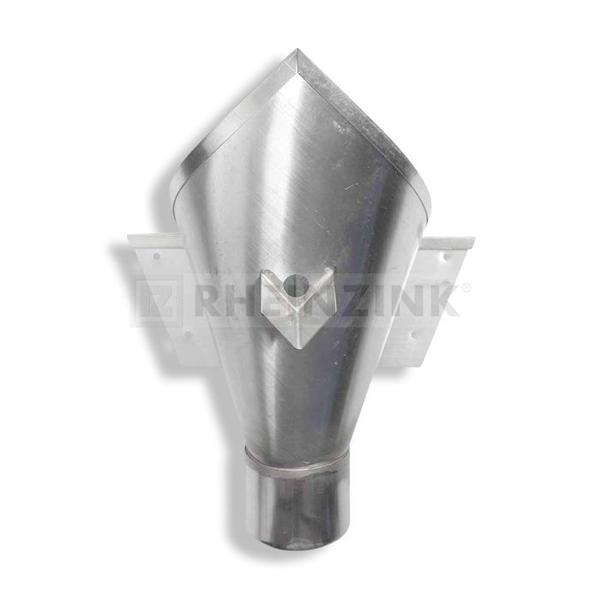

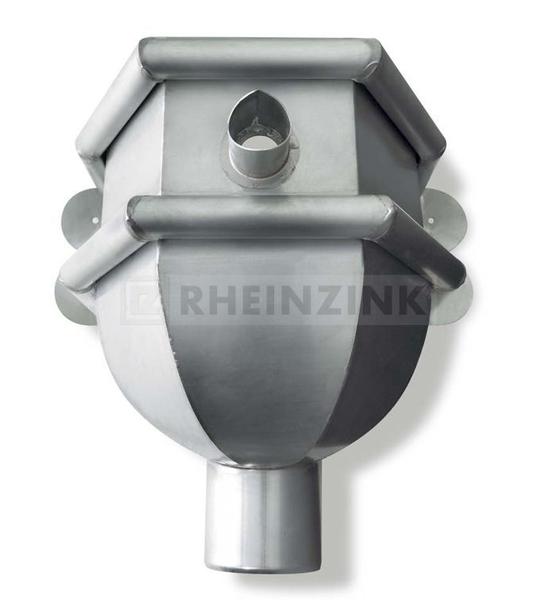

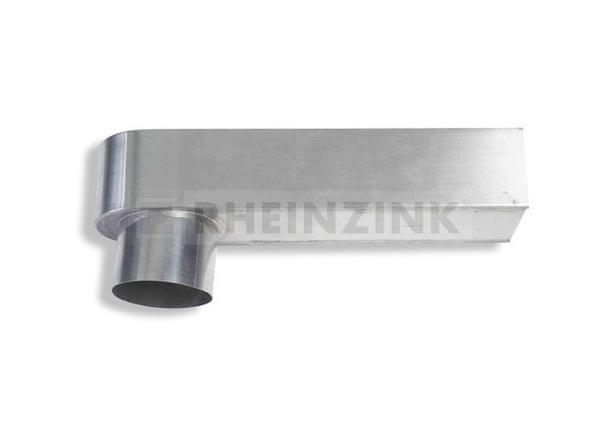

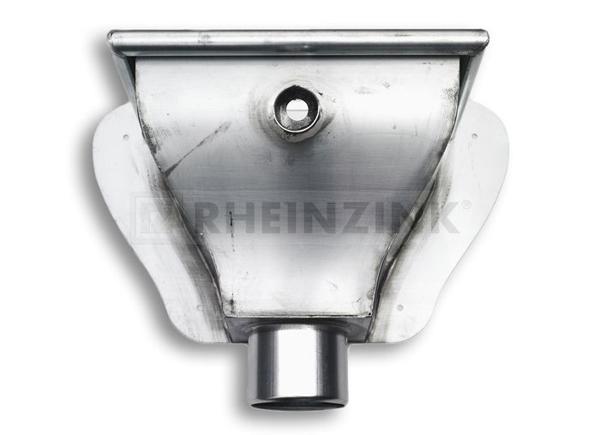

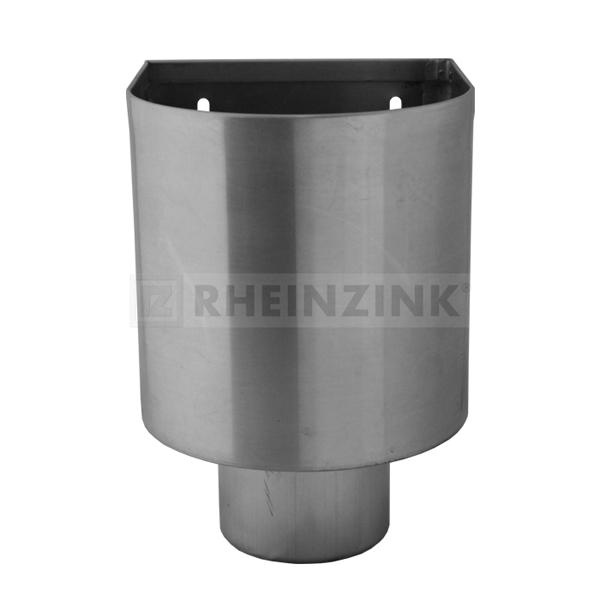

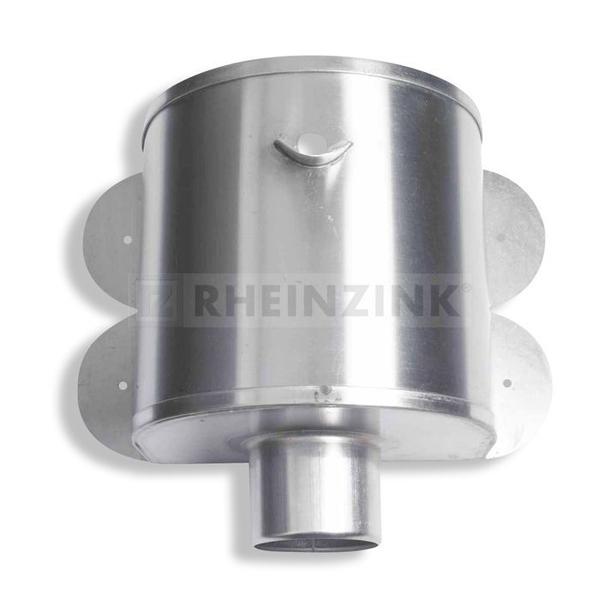

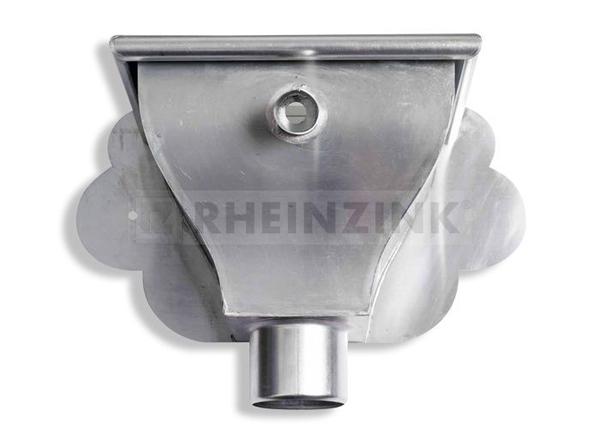

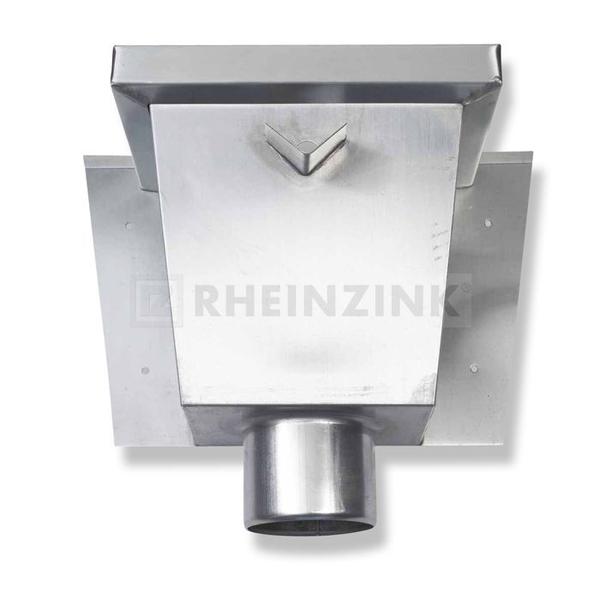

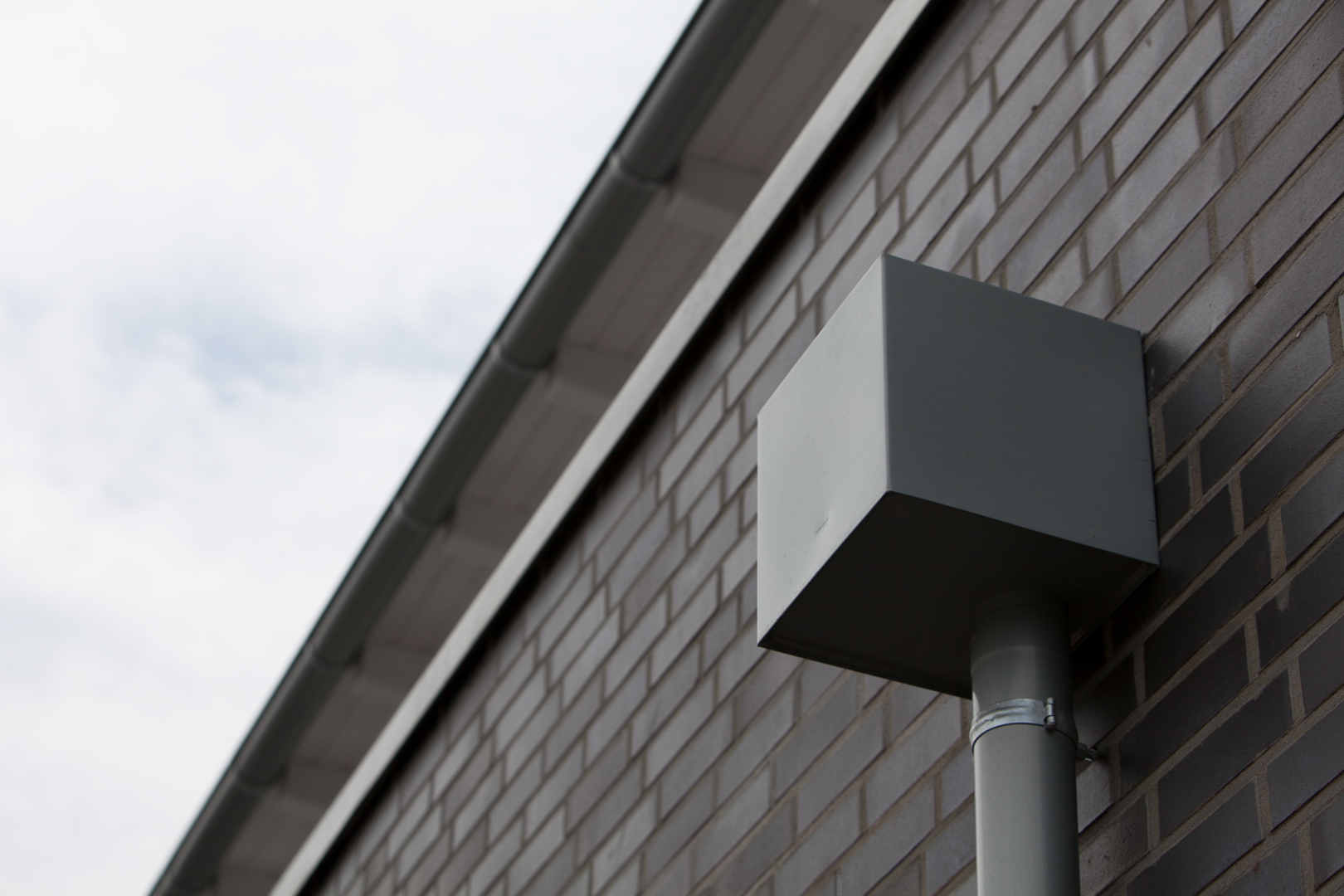

  • Stadsuitloop, vergaarbakken.

Vorm en afmeting

Vorm

Zie illustraties.

Afmetingen

Hemelwaterafvoeren:

  • Ronde doorsneden: Ø 60, Ø 80, Ø 100 en Ø120 mm. Lengten: 500, 1.000, 2.000 en 3.000 mm;
  • Vierkante doorsneden: 60 x 60, 80 x 80, 100 x 100 en 120 x 120 mm. Lengte: 2.000 mm;
  • Materiaaldikte 0,65; 0,70 en 0,80 mm.

Bakgoten, mastgoten en maatwerkgoten:

  • Leverbaar in standaardlengten van 3 m, in overleg elke lengte tot 6 m;
  • Materiaaldikte 0,80 / 1,00 en 1,10 mm.

Gewicht

Volumieke massa titaanzink: 7.150 kg/m3.

Uiterlijk
  • Oppervlaktestructuur
    Glad.
  • Kleur
    • Walsblank: van zilverblank naar blauwgrijs (o.i.v. van buitenlucht);

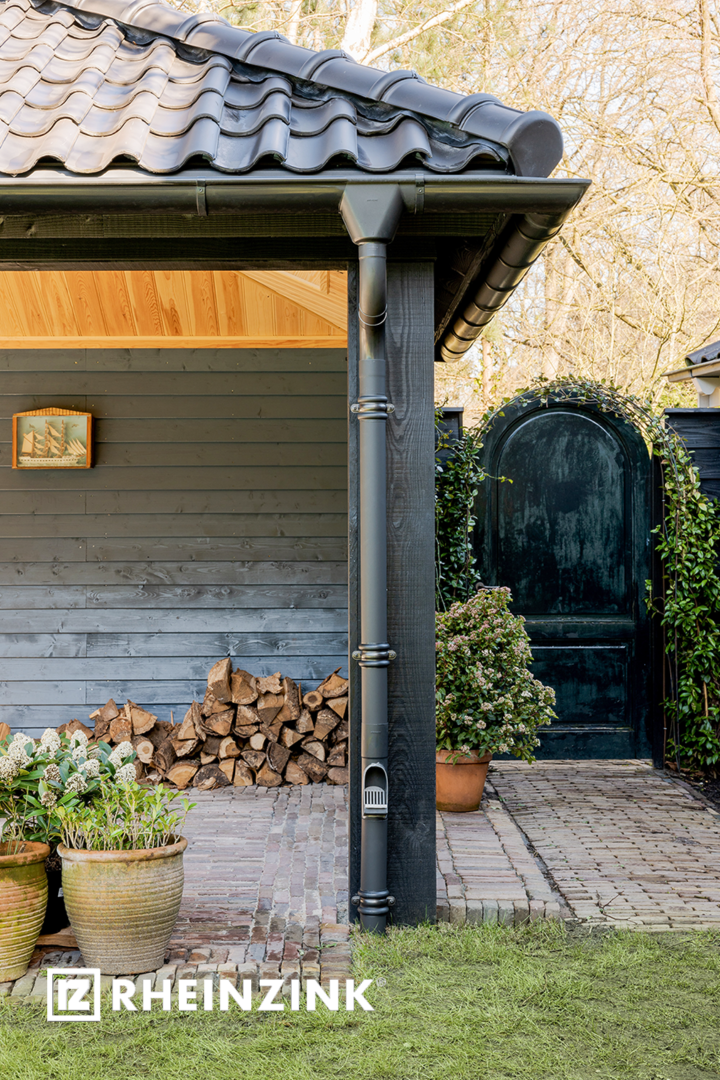

    • Blue-grey: blauwgrijs (patinalaag);

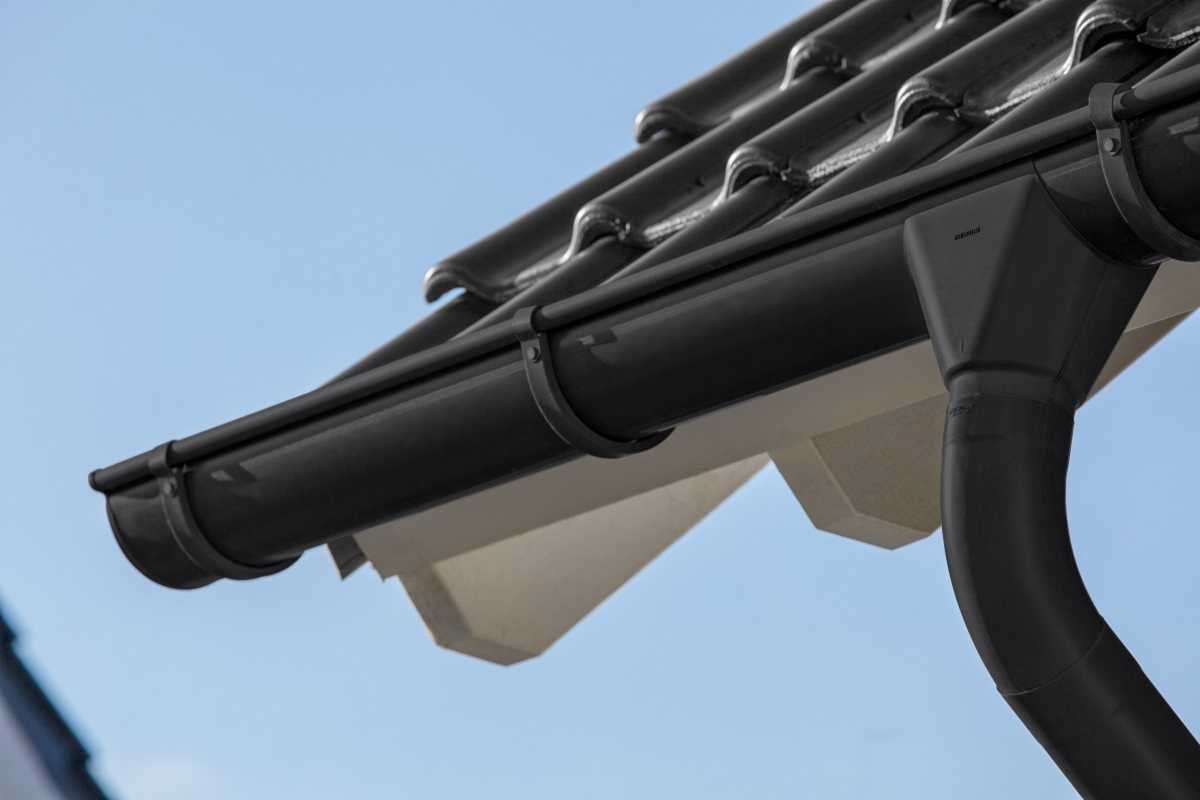

    • Graphite-grey: donkergrijs (patinalaag).
  • Glans
    • Walsblank: halfmat tot mat; overige: mat;
    • Blue-grey: blauwgrijs;
    • Graphite-grey: donkergrijs.

Prestaties

Mechanische eigenschappen
  • Productsterkte: indien volgens de voorschriften gemonteerd, voldoen de producten aan de sterkte-eisen die voor het gebruik van toepassing zijn;
  • Materiaalsterkte, RHEINZINK-titaanzink: volgens opgave fabrikant.
Vuur, explosie
  • Brandbaarheid: Niet-brandbaar klasse A1 volgens DIN 4102;
  • Gedrag bij brand, gesoldeerde zinkconstructies: verbindingen laten los bij ca. 180°C; vervorming en versmelting treedt op bij 420°C.
Gassen, vloeistoffen, vaste stoffen
  • Waterdichtheid: volgens voorschrift gesoldeerde naden: waterdicht. Gefelste verbindingen: regendicht;
  • Diffusie: dampdicht;
  • Vochtopname: waterafstotend oppervlak;
  • Oplosbaarheid: oplosbaar in sterke zuren, zoals HCl en H2SO4;
  • Bestandheid: goed bestand tegen atmosferische invloeden. Onder invloed van de atmosfeer wordt op zink een oxidelaag gevormd. Deze "patina"-laag geeft afhankelijk van de lucht- en regenwaterverontreiniging een goede tot zeer goede bescherming tegen atmosferische corrosie;
  • Vocht- en vorstbestendig. UV-bestendig en niet-rottend.
Thermische eigenschappen
  • Uitzetting, lineaire uitzettingscoëfficiënt: α = 22·10-6K-1;
  • Geleiding, warmtegeleidingscoëfficiënt: λ = 109 W/(m·K);
  • Bestandheid, smeltpunt RHEINZINK-titaanzink: 420°C.
Optische eigenschappen

Kleurechtheid:

  • Walsblank materiaal verkleurt onder invloed van buitenlucht van zilverblank naar blauwgrijs;
  • Blue-grey: de blauwgrijze patinalaag verandert onder invloed van buitenlucht niet of nauwelijks;
  • Graphite grey: de donkergrijze patinalaag verandert onder invloed van buitenlucht niet of nauwelijks.
Elektriciteit, magnetisme, straling
  • Geleidbaarheid: 17 m/O·mm2;
  • Magnetisme, RHEINZINK-legering: niet-magnetisch.

Toepassing

Bruikbaarheid, functioneel

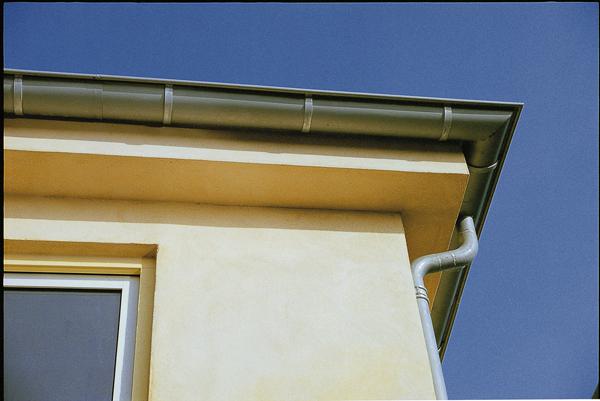

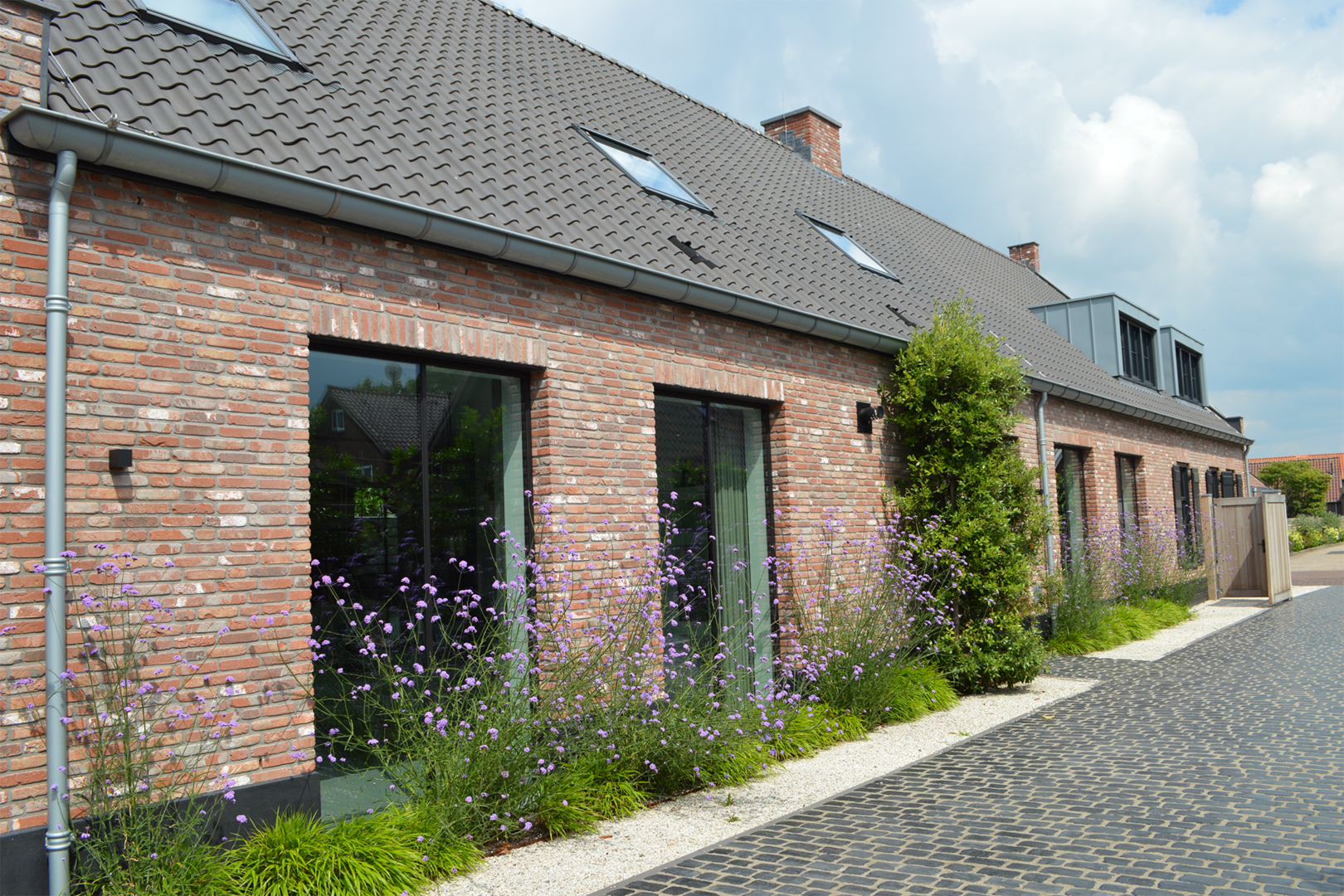

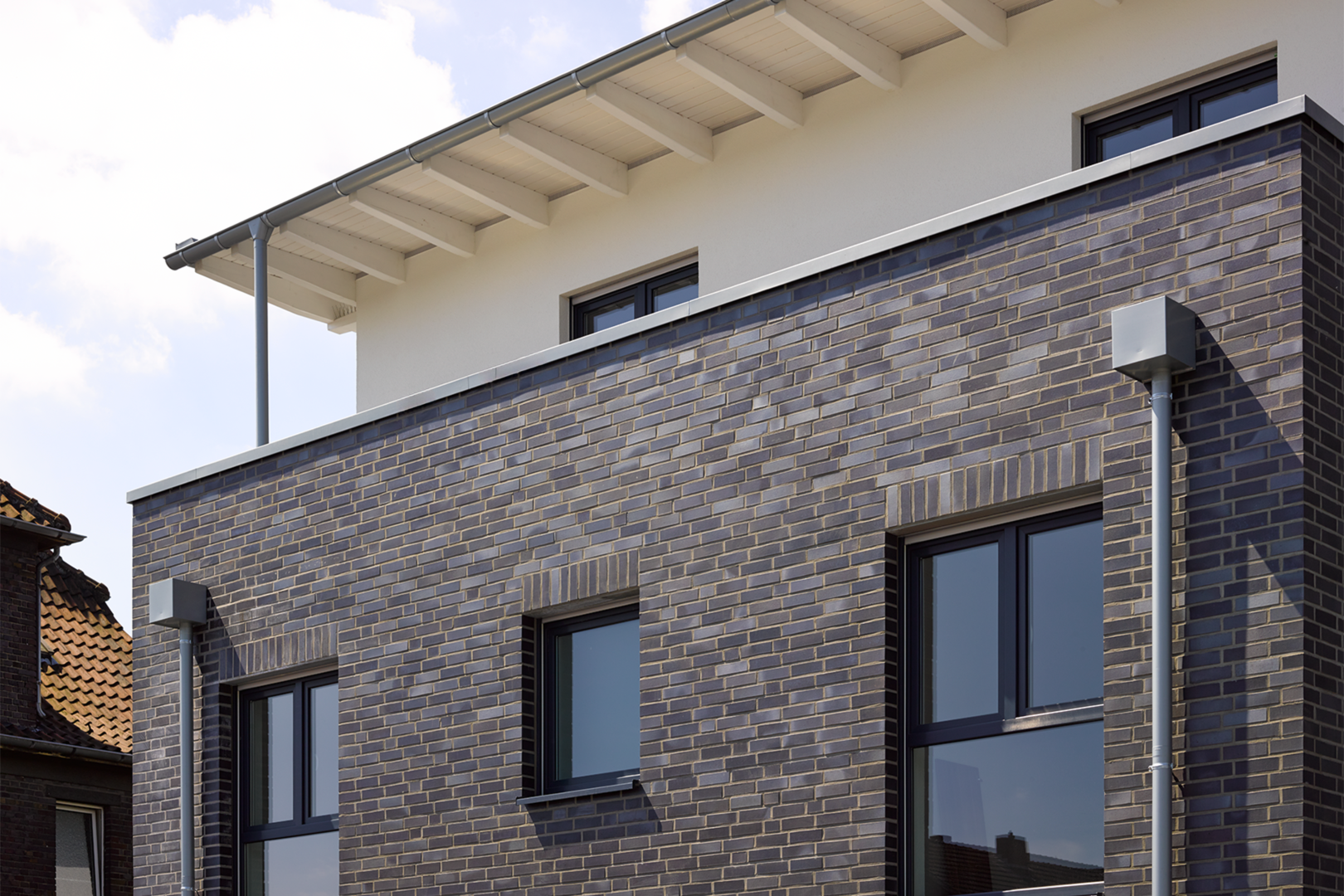

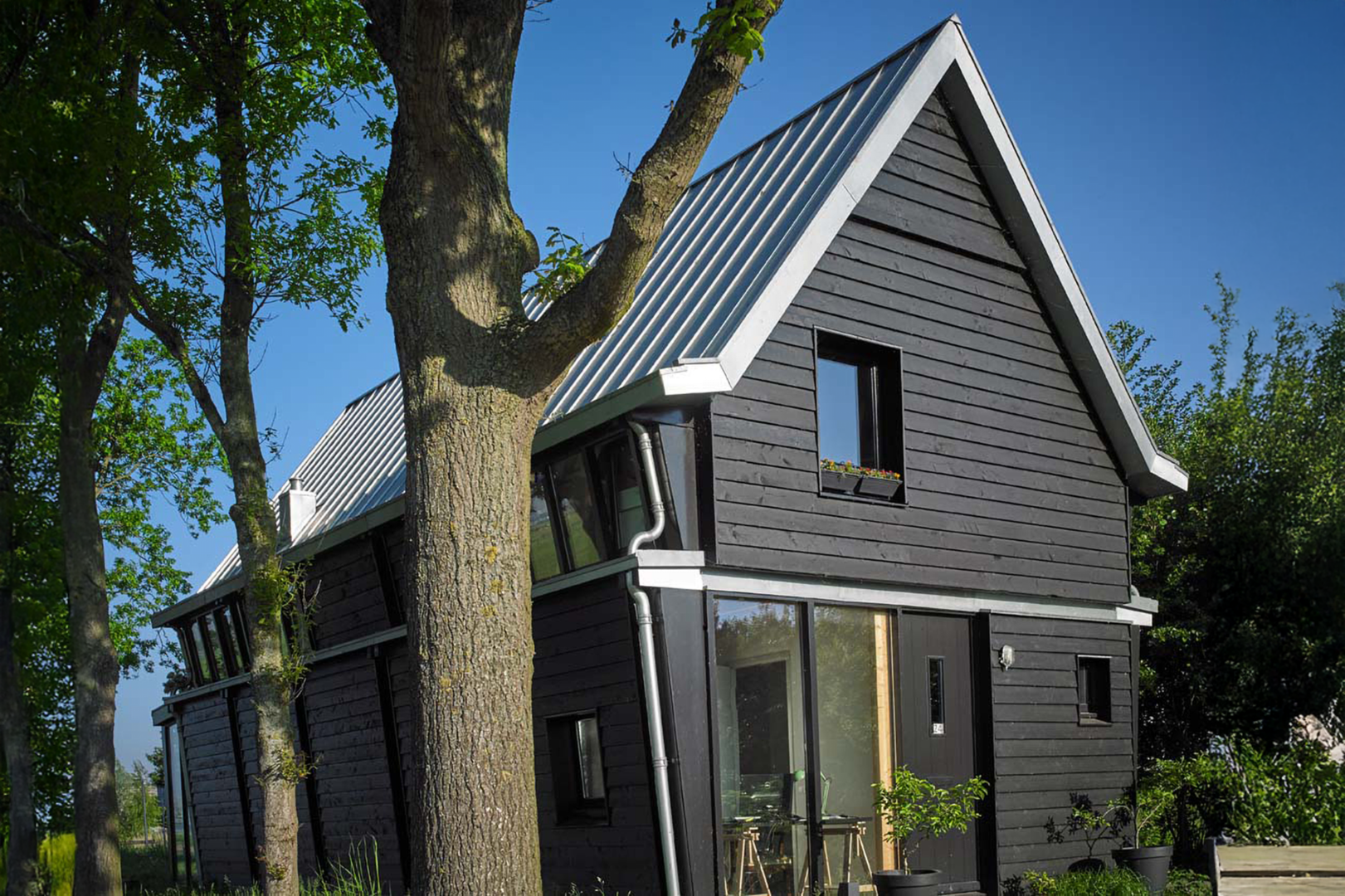

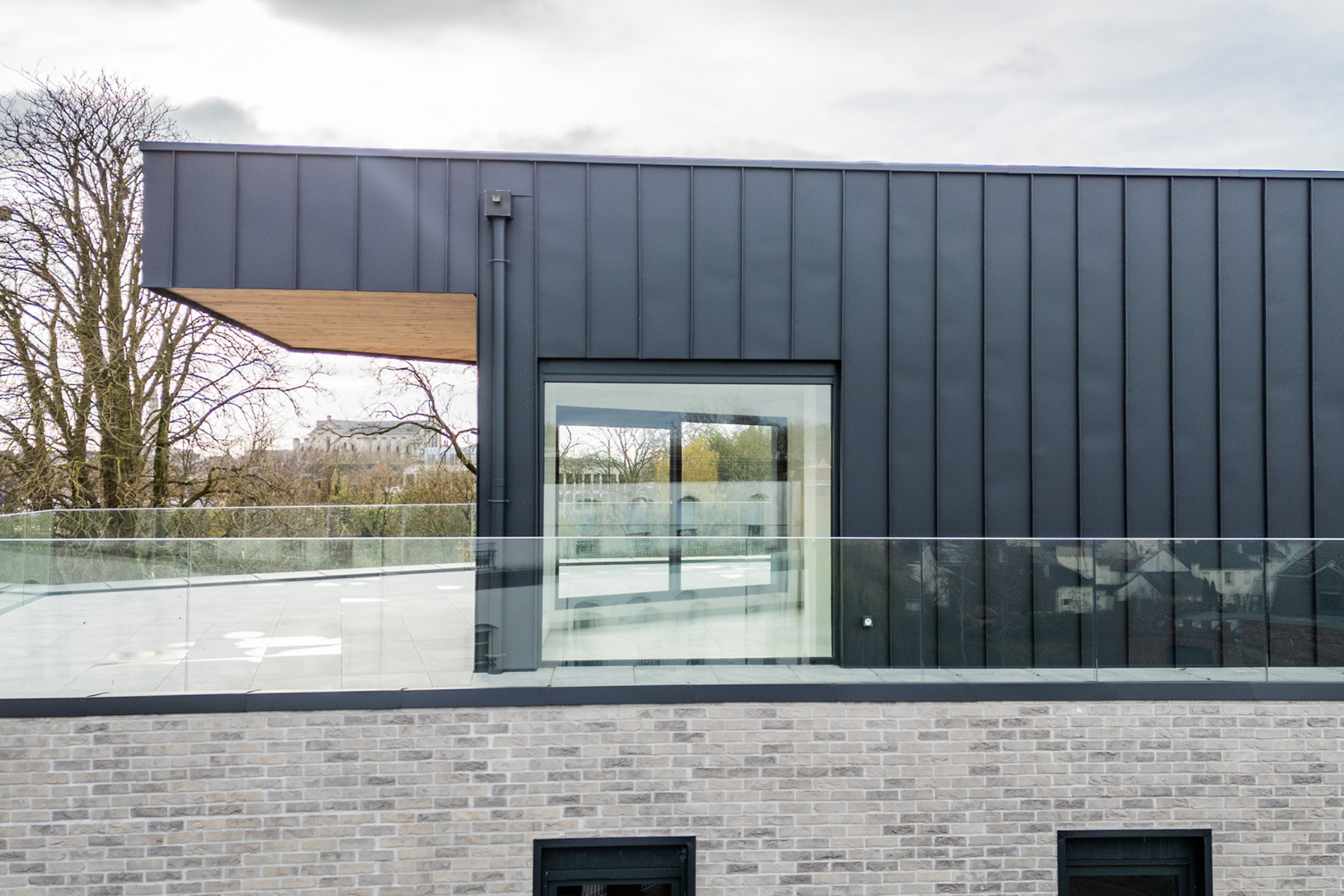

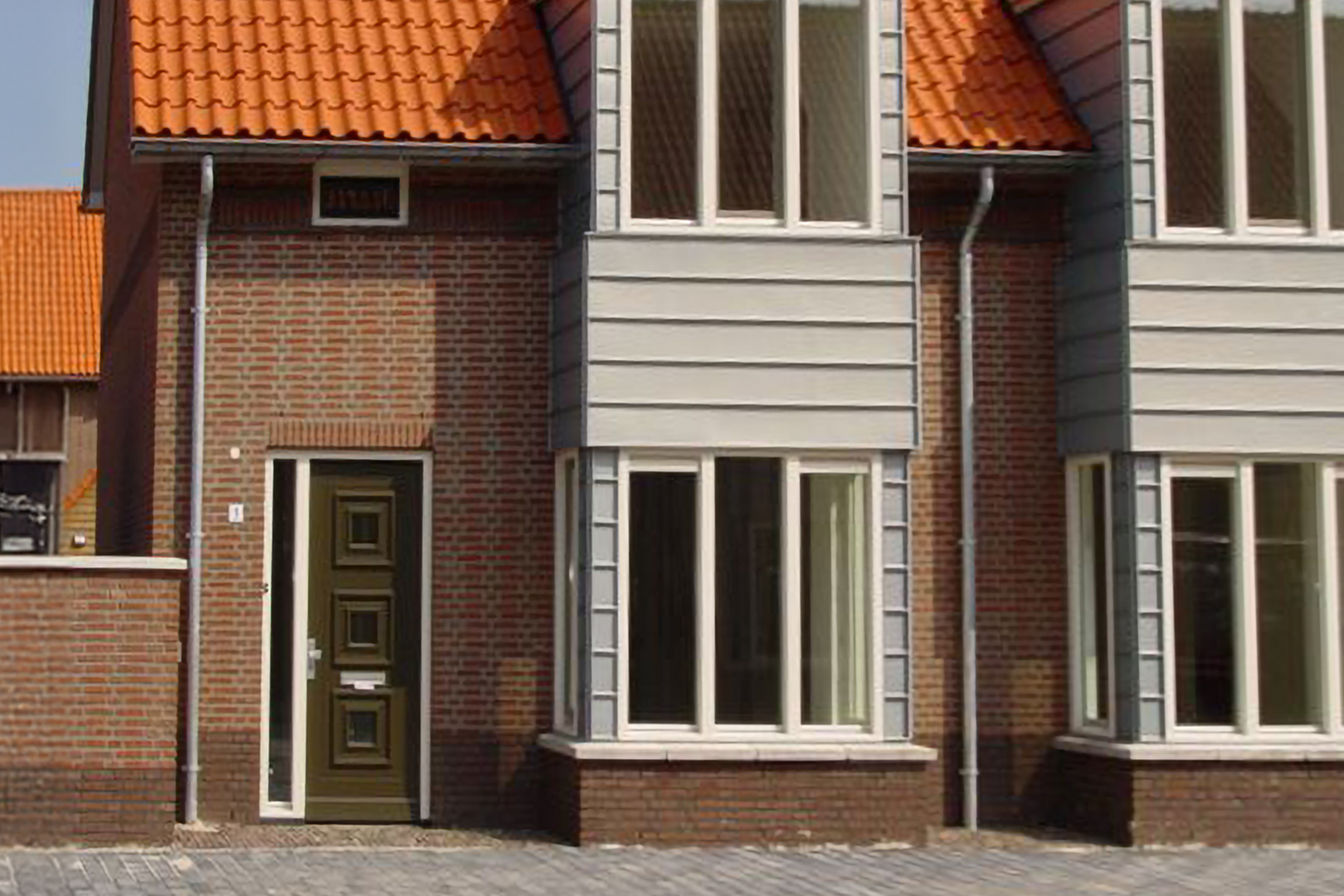

Zinken hemelwaterafvoeren en dakgoten zijn toepasbaar in nieuwbouw-, renovatie- en restauratiesector, zowel in de woning als utiliteitsbouw. Zeer geschikt voor toepassingen in combinatie met zinken dakbedekking en zinken gevelbekleding.

Bruikbaarheid, economisch

Slijtvast, onderhoudsvrij, 100% recyclebaar.

Bruikbaarheid, voorschriften

RHEINZINK wordt gelegeerd en geproduceerd conform NEN-EN 988, BRL 2034 en QUALITY ZINC eisen en KOMO-certificaat K 7055. De standaard RHEINZINK hemelwaterafvoerproducten zijn KOMO gekeurd, evenals de op maat gemaakte goten en profielen.

Ontwerpdetails

Volgens advies Rheinzink Nederland.

Bestektekst

Zie FPS en STABU-bestekspecificaties bij tabblad Bestekteksten.

Verwerking en montage

Transport

Door fabrikant.

Opslag

Droog, beschermd en geventileerd.

Verwerking

Volgens voorschriften Rheinzink Nederland.

Bewerkbaarheid

Boven +10°C.

Onderhoud

Rheinzink is volledig onderhoudsvrij

Kwaliteit en garantie

Op Rheinzink zit standaard een materiaalgarantie van 30 jaar

Economische factoren

Prijzen, leveringsvoorwaarden

Volgens opgave Rheinzink Nederland.

Levering

Door Rheinzink Nederland

Levertijd

Standaardmaten: uit voorraad, maatwerk in overleg.

Leveringsgebied

Nederland.

Technische service

Advies in ontwerpfase, begeleiding bij uitvoering, ontwerpvoorstel m.b.t details, berekening e.d. door Rheinzink Nederland.

Milieu en gezondheid

Duurzaamheid
  • Praktische levensduur RHEINZINK, afhankelijk van de situatie 80-200 jaar;
  • RHEINZINK is Cradle to Cradle gecertificeerd, en toont hiermee aan uitstekend binnen duurzaam bouwen te passen;.
  • RHEINZINK is 100% recyclebaar. In de praktijk wordt meer dan 96% van het bladzink gerecycled. Hiervoor is maar 5% nodig van de oorspronkelijke energie die nodig is om titaanzink te maken. Titaanzink bestaat tegenwoordig uit meer dan 30% gerecycled materiaal. RHEINZINK is zeer duurzaam, een goot gaat minimaal 75 jaar mee.

Referenties

Referentieadressen

RHEINZINK Technisch Handboek voor het ontwerpen en uitvoeren van zinkwerkzaamheden met detailoplossingen en verwerkingsvoorschriften wordt op verzoek toegezonden. Adressen en foto's van referentieprojecten vindt u op de website van RHEINZINK en op de website van het RHEINZINK Inspiration Centre.
