Omschrijving

Het programma zonwering van Storax b.v. omvat 4 verschillende structurele zonweringsystemen:

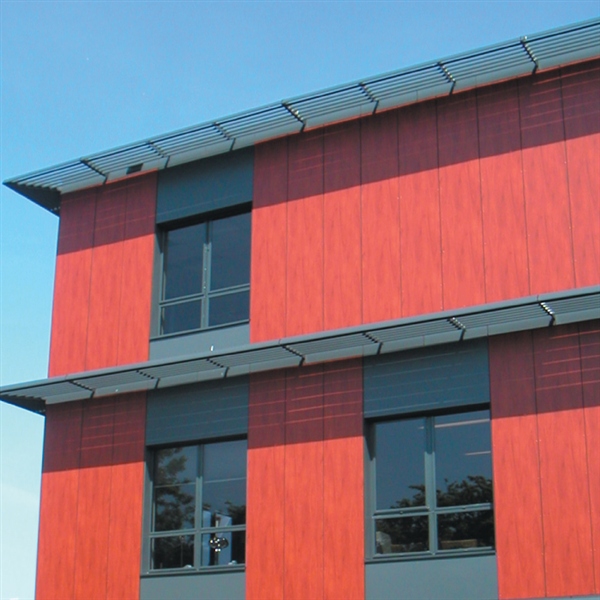

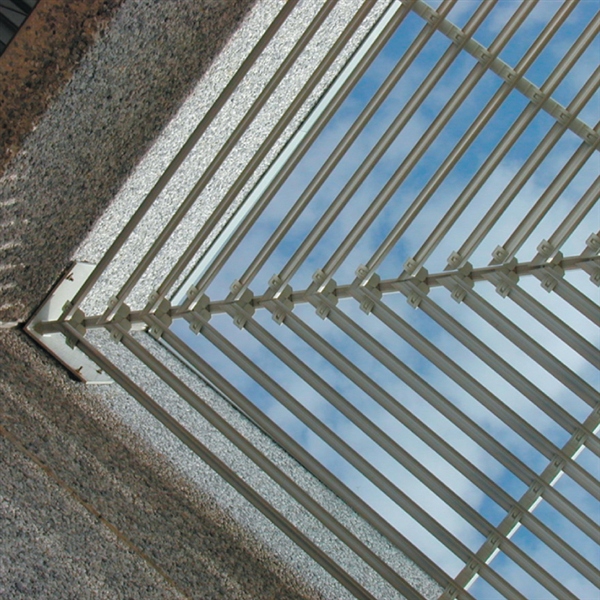

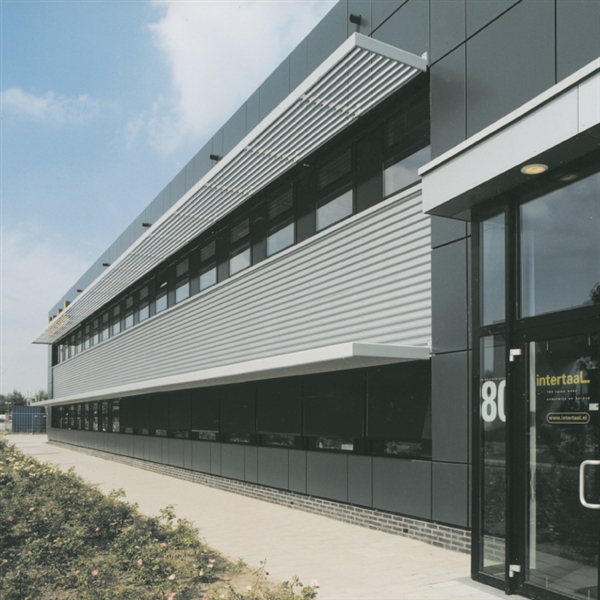

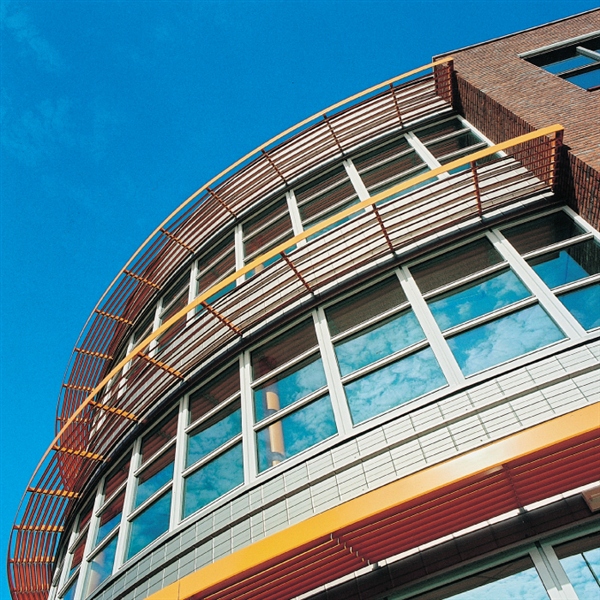

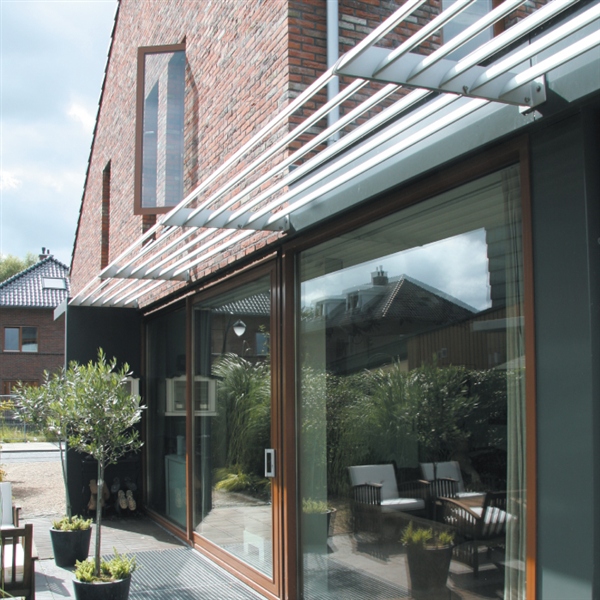

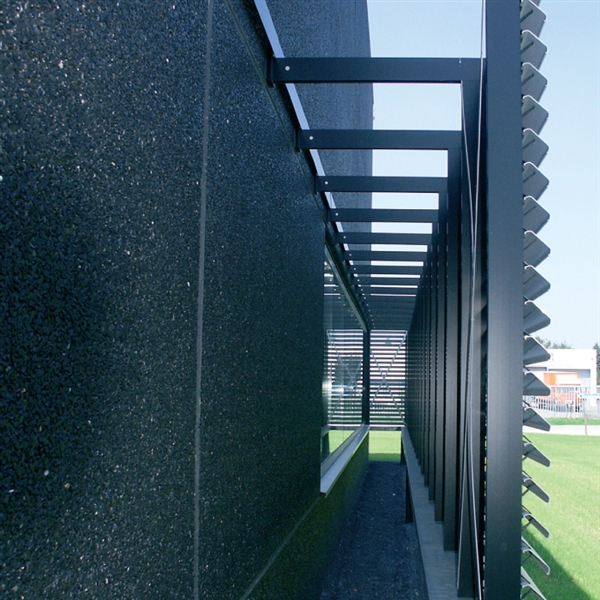

  • Sunclips: C-lamellen toe te passen als horizontale of verticale zonwering of gevelbekleding;

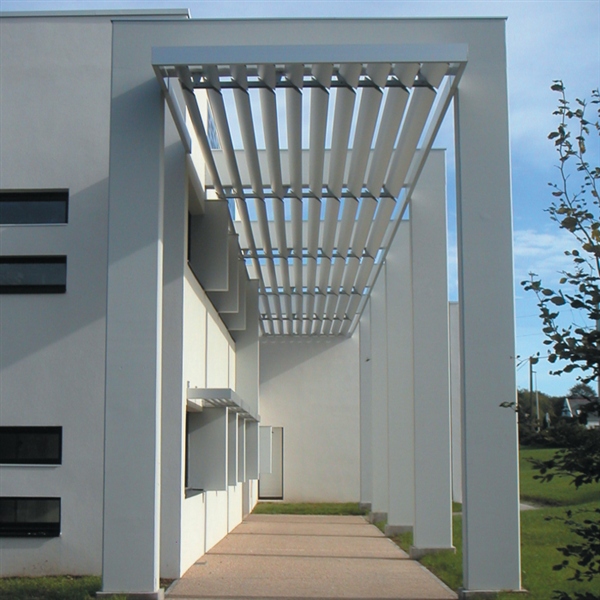

  • Icarus: ellipsvormige lamellen toe te passen als zonwering of gevelbekleding;

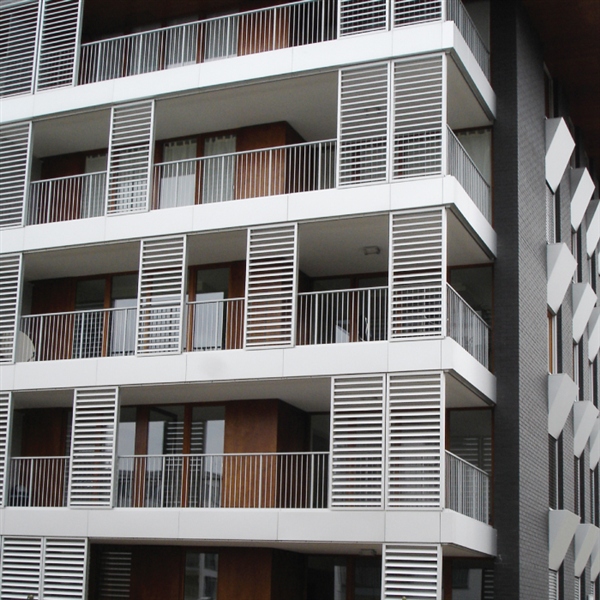

  • Loggia: vaste of verschuifbare panelen v.v. aluminium of houten lamellen;
  • Cilium: elektrische klapluiken voorzien van aluminium C-vormige Sunclips lamellen.

Kenmerken

Eén aanspreekpunt voor de ontwikkeling van uw zonwering tijdens advies, engineering, productie, levering en montage.

Referentienummers

Samenstelling

Systeemopbouw

Het assortiment zonwering bevat de volgende systemen:

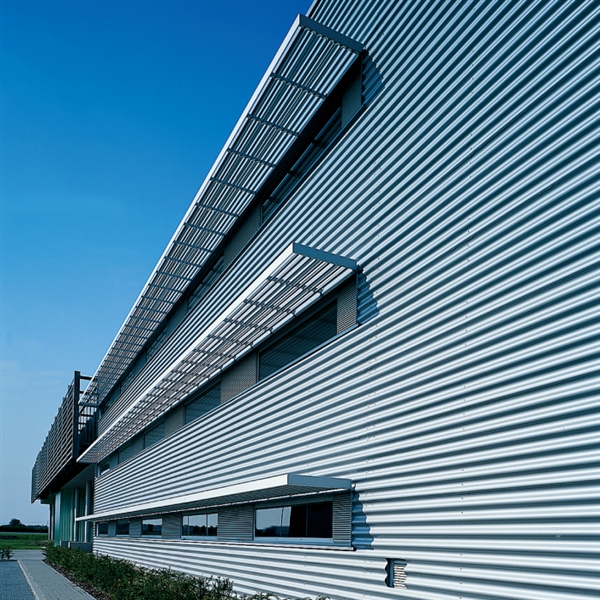

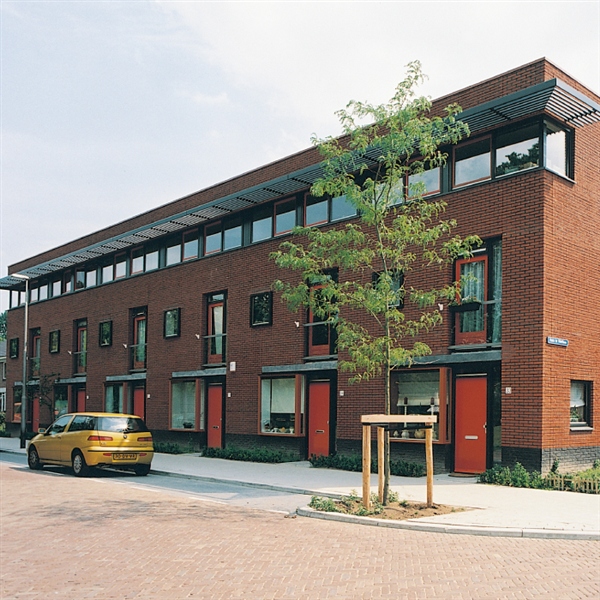

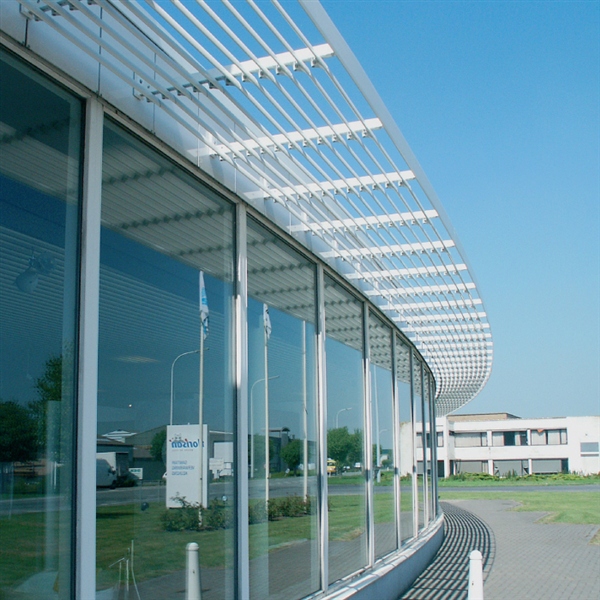

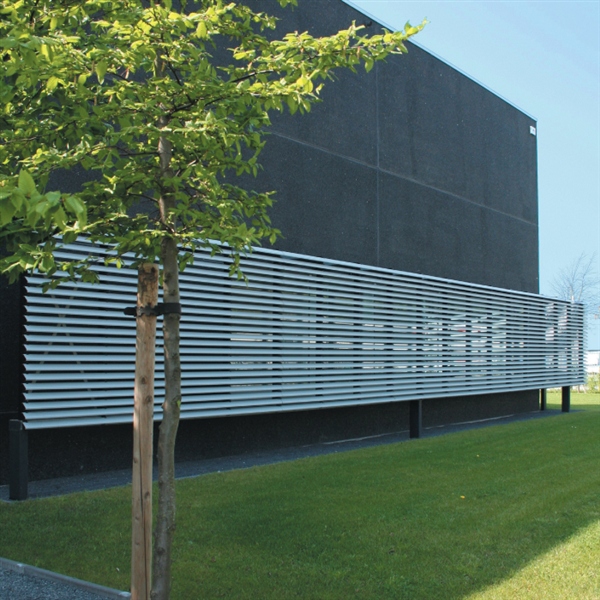

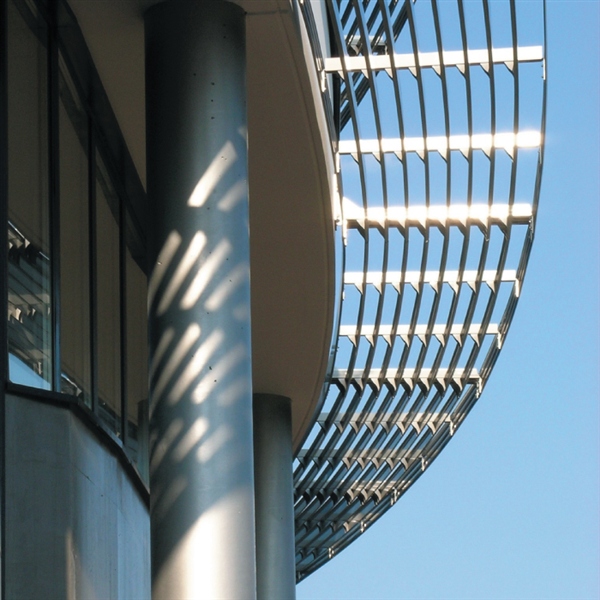

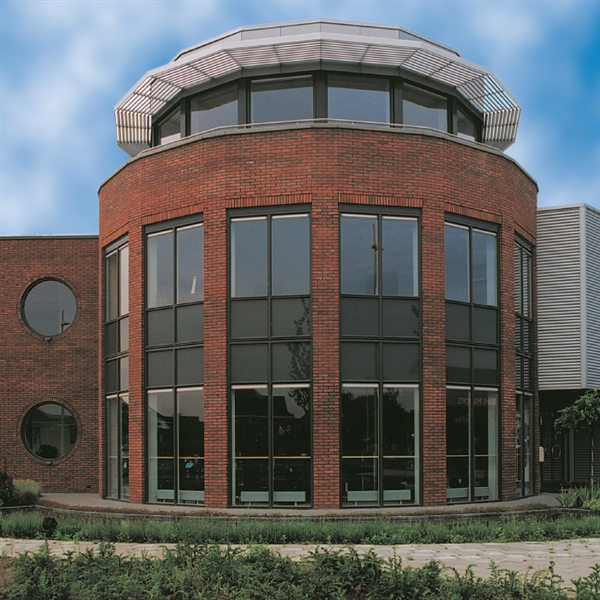

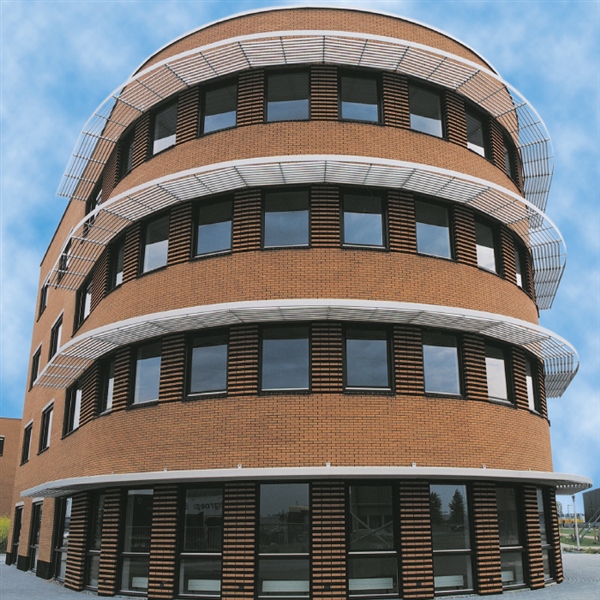

  • Sunclips: geëxtrudeerde aluminium profielen die toegepast kunnen worden als structurele zonwering of gevelbekleding. Er kan een keuze gemaakt worden uit vijf verschillende lamellen, diverse bevestigingsmogelijkheden en verticale of horizontale uitvoeringen;

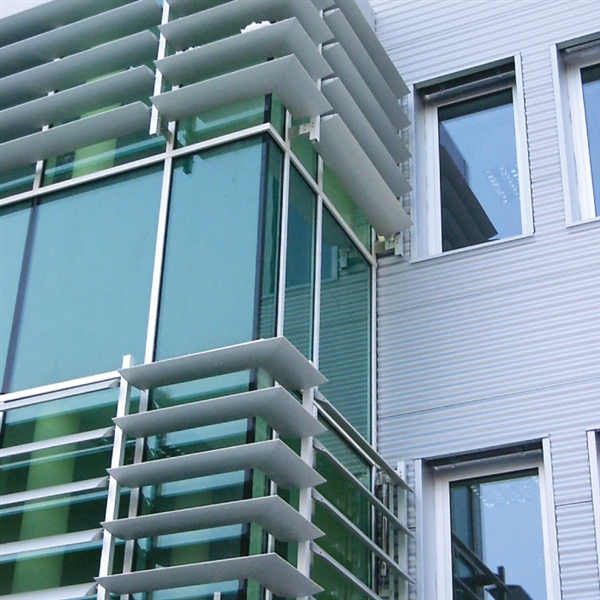

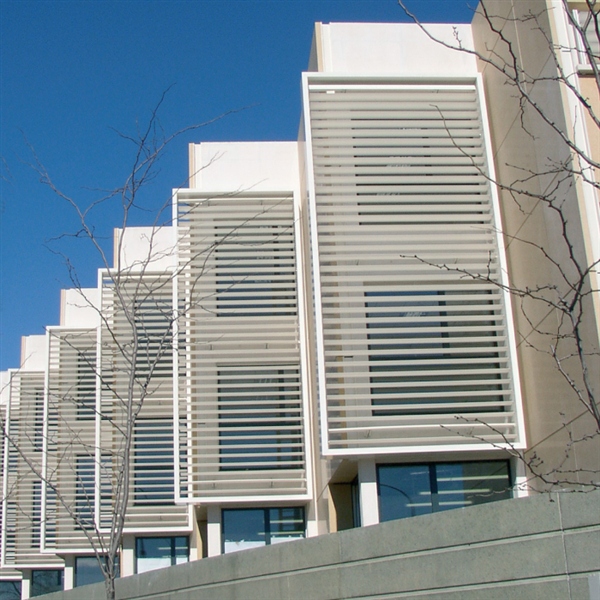

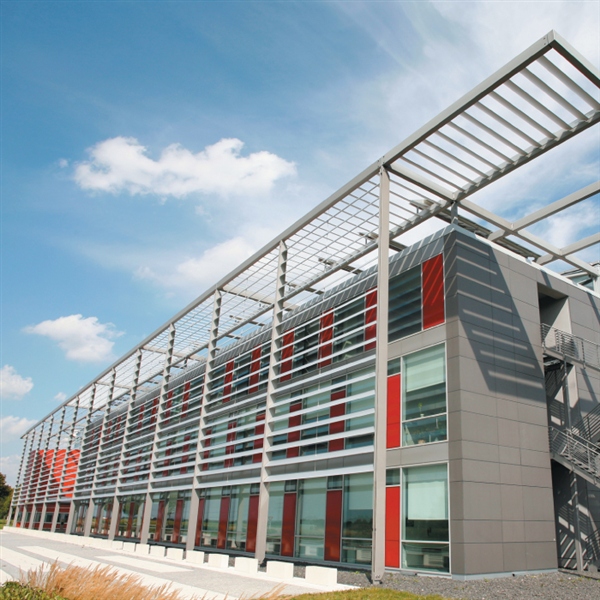

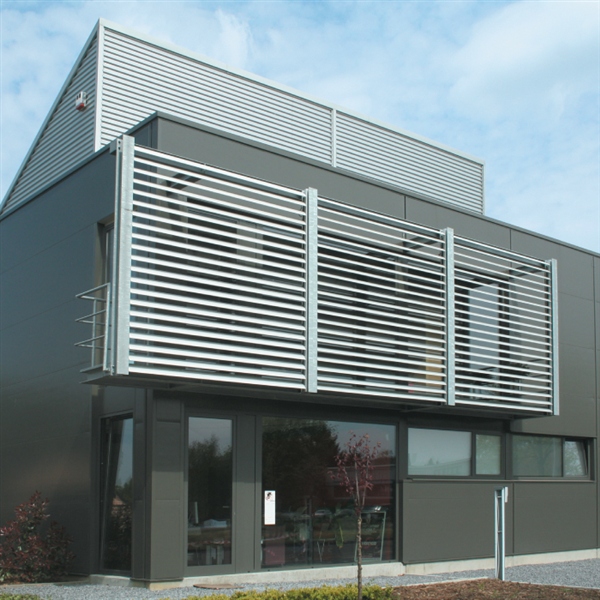

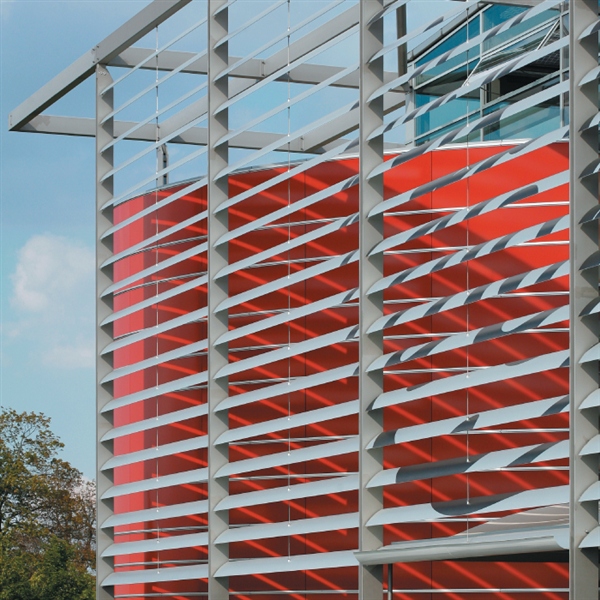

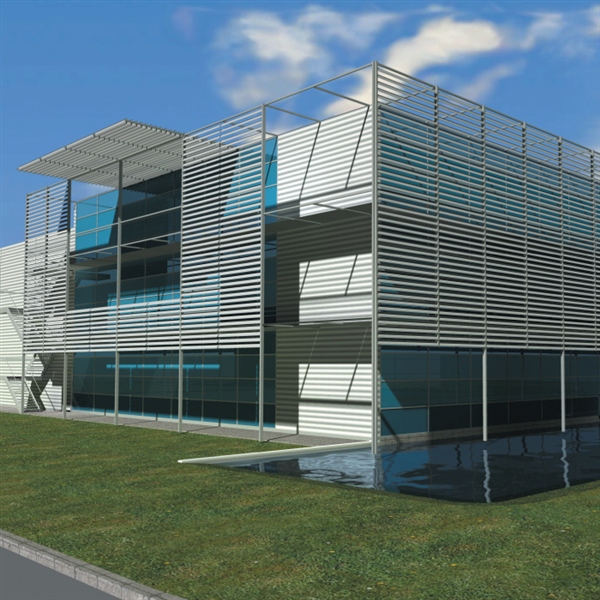

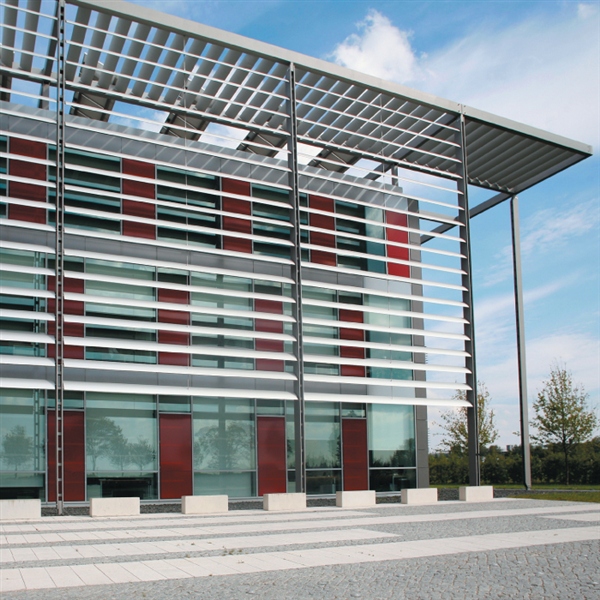

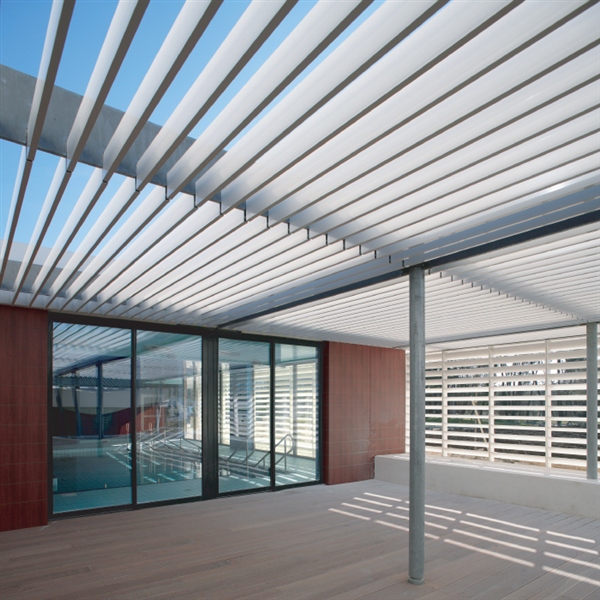

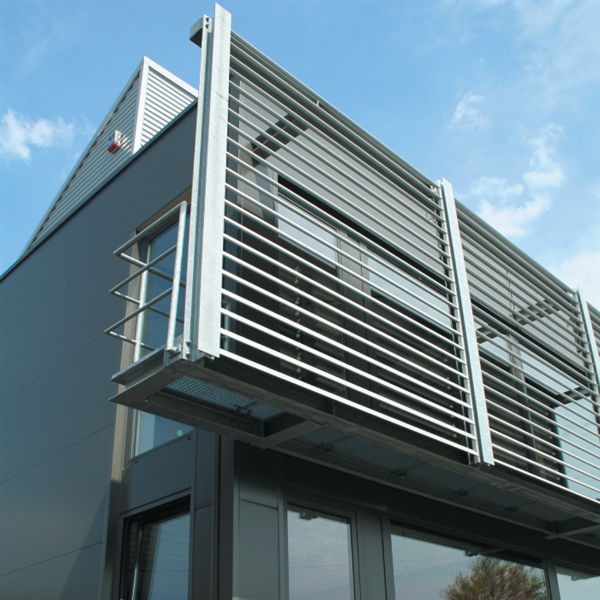

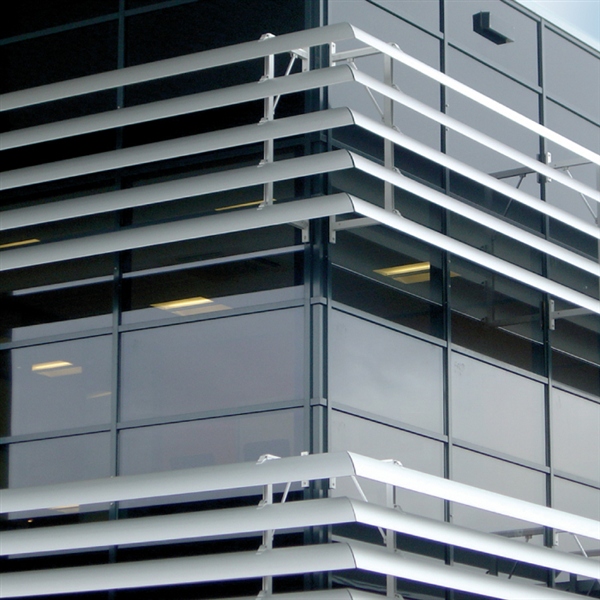

  • Icarus: geëxtrudeerde aluminium profielen die toegepast kunnen worden als zonwering of gevelbekleding. Keuze uit de Icarus Aero met lensvormige lamellen en de Icarus Plano met rechthoekige lamellen. Het systeem kan zowel horizontaal als verticaal uitgevoerd worden en met en zonder bewegende lamellen;

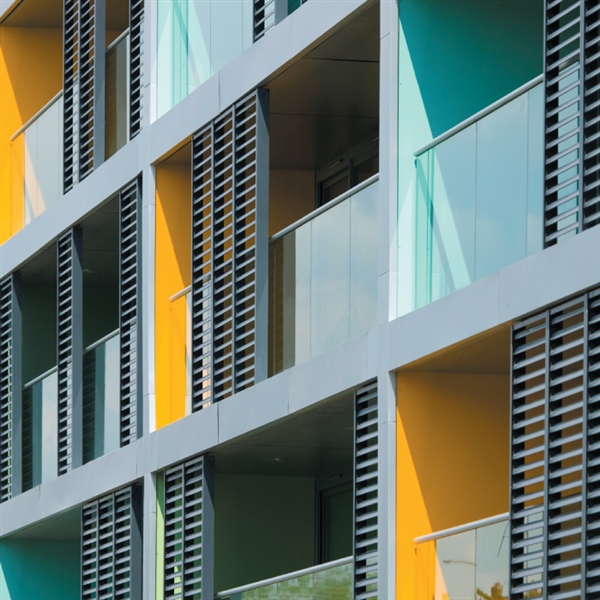

  • Loggia: aluminium vaste of verschuifbare panelen uit op maat geproduceerde kaderprofielen voorzien van aluminium of houten lamellen. De panelen worden in een aluminium geleidingsrail geplaatst en kunnen desgewenst enkelvoudig, symmetrisch en telescopisch worden toegepast;
  • Cilium: aluminium C-vormige Sunclips lamellen voorzien van elektrische klapluiken. In gesloten toestand ziet u een wand met doorlopende zonwering. Het systeem kan horizontaal worden uitgevoerd met de SE 96 en  SE 130 lamellen.
Elementopbouw

Storax biedt voor de 4 systemen zonwering ruime keuzemogelijkheden voor de uitvoering.

  • Sunclips:
    • Lamellen: Evo 96, Evo 96 perfo, Evo 130, Evo 176;

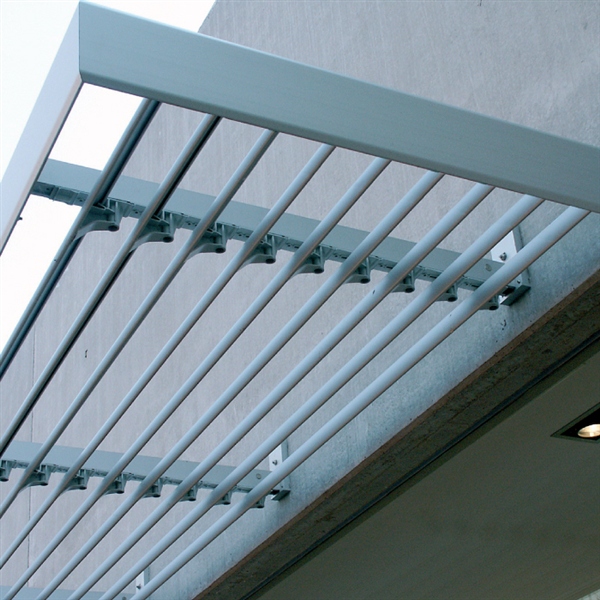

    • Bevestiging door middel van: muurplaat, mesconstructie of vliesgevelprofiel;
    • Uitvoeringen: horizontaal, horizontaal in cassettes, gebogen, verticaal, verticaal in cassettes.
  • Icarus:
    • Lamellen: ST-IC Aero 100, 125, 150, 200, 250, 300, 400 en 480 en de ST-IC Plano 60, 150 en 200;
    • Uitvoeringen:
      • Cassette;
      • Het Quickfix systeem: verticaal met de lamellen horizontaal, verticaal met de lamellen eveneens verticaal of horizontaal;
      • Beweegbaar verticaal met de lamellen horizontaal, beweegbaar verticaal met de lamellen eveneens verticaal en beweegbaar horizontaal.
  • Loggia:
    • Lamellen: ICR-066-alu, ICR-066-hout (WRC), ST-066-01, ST-066-21, ST-IC-A-125, ST-IC-A-150, ST-IC-P-150 en ST-E-130;
    • Uitvoeringen: als enkelvoudig panel, symmetrische panelen en telescopische panelen. Ook leverbaar in een privacy uitvoering.
  • Cilium: de op maat geproduceerde kaderprofielen kunnen uitgevoerd worden met alle Sunclips en Icarus lamellen.
Materiaal

Alle lamellen en profielen zijn gemaakt van geëxtrudeerd aluminium voorzien van een legering kwaliteit 6063F22.

Oppervlaktebehandeling

Lamellen en profielen: geanodiseerd (20 micron) F1, polyester poedercoating in alle RAL, Sikkens, NCS en Interpon kleuren (60-80 micron). Afwijkende laagdikte van anodisatie of poedercoating op aanvraag.

Vorm en afmeting

Vorm

Voor de vorm, zie foto's in de carrousel en de documentatie onder het tabblad "Documentatie".

Afmetingen
  • Sunclips: standaard is de steek van de lamellen 100 mm, andere tussenafstanden zijn mogelijk afhankelijk van de toepassing en type van de lamel.
  • Icarus:

Storax Icarus Aero lamel

Breedte (mm)

Hoogte (mm)

ST-IC A100

100

32

ST-IC A125

125

25

ST-IC A150

150

32

ST-IC A200

200

35

ST-IC A250

250

42

ST-IC A300

300

50

ST-IC A400

400

60

ST-IC A480

480

80

Storax Icarus Plano lamel





ST-IC P060

60

10

ST-IC P150

150

30

ST-IC P200

200

40

  • Loggia en Cilium: voor afmetingen zie documentatie onder het tabblad "Documentatie".
Kleur

Lamellen en profielen zijn leverbaar in alle RAL, Sikkens, NCS en Interpon kleuren (60-80 micron).

Toepassing

Bruikbaarheid, functioneel
  • De zonweringsystemen Sunclips en Icarus kunnen zowel als structurele zonwering of als gevelbekleding toegepast worden;
  • Het Loggia zonweringsysteem bestaat uit vaste of verschuifbare panelen die als zonweringsysteem in de buitengevel toegepast kunnen worden;
  • Het Cilium zonweringsysteem bestaat uit de structurele Sunclips lamellen voorzien van beweegbare klapluiken.



Verwerking en montage

Transport

Door Storax b.v.

Opslag

Volgens voorschriften fabrikant.

Economische factoren

Prijzen

Volgens opgave Storax b.v.

Leveringsvoorwaarden

Volgens opgave Storax b.v.

Levering

Door Storax b.v.

Levertijd

8 weken na goedkeuring tekenwerk.

Leveringsgebied

Nederland.

Technische service

Toepassingsmogelijkheden, technische documentatie, advies, details, metingen en montage door Storax b.v. en onder het tabblad "Documentatie".

Referenties

Referentieadressen
High Tech Campus Eindhoven
Toyota Garage Emmen

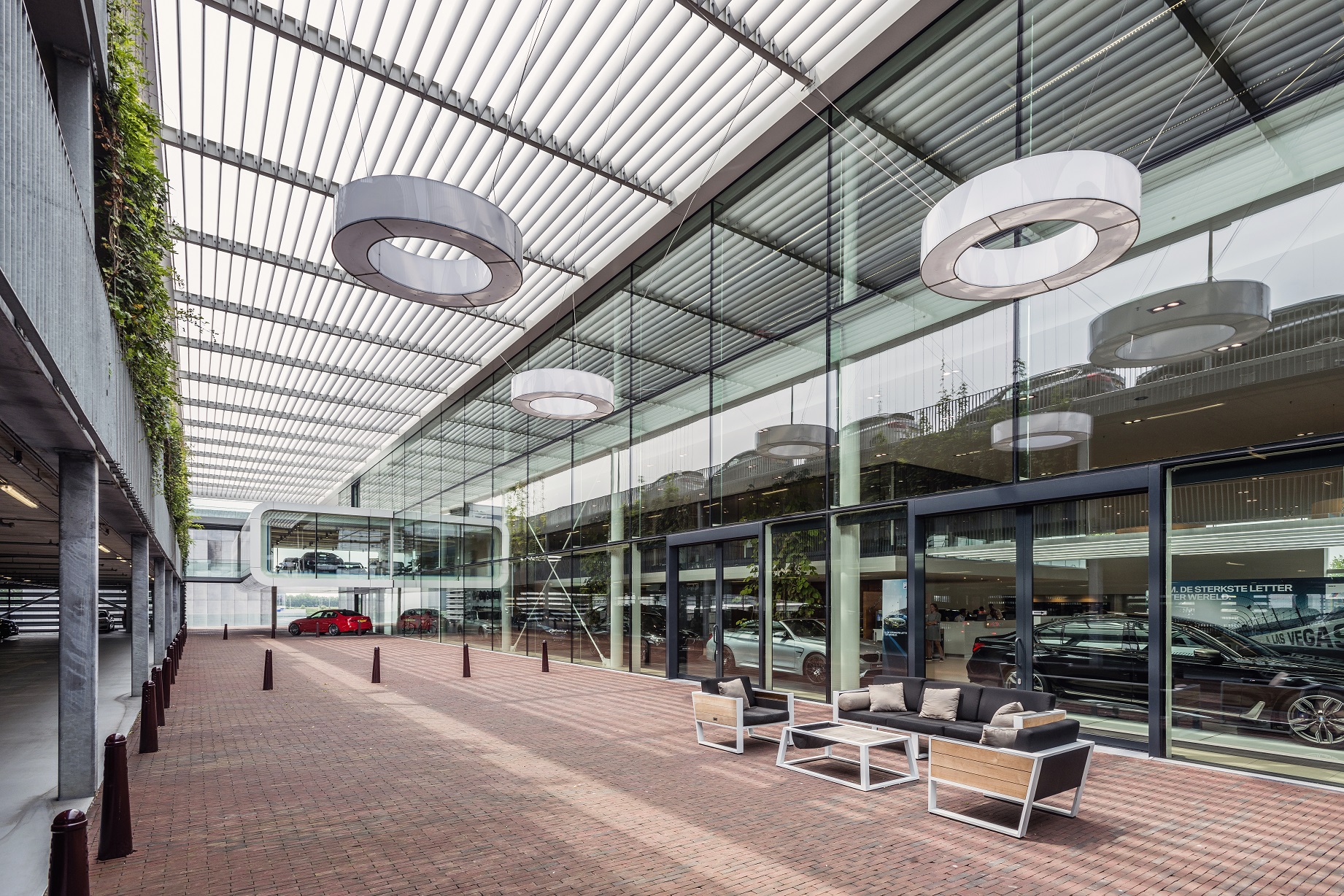

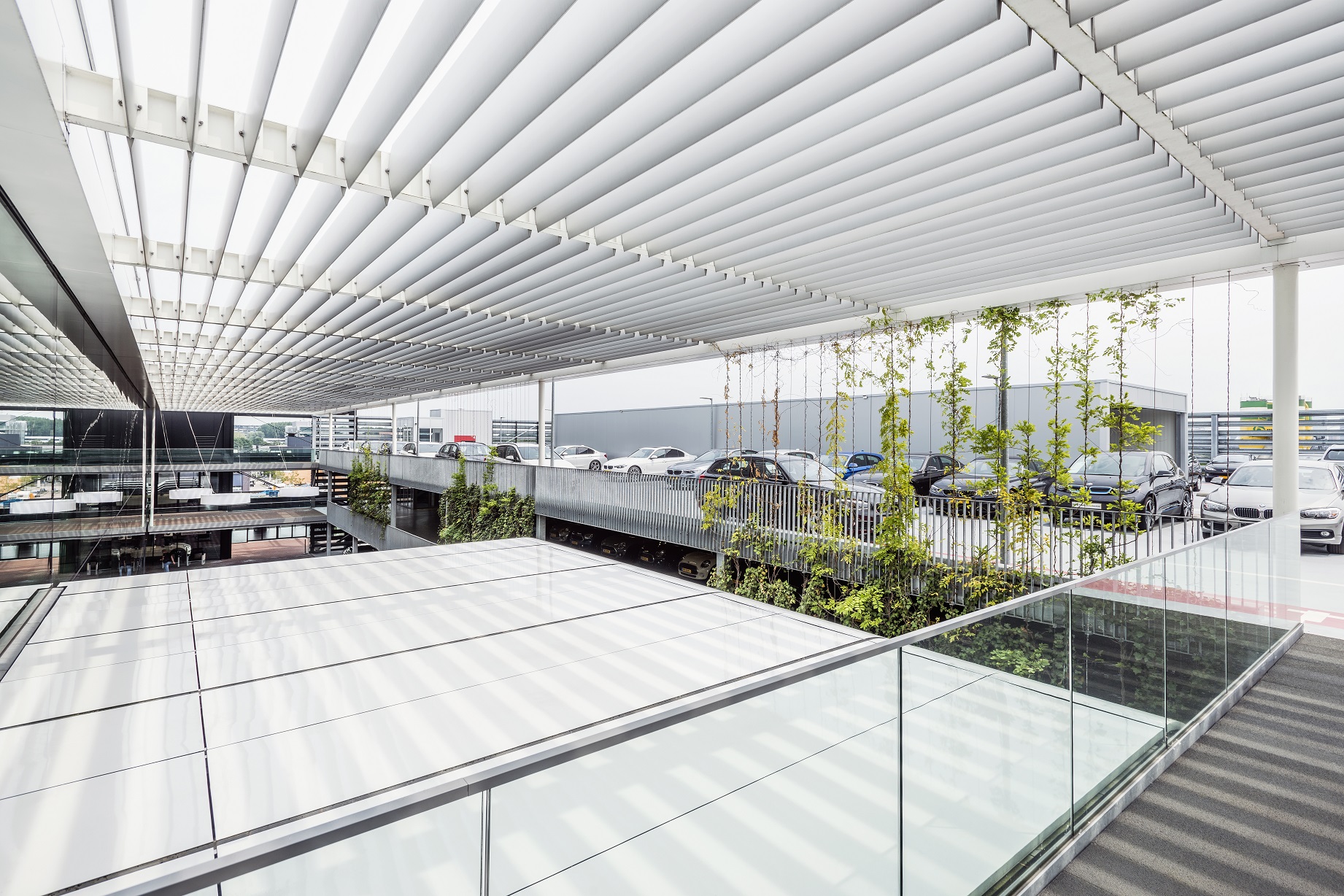

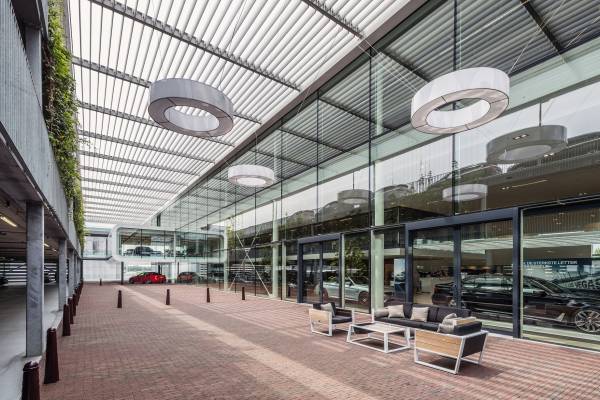

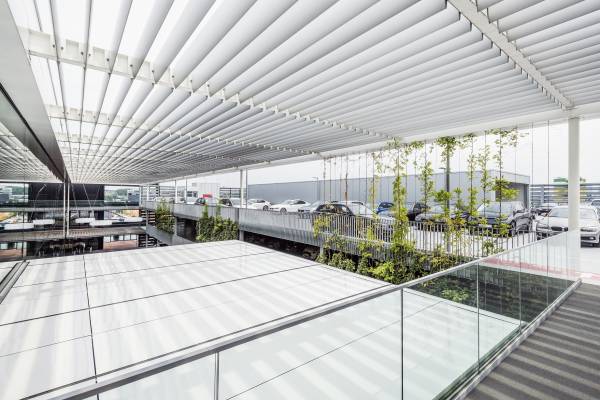

BMW Garage Lijnden
ABN-Amro Stadskanaal
Universiteitsbibliotheek Utrecht
Q-park Rotterdam
Menken Salades Sassenheim
