Hagodeck vloerluiken in staal, roestvaststaal en aluminium

Hagodeck-vloerluiken, als er onzichtbare vloerluiken verlangd worden

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig
Stel hier uw vraag

Omschrijving

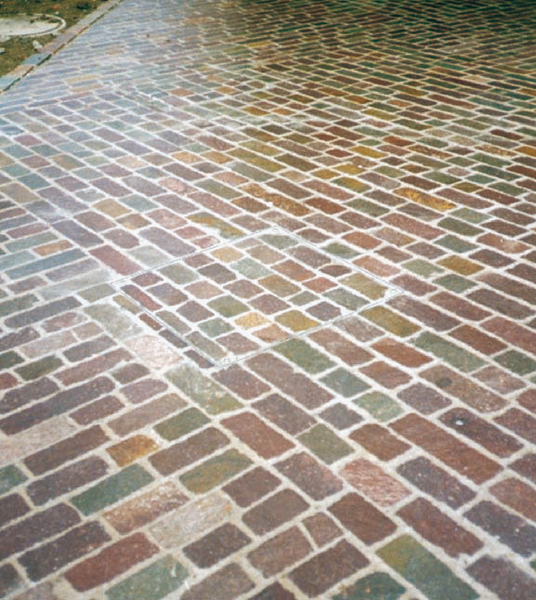

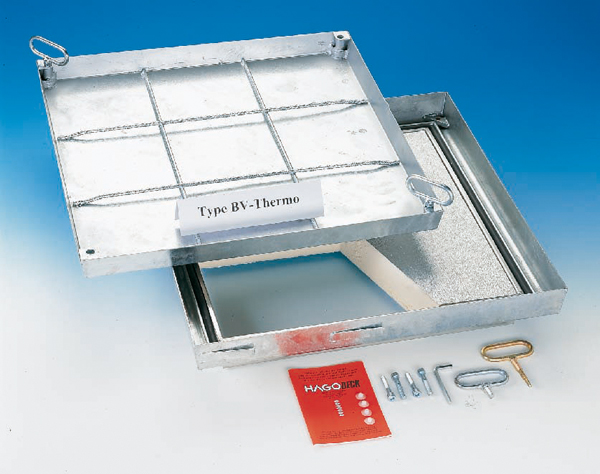

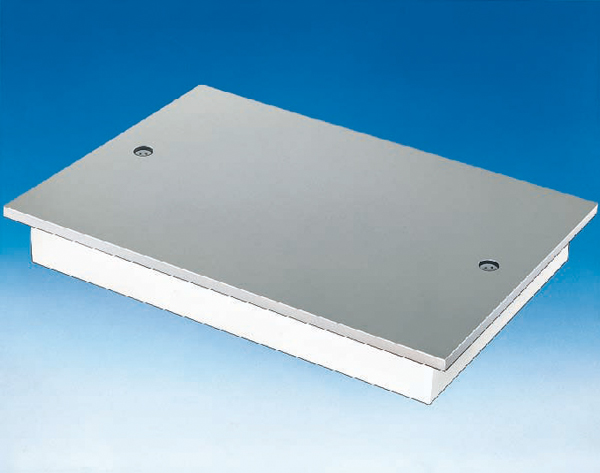

Hagodeck-vloerluiken en -kanaalafdekkingen in vele afmetingen en verschillende uitvoeringen, voor middelzware en zware belastingen. Voor toepassing binnen en buiten en waar "onzichtbare" vloerluiken verlangd worden.

Referentienummers

Samenstelling

Systeemopbouw

Vloerluiken en kanaalafdekkingen in de volgende uitvoeringen en typen:

TypeUitvoeringOmschrijvingBreuklast (kN)Inbouwhoogte (mm)

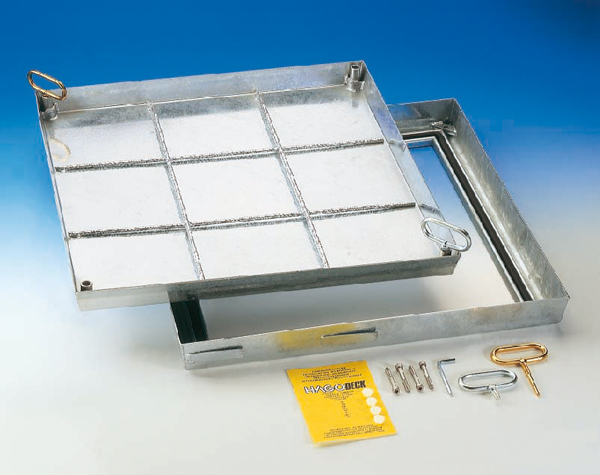

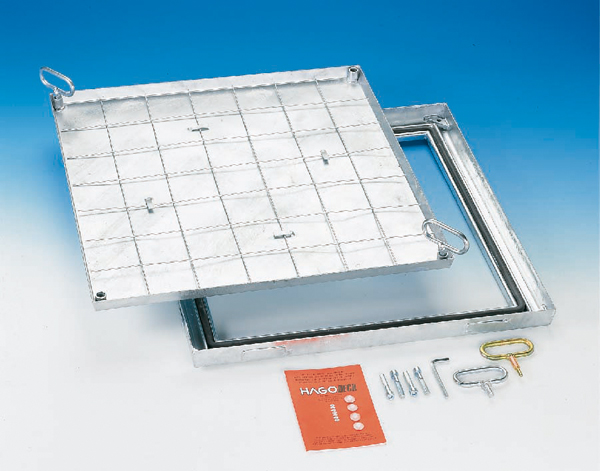

BVstaalreuk- en waterdicht12575
RVstaalmet putdeksel van tranenplaat1560

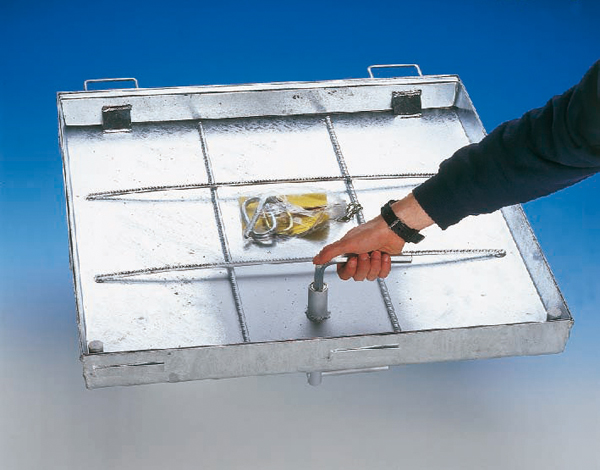

BV-GDstaalals type BV, met schranier en gasveer12575
BVErvsstandaardluik, reuk- en waterdicht12575

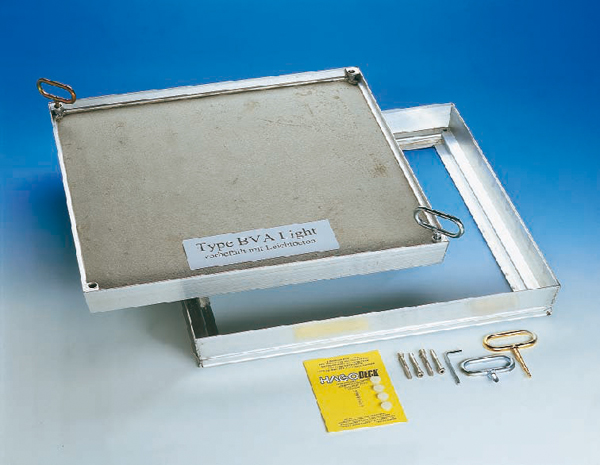

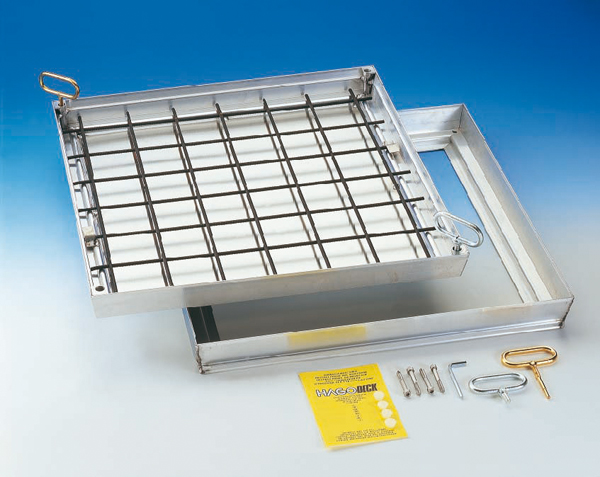

BVAaluminiumals type BV, reuk- en waterdicht12576

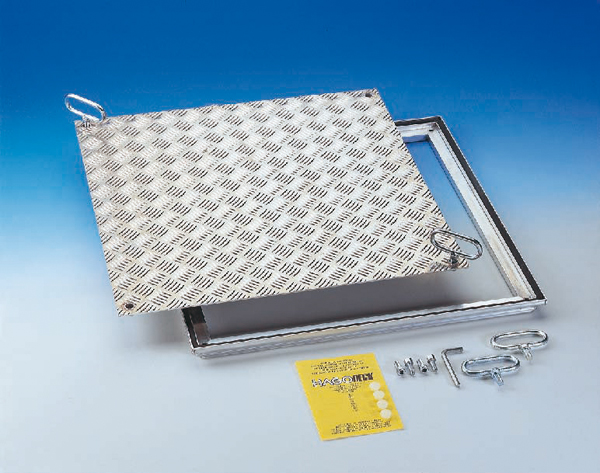

RVAaluminiummet putdeksel van tranenplaat1535

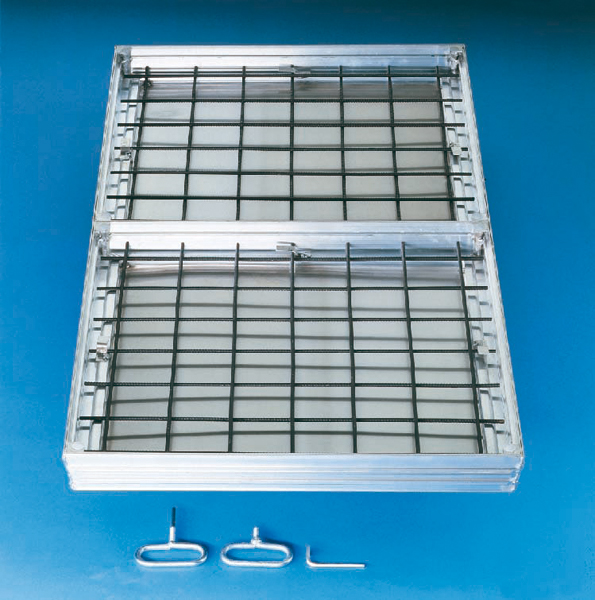

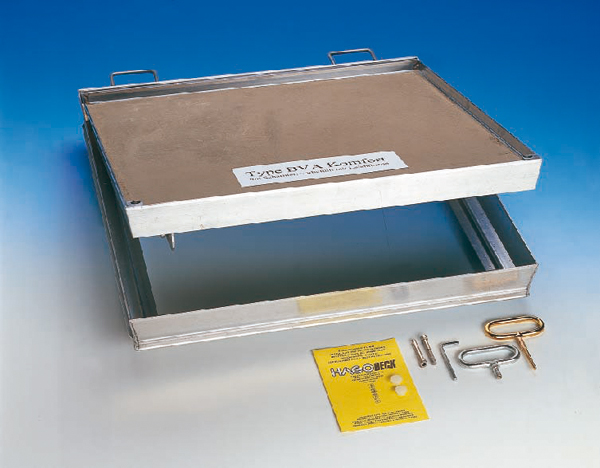

BVA multialuminiumals type BVA, meerdelig12576

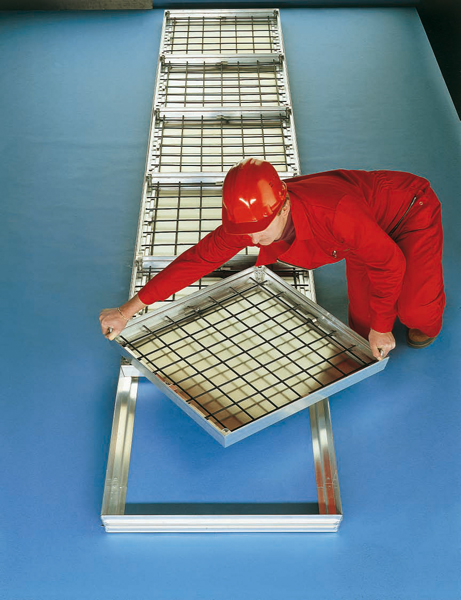

BV-RA alualuminiumkanaalafdekking, reuk- en waterdicht12576


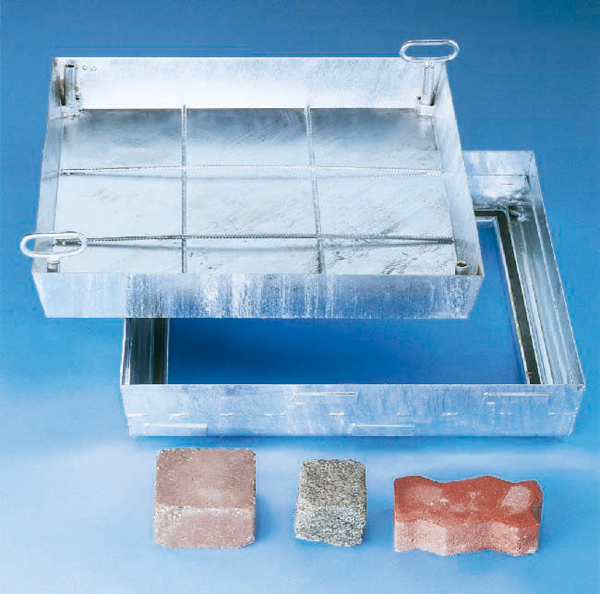

Naast bovengenoemde uitvoeringen zijn tevens speciaal versterkte luiken (belasting tot 400 kN) en extra diepe luiken (luikdiepte 100 mm) leverbaar.

De luiken worden gevuld met beton en afgewerkt met een vloerbedekking naar keuze.

Elementopbouw

Uitvoering:

  • Staal:

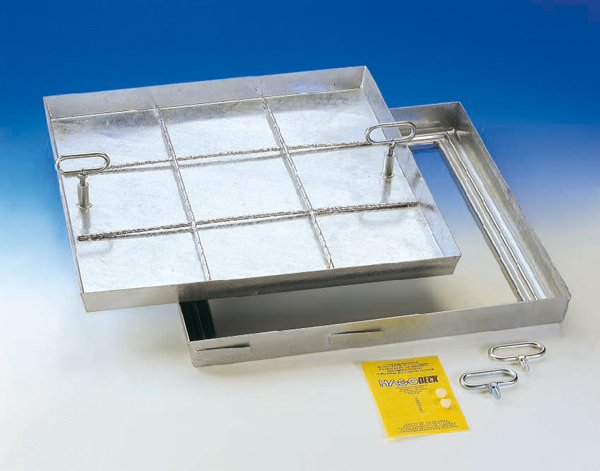

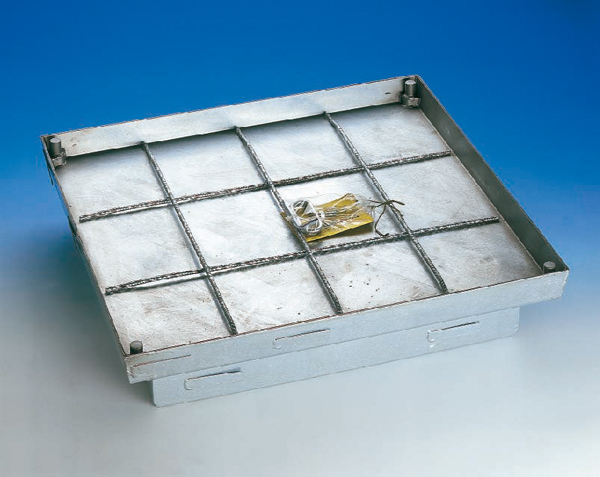

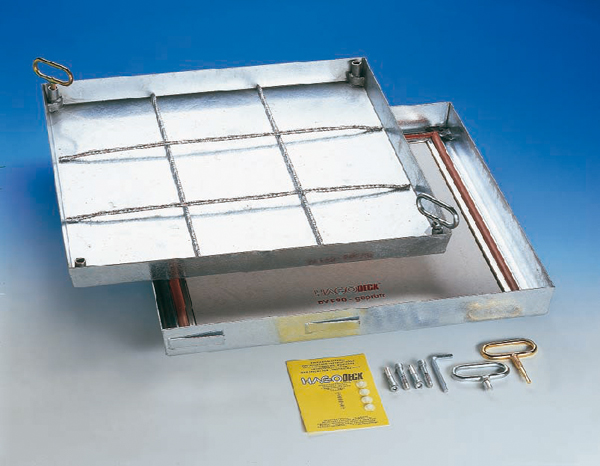

    • Type BV: putrand en luik koudgevormd-plaatstaal, dik 2 mm. Vloerluik aan de binnenzijde voorzien van draadhulzen t.b.v. handgrepen en kruiselings vastgelaste wapening van Torstaal Ø 8, resp. Ø 12 mm. Omranding voorzien van betonankers. Zichtbare rand na het opvullen 4-5 mm. Tevens voorzien van rubberafdichting (bestand tegen chemicaliën) en inbusbouten t.b.v. fixatie van het luik in de putrand.

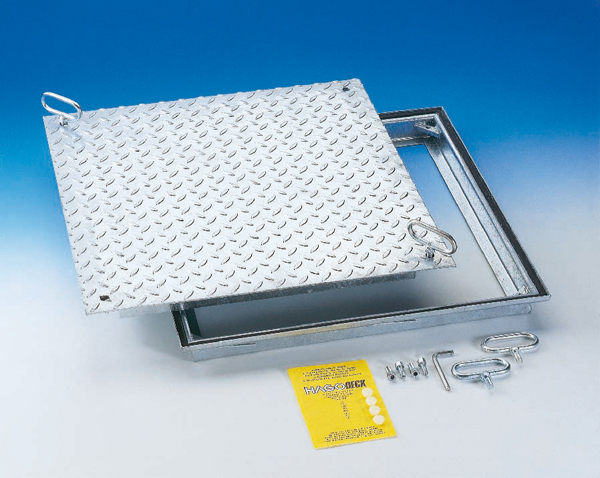

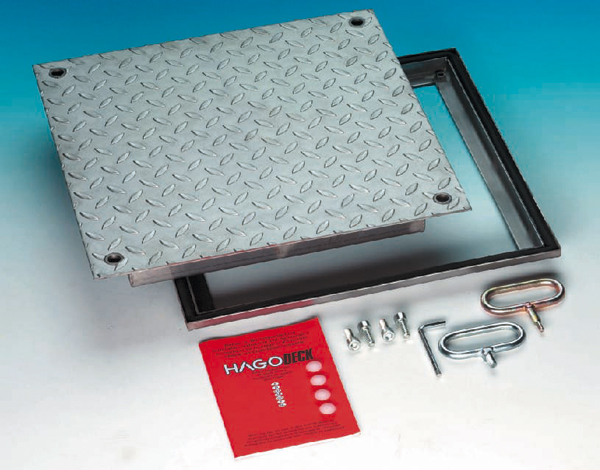

    • Type RV: putdeksel van tranenplaat

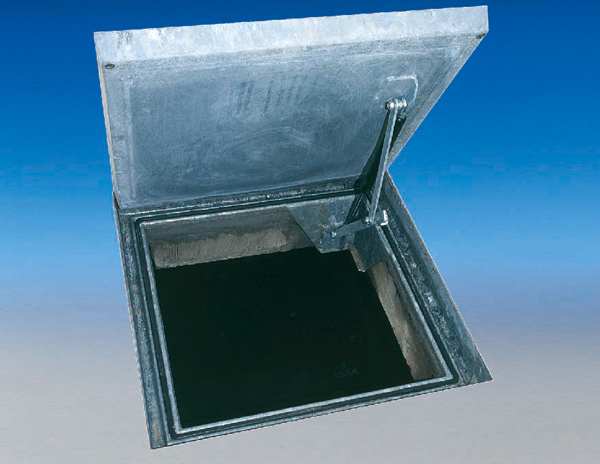

    • Type BV-GD: als type BV doch luik met scharnier en gasveer
  • Roestvast staal:

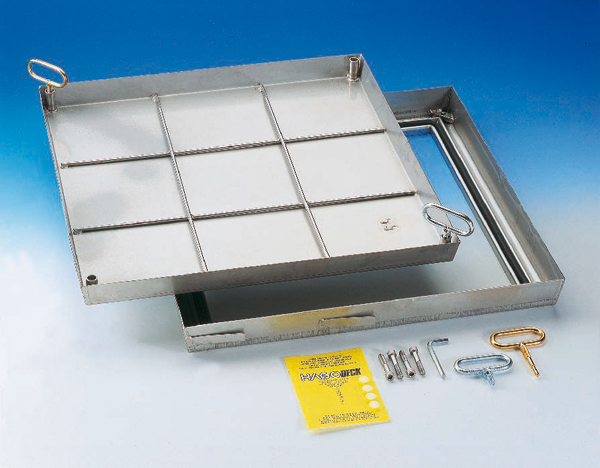

    • Type BVE: als type BV doch uitgevoerd in RVS. Kwaliteit 304
  • Aluminium:
    • De samenstelling van de verschillende aluminiumtypen komt overeen met de overeenkomstige stalen typen, met dien verstande dat de omranding en het luik uitgevoerd zijn in aluminium.
Materiaal

Luiken en omranding:

  • Staal: thermisch verzinkt staal, dik 2 mm
  • Roestvast staal: AiSi 304, dik 2 mm
  • Aluminium: AlMgSi 0,5 (50 ST)

Afdichting: rubber

Toebehoren

Afdekkapjes van kunststof t.b.v. draadhulzen

Vorm en afmeting

Vorm

Zie afbeeldingen. Luiken worden uitgevoerd met verdiepte bodem c.q. tranenplaat.

Afmetingen
TypeBinnenmaat putomranding (mm)Uitwendige afmeting (mm)TypeBinnenmaat putomranding (mm)Uitwendige afmeting (mm)
BV 33300 x 300435 x 435BVE 33300 x 300435 x 435
BV 45450 x 450585 x 585BVE 55500 x 500635 x 635
BV 55500 x 500635 x 635BVE 64600 x 400735 x 535
BV 64600 x 400735 x 535BVE 66600 x 600735 x 735
BV 66600 x 600735 x 735BVE 86800 x 600935 x 735
BV 86800 x 600935 x 735BVE 88800 x 800935 x 935
BV 88800 x 800935 x 935BVE 1101.000 x 1.0001.135 x 1.135
BV 1061.000 x 6001.135 x 735BV-GD 66600 x 600735 x 752
BV 1081.000 x 8001.135 x 935BV-GD 86800 x 600935 x 752
BV 1101.000 x 1.0001.135 x 1.135BV-GD 88800 x 800935 x 952
BVA 33300 x 300420 x 420RVA 33300 x 300385 x 385
BVA 45450 x 450570 x 570RVA 55500 x 500585 x 585
BVA 55500 x 500620 x 620RVA 64600 x 400685 x 485
BVA 64600 x 400720 x 520RVA 66600 x 600685 x 685
BVA 66600 x 600720 x 720RVA 86800 x 600885 x 685
BVA 86800 x 600920 x 720RVA 88800 x 800885 x 885
BVA 88800 x 800920 x 920RVA 1061.000 x 6001.085 x 685
BVA 1061.000 x 6001.120 x 720RVA 1101.000 x 1.0001.085 x 1.085
BVA 1081.000 x 8001.120 x 920
BVA 1101.000 x 1.0001.120 x 1.120
RV 64600 x 400705 x 505
RV 66600 x 600705 x 705
RV 86800 x 600905 x 705
RV 88800 x 800905 x 905
Gewicht

Afhankelijk van de putafmeting en materiaal.

Prestaties

Brandbaarheid

Onbrandbaar

Brandwerendheid

Luiken gevuld met beton conform ENV 206 en gefixeerd met bouten: 60 minuten.

Luchtdoorlatendheid, waterdichtheid

Reuk- en waterdichte typen: reuk- en waterdicht tot een druk van 150 Pa.

Aarding

De constructie kan worden geaard.

Toepassing

Bruikbaarheid, functioneel

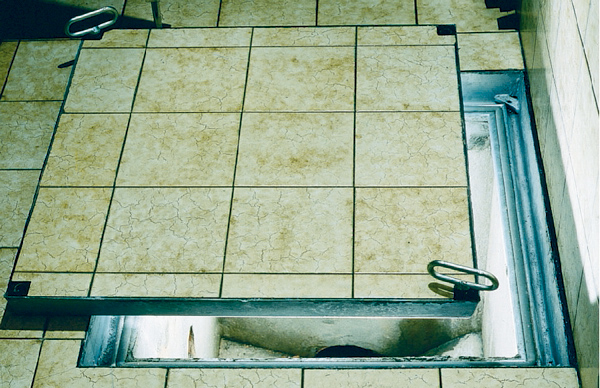

Vloerluiken: voor toepassing als stabiel luik of kanaalafdekking binnen en buiten, in het bijzonder wanneer er een "onzichtbare" afdekking verlangd wordt. In het bijzonder geschikt voor bedrijfskeukens, wasruimtes, scholen en andere utilitaire ruimten.

Ontwerpdetails

Ontwerpdetails en gegevens, op aanvraag, in gedetailleerde bedrijfsdocumentatie.
Luikvulling: beton conform ENV 206; vloerafwerking naar wens.

Bestektekst

Zie STABU-bestekspecificaties onder tabblad "Bestek & CAD".

Verwerking en montage

Transport

Door leverancier verpakt in kartonnen hoekstukken.

Opslag

Droog opslaan.

Verwerking

Montage volgens handleiding.

Afwerking

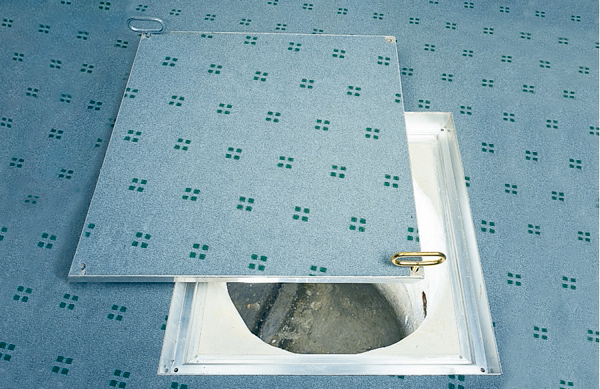

Het luik kan voorzien worden van een vloerbedekking naar wens: tapijt, PVC, linoleum, keramische en natuursteentegels.

Veiligheid

In gevulde en geplaatste toestand kunnen de luiken niet door kinderen geopend worden.

Kwaliteit en garantie

Fabrieksgarantie.

Economische factoren

Prijzen

Volgens opgave leverancier.

Leveringsvoorwaarden

Volgens de algemene leverings- en betalingsvoorwaarden, gedeponeerd bij de Arrondissementsrechtbank te Dordrecht.

Levering

Door Storax B.V.

Levertijd
  • Standaardafmetingen: uit voorraad
  • Kanaalafdekkingen: volgens opgave Storax B.V.
Leveringsgebied

Nederland

Verpakking

Inclusief

Technische service

Advies door Storax B.V.

Referenties

Referentie adressen

Referentielijst op aanvraag.

Contactgegevens
