Solatube ECO daglichtsysteem - Voor passiefbouw

Referentienummers

• Daglichtbuizen
• SOLATUBE ECO
• (37) Dakopeningen
• 30.41 dakvensters, 30.43 daklichtkoepels en daklichtkappen
• Daglichtbuis, Lichttunnel

---

Samenstelling

Systeemopbouw

De Solatube^® Daglichtsystemen maken elke ruimte tot een fris en helder vertrek. De Energy Care Optima daglichtbuis is een product die voldoet aan de hoogste isolatie-eisen. Er wordt maximaal op het energieverbruik bespaart. De Energy Care Optima daglichtbuis is leverbaar in twee types:

• 160 DS ECO Ø 250 mm voor hellend dak;
• 160 DS ECO Ø 250 mm voor plat dak;
• 290 DS ECO Ø 350 mm voor hellend dak;
• 290 DS ECO Ø 350 mm voor plat dak.

Elementopbouw

De Energy Care Optima wordt geleverd met twee lichtbuizen, een plafondplaat, binnenkoepel, geïsoleerde dakopstand, isolatielens en bevestigingsmateriaal. De levering zal dus een complete set (excl. isolatiemateriaal) bevatten.

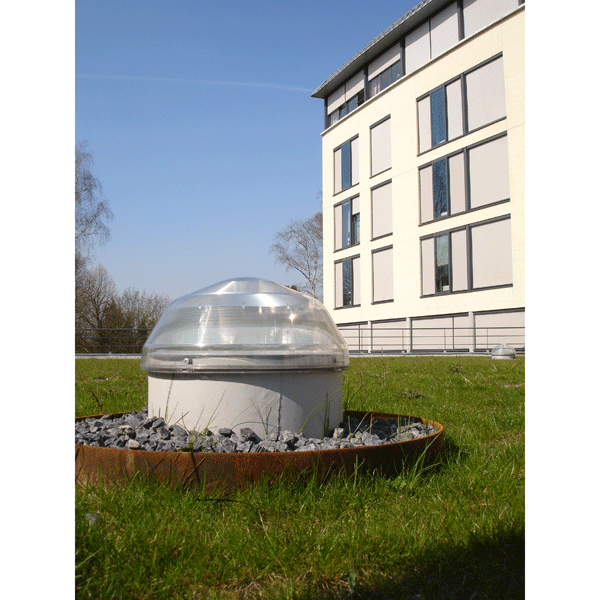

• Lichtkoepel
  De hoogwaardige acrylaat 3,25 mm, lichtkoepel met 25 cm doorsnede is zeer stevig en heeft een hoge lichtopbrengst. De lichtkoepel is voorzien van de LightTrackerTM reflector, die aan de noordzijde wordt geplaatst om extra daglicht op te vangen. De lichtkoepel zorgt voor een uitstekend gereguleerde lichtopbrengst en een optimaal visueel comfort. De lichtkoepel is geheel voorzien van driehoekige ringen aan de binnenzijde, die het licht afbuigen. Deze RayBender^® 3000 Technology verhoogt de lichtopbrengst bij lage zonnestand. In de top van de koepel zorgt deze voor afkaatsing van overvloedig licht tijdens zomerse middaguren. De montage van de koepel is eenvoudig door een kliksysteem. De lichtkoepel is voor beide systemen exact hetzelfde, slechts de diameter verschilt.
• Binnenkoepel
  De heldere binnenkoepel creëert een dubbel koepelsysteem. De binnenkoepel wordt vastgeklikt op de koepelring. Hoogwaardig acrylaat 2,9 mm.
• Dakopstand
  Voor de Energy Care Optima variant is er de dubbelwandige dakopstand van aluminium, 150 mm hoog. Deze is gevuld met isolatiemateriaal en voor toepassing op vlakke en licht hellende daken die voorzien zijn van bitumen, kunststof, bitumen shingles of sedum-/groene dakbedekking. Eenvoudige isolatie wordt gerealiseerd met de meegeleverde neopreen isolatiemat (flashing insulator). Dit universele indekstuk voor pannendaken is eenvoudig in te kloppen in de juiste golfvorm voor uw pannendak. Voor hellend dak is geen apart bochtstuk nodig.
• Lichtbuizen
  Alle lichtbuizen zijn voorzien van het gepatenteerde reflectiemateriaal Spectralight^® Infinity (reflectiewaarde: 99,7%) voor maximale benutting van het daglicht. De lichtbuis hangt vrij in de ruimte en wordt aan de onderzijde afgesloten door een plafondplaat met witte sierring.
• Verleng- en bochtstukken
  Voor het overbruggen van grotere afstanden en het ontwijken van obstakels in de dakconstructie zijn verleng- en bochtstukken leverbaar. De verlengbuizen zijn netto 35 cm en 56 cm in lengte. De bochtstukken van 58 cm kunnen traploos gedraaid worden van 0-90º en kan voor elke situatie op maat worden ingekocht. De buizen kunnen tot 12 m worden verlengd en schuiven in elkaar, op maat maken is zelden nodig. De verleng- en bochtstukken zijn geheel voorzien van het Spectralight Infinity reflectiemateriaal (reflectiewaarde: 99,7%).
• Plafondplaten
  Er is keuze uit de plafondplaten Prismatic en OptiView^®. De Prismatic plafondplaat maakt door de speciale oppervlaktestructuur een optimaal diffuse lichtspreiding mogelijk. De OptiView plafondplaat heeft sierlijke fresnel lenzen voor een optimaal brede lichtspreiding. Daarbij kan voor de sierring gekozen voor een RVS-look of een witte uitvoering.
• Isolatielens
  Bij de Energy Care Optima wordt een heldere acrylaat isolatielens meegeleverd. Deze wordt bevestigd op de plafondbuis (of het bovenste verlengstuk). Hierdoor wordt het luchtdichte compartiment in tweeën gesplitst.
• Isolatiefolie
  Om de optimale isolatiewaarden van de Energy Care Optima variant te bereiken, wordt de buitenzijde van de complete lichtbuis met extra isolatiefolie omkleed. Gebruik dampdichte meerlaagse folie met een warmetegeleidingscoëfficiënt van 0,04 W/mK. Deze folie wordt niet meegeleverd.

Accessoires

• Verlichtingsarmatuur, geschikt tot 75 Watt;
• Daglichtdimmer, sluit de lichtkoker af met vlinderklep;
• Design afstandsbediening Intense t.b.v. daglichtdimmer (3 types)
• Ventilatie-unit, 230 Volt, 185 m³/ uur, geschikt voor 160 DS;
• Plafondplaat Vusion met keuze sierring Wit en RVS-look;
• Plafondplaat OptiView^® met keuze sierring Wit en RVS-look;
• Plafondplaat Frosted Shade met sierring Wit;
• Effectlens (optioneel, 3 types);
• Bochtstuk, traploos van 0-90°, netto lengte 50 cm;
• Verlengstuk netto lengte 35 cm;
• Verlengstuk netto lengte 56 cm;
• Lichtkoepel in polycarbonaat (optioneel);
• Service onderdelen.

---

Vorm en afmeting

Vorm

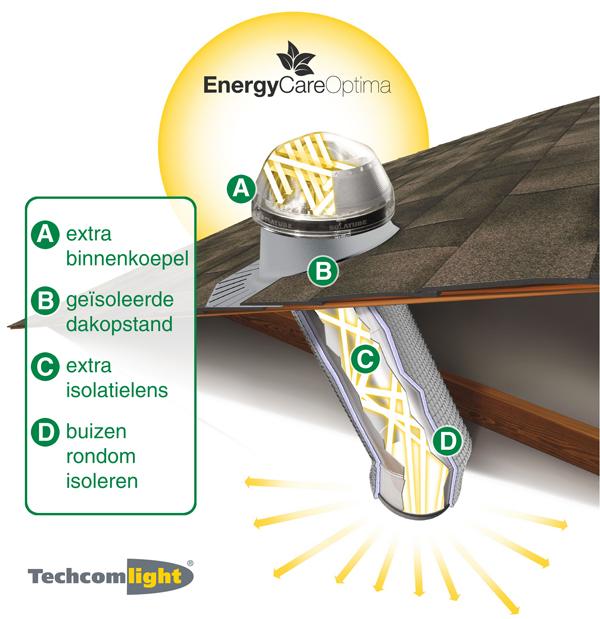

De vorm van de Solatube daglichtbuis is door Techcomlight uitgewerkt in een afbeelding.

Afmetingen

Type	Diameterø	EDCS oppervlak *	Te verlichten oppervlak	Te verlengen tot
	cm	cm2	m	m
160 DS ECO	25	1032	3 x 3 m	max. 4 m
290 DS ECO	23	1871	4 x 4 m	max. 7 m


* EDCS = Effectief oppervlak van de koepel dat daglicht opvangt (= Effective Daylight Capturing Surface).

---

Prestaties

Thermische eigenschappen

Warmtedoorgangscoëfficiënt U, U-waarde (EN-ISO 12567):

• 160 DS ECO: 0,5 W/m²K;
• 290 DS ECO: 0,7 W/m²K.

Vergelijkbaar met HR+++ triple glas.

Akoestische eigenschappen

Luchtgeluidisolatie:

• 160 DS ECO: 48 dB;
• 290 DS ECO: 49 dB.

---

Toepassing

Bruikbaarheid functioneel

• Werking
  De Solatube vangt met een speciale koepel het buitenlicht op, dat door een sterk reflecterende buis elke gewenste ruimte bereikt. De daglichtsystemen van Solatube brengen op een gecontroleerde manier diffuus daglicht binnen. Voor de afwerking kan gekozen worden uit verschillende ronde en vierkante plafondplaten.
• Toepassingsmogelijkheden
  De toepassingsmogelijkheden van Solatube zijn nagenoeg onbegrensd; op platte en hellende daken, door een gevel of door de grond. Voor de meest unieke daken zijn maatwerk dakdoorvoeren mogelijk. Het verlengen van het buizensysteem tot wel 20 meter is geen probleem.

Bruikbaarheid, economisch

Natuurlijk daglicht, dus energiebesparing

Beschikbaarheid

Levering uit voorraad via een netwerk van meer dan 300 dealers in Nederland

Ontwerpdetails

Onder het tabblad Bestekken & CAD vindt u dwg-bestanden.

Bestektekst

Onder het tabblad Bestekken & CAD vindt u een pdf-bestand.

---

Verwerking en montage

Voorbereiding

Geen aanpassingen aan dakconstructie vereist.

Verwerking

Het Solatube systeem is ontwikkeld met het oog op eenvoudige installatie in elke situatie.

• Plak de flashing insulator (neopreen isolatiemat) met meegeleverde tape onder de dakopstand;
• De draairingen van de A- en B-tube worden zonodig in de juiste hoek gezet en afgetapet aan de buitenzijde van de buis;
• De A-tube is voorgemonteerd en wordt direct op de dakopstand vastgedrukt en met 4 schroeven bevestigd;
• Klik de binnenkoepel vast op de koepelring;
• De lichtkoepel wordt eenvoudig vastgeklikt (let op: reflector aan noordzijde);
• De B-tube schuift vanaf de plafondzijde makkelijk in de A-tube en wordt met 4 voorgemonteerde schreven vastgedraaid;
• Eventuele verlengbuizen schuiven conisch in elkaar, deze worden als enige wel aan elkaar geschroefd en getapet voor versteviging. Afpassen en op maat maken is zelden nodig vanwege het licht conische model;
• Plaats de isolatielens op de rand van de B-tube en de plak af met alu-folie;
• Isoleer de buizen met isolatiefolie met een warmetegeleidingscoëfficiënt van 0,04 W/mK of beter;
• De plafondplaat bestaat uit één geheel en klikt met een handbeweging vast aan de voorgemonteerde buisring.

---

Onderhoud

Het systeem is onderhoudsarm.

---

Kwaliteit en garantie

Techcomlight biedt 10 jaar fabrieksgarantie op fabricagefouten, mits volgens de meegeleverde montagehandleiding geïnstalleerd.

Economische factoren

Levering

Levering op de bouwplaats is mogelijk.

Technische service

Techcomlight B.V. (+31) 318 693 820.

Milieu en gezondheid



Duurzaamheid

De nieuwe Solatube Energy Care Optima daglichtbuis heeft een zeer lage U-waarde van 0,5 W/m²K. Dit is wetenschappelijk aangetoond in een productonderzoek onder leiding van Grontmij Technical Management. Dit duurzame product is dus uitstekend geschikt voor het bouwen van een passiefhuis.

Er zijn enkele verschillen tussen de Solatube systemen zoals die sinds 1997 worden geleverd en de Energy Care Optima. Techcomlight, de importeur van Solatube voor de Benelux, heeft gewerkt aan nieuwe productontwikkeling. Door extra isolatiemaatregelen is U-waarde van 1,3 W/m²K verlaagd naar 0,5 W/m²K voor de Solatube 160 DS en 0,7 W/m²K voor de 290 DS. De Solatube^® Brighten Up^® daglichtbuis is bij de Energy Care Optima voorzien van een extra binnenkoepel waar overheen de normale lichtkoepel geplaatst wordt. Zo ontstaat een dubbelkoepel systeem. Tevens wordt een extra binnenlens aangebracht en een nieuwe dubbelwandige geïsoleerde dakopstand. De unieke Solatube isolatiemat (flashing insulator) sluit de gehele dakopening af. Om de lichtbuis heen wordt hoogwaardig isolatiemateriaal aangebracht (warmtegeleidingscoëfficiënt λ = 0,04 W/mK, wordt niet meegeleverd).

Deze metingen zijn volgens de norm EN-ISO 12567 in het laboratorium van een gerenommeerd technisch Nederlands onderzoeksbureau verricht aan het gehele geïnstalleerde systeem vanaf de lichtkoepel tot de plafondplaat. Er hoeft dus geen bijtelling plaats te vinden voor de constructie, kozijnen, dakopening of anderszins. Het onderzoek waarin deze isolatiewaarden zijn aangetoond, is alleen geldig voor de daglichtbuizen van het merk Solatube.

Energieverbruik

Het Solatube systeem zelf gebruikt geen energie, heeft geen bewegende onderdelen en is onderhoudsarm.

Subsidie

Bedrijven kunnen in aanmerking komen voor de Energie Investeringsaftrek (EIA), een regeling die deze milieuvriendelijke investering stimuleert.
