Omschrijving

Het Thermoskussen is een opvouwbaar isolatiemateriaal waarin een of meer luchtlagen worden opgesloten. De uiteinden worden voorzien van een dubbelzijdige tape om de kussens af te kunnen sluiten. De reflecterende binnenkant kan dan niet meer vervuilen zodat de hoge isolatiewaarde gegarandeerd blijft. Het systeem heeft een hoge respons op de vloertemperatuur. Het combineert de zeer hoge isolatiewaarde met veruit de laagste milieubelasting en heeft het DUBO-keurmerk.

Kenmerken

  • Met zeer weinig materiaal zeer hoge isolatiewaarde;
  • Perfecte pasvorm door groot aantal standaard breedten;
  • Bouwfysisch veilig voor houten vloeren;
  • Hoge respons op de vloertemperatuur ook bij beton
  • Nog toepasbaar in zeer krappe kruipruimtes.

Referentienummers

Samenstelling

Systeemopbouw

Er zijn 2 types: Het Thermoskussen waarin 1 luchtkamer kan worden opgesloten en het type waarin 3 luchtkamers kunnen worden opgesloten.

Materiaal

Het basismateriaal is een thermohardende kunststoffolie dat op een speciale manier veredeld is om de gewenste eigenschappen te krijgen. Het product kan worden toegepast tot een temperatuur van 150ºC. De treksterkte van de zeer dunne folie is verrassend groot.

Toebehoren
  • Bodemfolie: dit sterke grondzeil stopt de verdamping van vocht uit de bodem en biedt een schone, stevige werkvloer. Bodemfolie is niet noodzakelijk indien de kruipruimtebodem reeds is voorzien van een goed functionerende afwerkvloer. Staat er af en toe water in de kruipruimte dan komen onder de Bodemfolie eerst enkele lagen luchtkussenfolie om het drijvend vermogen te vergroten, of worden maatregelen getroffen om de kruipruimte watervrij te houden;
  • Folieversterkers: Voor de ophanging van Thermoskussens te rekenen op circa 2 stuks per meter kussen. Voor de afwerking van de onderkant bij houten vloeren en bij dakisolatie nog eens 2 stuks per m kussen, dan in totaal dus 4 per meter. Voor het mechanisch vastzetten van de Thermoskussens worden nietjes gebruikt (bij hout) of foliepluggen (bij steen/beton);
  • Foliepluggen: dit zijn paddenstoelvormig plugjes (6 x 25 mm) die met een slagstiftje worden vastgezet;
  • Tweezijdig tissue-tape: de beide uiteinden van een Thermoskussen worden vooraf voorzien van een dubbelzijdig klevende tape om later onder de vloer de kussens dicht te kunnen plakken. De benodigde tape lengte is gelijk aan tweemaal het aantal kussens maal de platte breedte van de kussens. Bij levering op maat kan deze tape vervallen. Op maat gemaakte kussens zijn reeds voorzien van afsluittape in de beide uiteinden. Bij de isolatie van betonvloeren is nog tissuetape nodig voor het aan elkaar koppelen van de onderkanten van de Thermoskussens, bijna even veel meter tissuetape als meter kussen;
  • Folielijm: met folielijm kan ieder oppervlak zelfklevend worden gemaakt. Hout, steen, beton, glas etc. Het oplosmiddel is water zodat het veilig in huis kan worden toegepast. Na droging kleeft het oppervlak en blijft het ook kleven. Men kan de folie meerdere malen lostrekken en weer terugplakken (afhankelijk van de ondergrond). Folielijm wordt gebruikt wanneer lucht/winddichtheid belangrijk is, zoals bij dakisolatie of wanneer afzonderlijke lagen van elkaar gescheiden worden zoals bij de isolatie van een voorzetwand.

Vorm en afmeting

Afmetingen

Voor een dikte van een luchtlaag van 100 tot 200 mm:

Werkende breedte/
afstand tussen de balken

benodigde platte breedte voor vloerisolatie

tot 30 cm

40 cm

30 tot 40 cm

60 cm

40 tot 50 cm

70 cm

50 tot 60 cm

80 cm

60 tot 75 cm

95 cm

75 tot 100 cm

120 cm

122 cm

140 cm

100 tot 130 cm

150 cm



Men kan iedere willekeurige rollengte bestellen of de kussens op maat laten maken.

Gewicht

Basisfolie weeg circa 17 gram per m², het gewicht van het totale kussen komt daarmee op circa 60 gram/m²

Prestaties

Thermische eigenschappen

Speciaal voor het isoleren van vloeren heeft TONZON een Thermoskussen met drie luchtkamers met een isolatiewaarde Rd= 4,35 tot > 5,0 m²K/W. Bij de bepaling van het Energielabel mag hieraan Rc=3,8 m²K/W worden toegekend. Dit is een veilige waarde, de werkelijke waarde is een stuk hoger.

Toepassing

Bruikbaarheid, functioneel

Begane grondvloeren: hout en beton.

Bestektekst

TONZON Vloerisolatie is opgenomen in de Stabu besteksystematiek. U vindt de beschrijving van de producten in hoofdstuk 37 paragraaf 43:

  • Thermoskussens kan geplaatst worden onder korttekst 37.43.11, het resultaat onder nummer R427500.111.f01 en de bouwstof onder nummer B235300.411.f01;
  • Bodemfolie kan geplaatst worden onder korttekst 37.43.12, het resultaat onder nummer R427510.011.f01 en de bouwstof onder nummer B235300.261.f01.

Verwerking en montage

Voorbereiding

De platte breedte van de Thermoskussens is niet de zelfde als de effectieve breedte. De effectieve (werkende) breedte is afhankelijk van de luchtlaag die wordt opgesloten. Hoe dikker de luchtlaag hoe smaller de effectieve breedte. Daarnaast gaat er wat van de platte breedte af omdat de folie op de plaats van bevestiging wordt dubbel geslagen.

Aanwijzingen voor het opnemen van de maat:

  • Houten vloeren: aanbevolen wordt de ruimte tussen de balken te vullen met een Thermoskussen. Deze kussens dienen circa 40 cm langer te zijn dan de te isoleren baan om ze goed af te kunnen sluiten. Moet het kussen om een obstakel worden geplooid dan moet de lengte overeenkomstig de te maken omweg langer zijn. De platte breedte van het kussen wordt bepaald door de balkafstand, dit is de afstand tussen de balken en dus niet de hart op hart afstand. De platte breedte moet wel breder zijn dan de afstand tussen de balken omdat nog lucht in de kussens moet worden opgesloten;
  • Betonvloeren: het loont de moeite om vooraf een optimale indeling van de kussens te maken. Daarmee kan later onder de vloer veel werk worden bespaard. Verdeel daartoe de te isoleren ruimte zodanig in rechthoeken, dat leidingen en ophangbeugels zoveel mogelijk tussen twee rechthoeken (kussens) vallen zodat zo weinig mogelijk geplooid hoeft te worden. Kies voor de breedtes van deze rechthoeken uit de werkende breedtes van het Thermoskussens uit bovenstaande tabel. Probeer zo breed mogelijke kussens in te zetten. Dat spaart tijd omdat dan minder gaatjes geboord hoeven te worden (of minder bevestigingsband geplakt bij de DHZ-plakmethode).


Zie instructievideo

Verwerking
  1. Aanpak kruipruimte:
    1. Controleer werking ventilatieopeningen;
    2. Maak de openingen vrij van eventueel rommel en spinnenwebben;
  2. Kruipruimtebodem:
    1. Verwijder gevaarlijk materiaal zoals glas (kapotte flessen), scherpe metaaldelen etc. Verwijder al het organisch materiaal zoals hout en papier;
    2. Puin: verwijder puin uit de kruipruimte of breng puin naar de randen van de kruipruimte op plaatsen waar het niet in de weg ligt;
  3. Waterstand: staat de kruipruimte periodiek onder water, controleer dan c.v.- en waterleiding, riolering en hemelwaterafvoer op eventuele lekkage. Wordt de waterstand veroorzaakt door een hoge grondwaterstand, breng een drainage aan, of indien de hoogte dit toelaat, hoog de kruipruimte op tot boven het maximale waterniveau of breng onder de Bodemfolie een noppenfolie aan om het drijvend vermogen te vergroten;
  4. Bodemfolie: dek de bodem af met TONZON Bodemfolie. Gebruik zo mogelijk één stuk. Eventuele lassen afdichten met watervaste dubbelzijdige tape. Zet de folie op tegen de funderingsmuren, sla deze dubbel in de richting van de muur en zet de aldus gevormde zoom vast met foliepluggen op een onderlinge afstand van 1000 mm. De afstand tussen de pluggen bedraagt circa 1 tot 1,5 meter. De bodemfolie dient minimaal 50 cm breder en langer te zijn dan het af te dekken oppervlak. In gebieden waar de bodem nog inklinkt, moet wat extra ruimte gegeven worden. Het verdient aanbeveling de bodemfolie niet te hoog vast te zetten. Eventueel optrekkend vocht kan dan nog in de kruipruimte uit de funderingsmuren verdampen. Het niveau moet wel hoger zijn dan de maximaal te verwachten waterstand, te zien aan de afzetting op de muren.
  5. De hoogte waarop de folie wordt vastgezet:
    1. In watervrije kruipruimtes de bodemfolie niet hoger opzetten dan 150 mm vanaf de bodem indien de funderingsmuren vocht uit de aardbodem kunnen opzuigen. Het is van belang dat de muren dit vocht nog in de kruipruimte kunnen afstaan aan de kruipruimtelucht. In kruipruimtes waarin periodiek water staat;
    2. Bodemfolie vastzetten op minimaal 50 mm boven de maximale waterstand als u afziet van maatregelen om de kruipruimte watervrij te houden. In dat geval is het bovendien raadzaam om onder de bodemfolie luchtkussenfolie aan te brengen om het drijvend vermogen te vergroten;
  6. Vloerisolatie, algemeen: bevestig TONZON Thermoskussens mechanisch tegen de onderzijde van de vloer. Bevestig de folieversterker op de plaats waar de folie wordt doorboord (met een nietje, folieplug of spijker). Afstand tussen de bevestigingspunten circa 1250 mm. De luchtlaag in de kussens opsluiten door de uiteinden van de kussens dicht te plakken met tweezijdig klevende tape;
  7. Houten begane grondvloer: vul de ruimte tussen de balken op met Thermoskussens. Bevestig de bovenkant van de kussens aan de bovenkant van de balken. Werk de onderkant van het kussen af tegen de onderkant van de balken. Werk met kussens van muur tot muur/obstakel;
  8. Betonnen/stenen begane grondvloer, hiervoor bestaan twee bevestigingsmethoden:

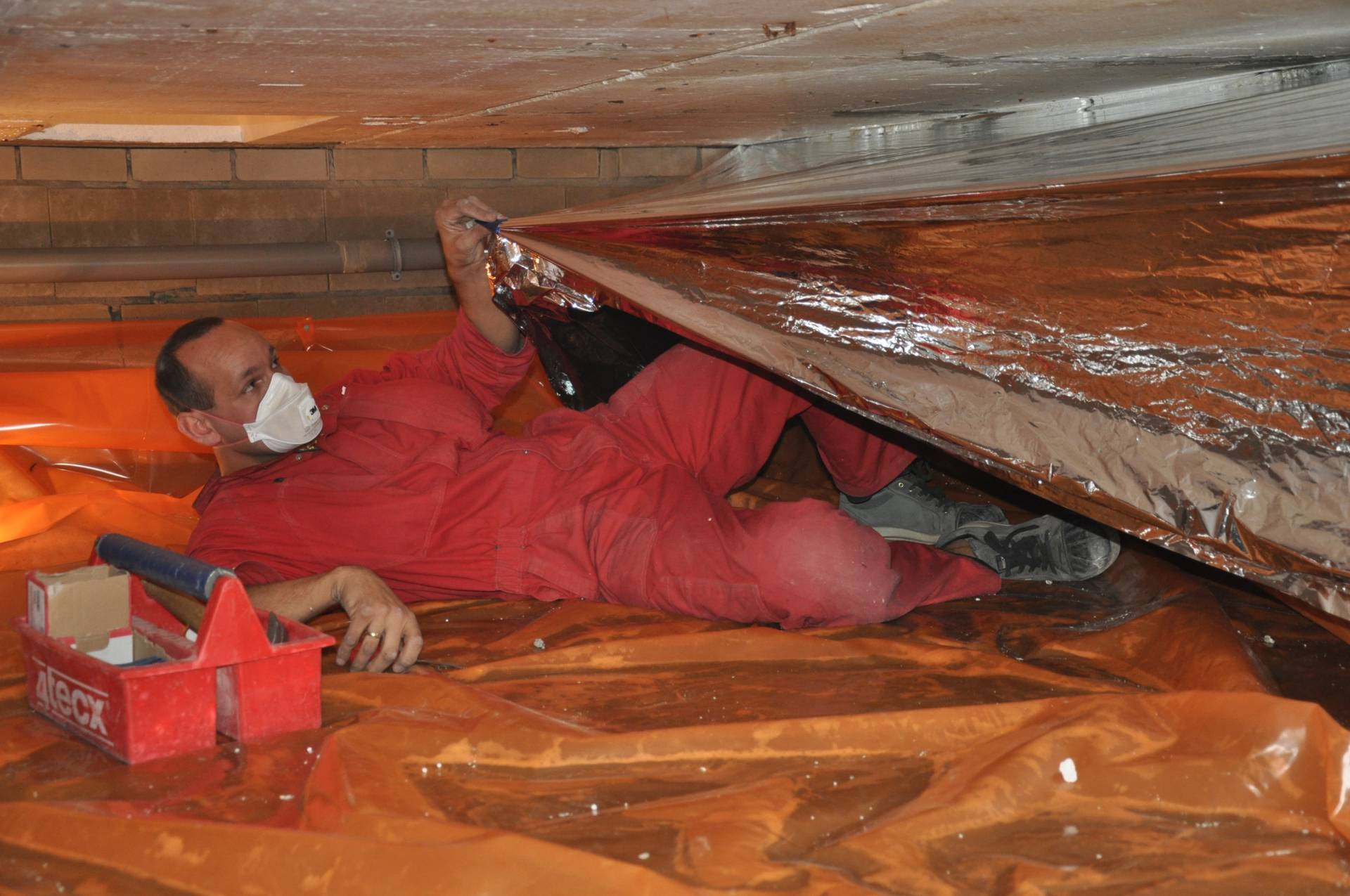

    1. Bij de professionele methode worden de kussens mechanisch vastgezet met foliepluggen en folieversterkers. Langs de randen tegen de bovenkant van de funderingsmuren, in het midden tegen de onderzijde van de (beton) balken, dwars op de richting van de balken. Hierdoor kan met brede en lange kussens worden gewerkt. Het grote aantal breedte maten maakt het mogelijk een rij ophangbeugels tussen twee kussens te projecteren. Voor het boren van de (6 mm dikke) gaatjes in de betonbalken is een goede hamerboor noodzakelijk. Bevestig de Thermoskussens tegen de onderzijde van de balken/vloer/bovenzijde funderingsmuren. Zet twee naast elkaar gelegen kussens vast met dezelfde folieplug zodat de kussens elkaar gedeeltelijk overlappen. Koppel de onderkanten van de kussens aan elkaar met dubbelzijdig klevende tape dat door de fabrikant wordt geleverd. Benodigd zijn folieversterkers, foliepluggen, tissuetape en hoogst waarschijnlijk bodemfolie;
    2. Voor doe-het-zelvers is er nog de plakmethode met speciaal bevestigingsband. Dit band wordt met kleefpasta (niet de folielijm) aan de onderzijde van de (droge) balken en aan de bovenzijde van de funderingsmuren geplakt. Op dit bevestigingsband zitten twee plakstroken waaraan vervolgens de kussens worden geplakt. Bij deze methode kan de werkende breedte van de kussens 5 cm breder zijn dan de tabel aangeeft omdat de folie op de bevestigingspunten niet dubbel komt;
  9. Luik: bevestig ook aan de onderzijde van een luik een Thermoskussen. Plak op de onderzijde van dit kussen een door de fabrikant geleverde waarschuwingssticker.

Kwaliteit en garantie

Bij de bepaling van de EPC en het energielabel mag aan het Thermoskussen met 1 luchtkamer Rc=2,7 m²K/W worden toegekend en aan het Thermoskussen met drie luchtkamers Rc=3,8 m²K/W. De garantie op isolatiewaarde en bevestiging bedraagt 10 jaar.

Economische factoren

Prijzen

Bij het tabblad Documenten vind u de prijslijst.

Leveringsgebied

Over de gehele wereld.

Technische service

www.tonzon.nl
Tel 053-4332391.

Milieu en gezondheid

Het product heeft van alle isolatiematerialen veruit de laagste milieubelasting en is voorzien van het DUBO-Keurmerk. Uit het materiaal komt geen stof, vezeltjes of giftige gassen zodat het relatief prettig verwerkt kan worden. Omdat de lucht pas op de plaats van bestemming in de kussens wordt opgesloten, heeft het materiaal tijdens transport en opslag een volume dat circa 1.000 maal kleiner is dan van andere isolatiematerialen. Dankzij het geringe volume wordt zeer veel dieselolie uitgespaard. Het geringe volume is ook van groot voordeel bij het werken in vaak krappe kruipruimtes.

Aangebracht zorgen de Thermoskussens voor de warmst mogelijke vloer (zie de animatie). Het warmere vloeroppervlak (ook langs de plinten en onder de meubels) gaat gepaard met een lagere RV van de lucht in de grenslaag met de vloer, waardoor huisstofmijten nauwelijks nog een kans krijgen. Dit resulteert in een significant lagere allergeenconcentratie.

Uit een onderzoek dat RVO, Rijksdienst Voor Ondernemend Nederland (voorheen Agentschap NL) heeft laten uitvoeren blijkt bovendien dat met deze goede vloerisolatie veel meer energie bespaart dan tot nu toe aangenomen, is duidelijk geworden dat de isolerende werking anders is dan van de bekende isolatieplaten, isolatiedekens of PUR-schuim. De warmte die door deze materialen stroomt wordt aan de onderkant alsnog uitgestraald met de snelheid van het licht. De isolerende werking van het Thermoskussens berust op het principe van de condensator die de warmtestroom blokkeert. Het aanbrengen van TONZON isolatie onder een vloer die al op een andere manier is geïsoleerd, heeft daarom altijd zin, vooral als de vloer is voorzien van vloerverwarming.
