HWAT temperatuurbehoud van warmwaterleidingen

Referentienummers

• Waterinstallaties
• RAYCHEM HWAT
• (53) Waterinstallaties
• 52.51 voorraadtoestellen (waterinstallaties), 52.63 appendages om leidingen (waterinstallaties)
• Warmwaterleiding isoleren

Samenstelling

Systeemopbouw

Keuze uit de volgende verwarmingskabels:

• HWAT-L voor eengezinswoningen, inhoud warm water in leidingwerk < 3 liter:
  • Vermogensafgifte: 7 W/m bij 45°C;
  • Max. toelaatbare omgevingstemperatuur: 65°C;
• HWAT-M voor kantoren, appartementen, scholen, hogescholen, universiteiten, energiezuinige gebouwen met verhoogde isolatienormen:
  • Vermogensafgifte: 9 W/m bij 55°C;
  • Max. toelaatbare omgevingstemperatuur: 65°C;
• HWAT-R voor ziekenhuizen, hotels, sportcentra, leidingwerk in niet-verwarmde ruimtes, uitgebreide vereisten voor waterhygiëne:
  • Vermogensafgifte: 12 W/m bij 70°C;
  • Max. toelaatbare omgevingstemperatuur: 80°C.

Regeleenheden:

• HWAT-ECO: Elektronische temperatuurregeleenheid met geïntegreerde klok;
• HARD-78: Temperatuursensor PT-100 (HARD-78) voor lokale temperatuurmetingen.

Elementopbouw

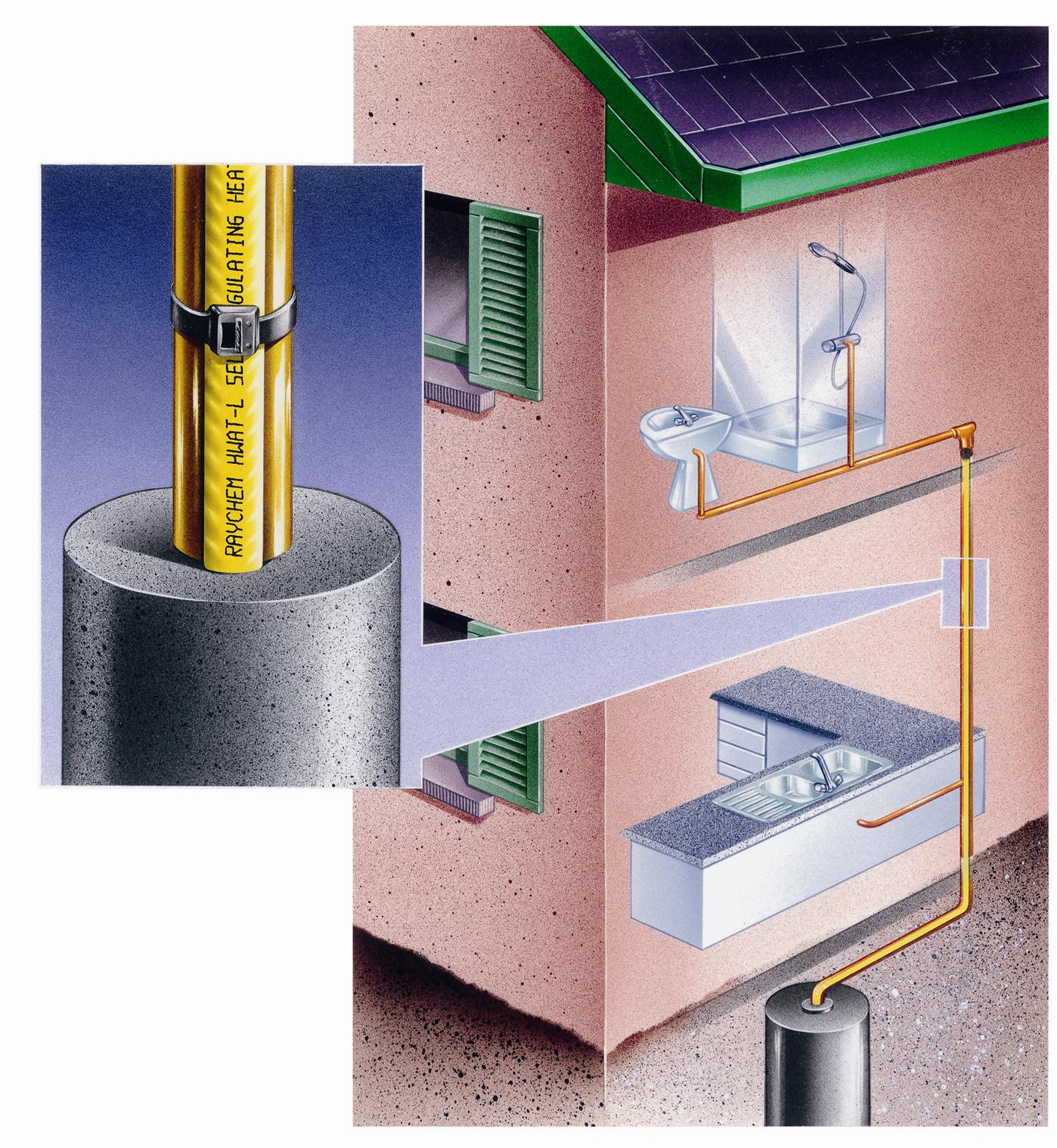

De hoofdcomponenten van het intelligente systeem voor behoud van de warmwatertemperatuur

1. De kabel compenseert voor warmteverliezen de zelfregelende verwarmingskabel compenseert de warmteverliezen en houdt de temperatuur op het vereiste niveau;

2. Isolatie, de leidingen moeten met het juiste thermische isolatiemateriaal zijn geïsoleerd om de gewenste leidingtemperaturen te behouden. Een goede thermische isolatie betekent:

• minder warmteverliezen;
• lagere bedrijfskosten.

Voor een economische warmwatertoevoer is een goede isolatie vereist, of het nu recirculatiesystemen of systemen met een enkele leiding betreft.

3. De regelaar voor een economische werking de HWAT-ECO temperatuurregelaar is zeer eenvoudig te programmeren, dankzij de gebouwspecifieke software;

4. De verbindingen zijn snel en eenvoudig met het Rayclic verbindingssysteem.

Materiaal

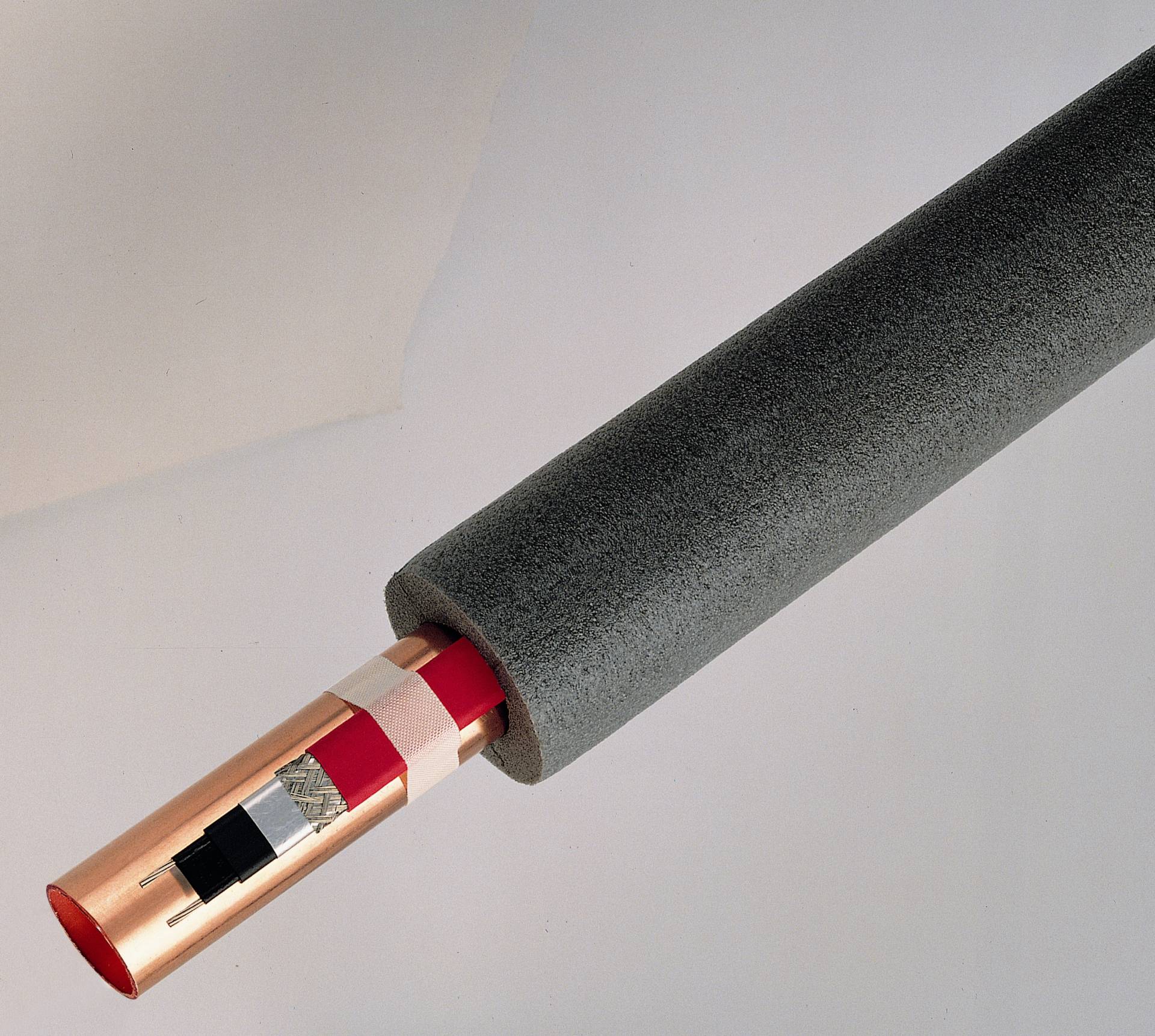

Opbouw van de HWAT-L/M/R-verwarmingskabel (van binnen naar buiten):

• Koperen geleider (1,2 mm²);
• Zelfregelend verwarmingselement;
• Isolatie uit gemodificeerd polyolefine;
• Aluminiumfolie (gelamineerd);
• Aardingsvlechtwerk uit vertinde koperdraad;
• Buitenmantel uit gemodificeerd polyolefine.

Toebehoren

• RayClic-CE-02: voedingsaansluiting;
• RayClic-T-02: T-aftakking;
• RayClic-PT-02: T-aftakking met voedingskabel;
• RayClic-S-02: verbindingsset voor het verbinden van aansluiting voor 2 kabels met 1 steun;
• RayClic-PS-02: verbindingsset met voedingskabel;
• RayClic-X-02: 4-weg aansluiting;
• RayClic-E-02: eindafwerking met gelvulling;
• RayClic-CE-02: RayClic met verlichte eindafwerking;
• KBL-10: kabelbinders;
• GT-66: warmtebestendige glasvezeltape;
• GS-54: glasvezeltape voor de bevestiging van de verwarmingskabel op de leiding;
• ATE-180: aluminiumtape;
• IEK-20-M (voor HWAT-L, -M) /IEK-25-04 (voor HWAT-R): isolatiedoorvoerset;
• LAB-I-23: waarschuwingslabel.

Vorm en afmeting

Afmetingen

Lengte verwarmingskabel:

• De verwarmingskabel wordt recht langs de leiding geïnstalleerd;
• De verwarmingskabel kan tot aan de aftappunten worden gemonteerd.

Totale lengte van de te verwarmen leiding:

ca. 0,3 m per aansluiting + ca. 1,0 m per T-aftakking + ca. 1,2 m per 4-weg aansluiting = de benodigde lengte verwarmingskabel

Dikte isolatie:

Bij een omgevingstemperatuur van 18°C.

Uiterlijk

Kleur buitenmantel:

• HWAT-L: geel;
• HWAT-M: oranje;
• HWAT-R: rood.

Prestaties

Thermische eigenschappen

Warmtegeleidingscoëfficiënt λ = 0,035 W/(m.K)

Toepassing

Bruikbaarheid, functioneel

Behoud van een optimale watertemperatuur voor gezinswoningen, appartementen, kantoren, hotels, ziekenhuizen, kuuroorden, sportcentra, etcetera.

Bruikbaarheid, economisch

De HWAT-ECO heeft 7 verschillende specifieke tijd-/temperatuurprogramma’s voor gebouwen. Deze programma's zijn gebaseerd op onze lange ervaring op het gebied van maximaal comfort en energiebesparing.

• Programma 0: Constante temperatuur;
• Programma 1: Flatgebouw;
• Programma 2: Gevangenis/Kazerne;
• Programma 3: Ziekenhuis;
• Programma 4: Hotel;
• Programma 5: Sportcentrum/Zwembad;
• Programma 6: Kantoor.

Ontwerpdetails

Bij het systeemontwerp moet er rekening worden gehouden met het volgende:

• Diameter en materiaal van de leiding;
• Type en dikte van de isolatie;
• Omgevingstemperatuur;
• De leidingen moeten door middel van circuits in logische segmenten worden verdeeld;
• Overschrijd de maximale lengte van de circuits niet;
• Geef de locaties van de elektrische aansluitingen op de tekeningen aan;
• Plaats de voedingspunten dicht bij het voedingspaneel;
• Plaats de T-aftakkingen in toegankelijke gebieden.
• Zie ook BIM-objecten.

Bestekteksten

Bij het tabblad Documentatie zijn de Engineering Specifiations opgenomen.

Verwerking en montage

Installatie-instructies zijn opgenomen in het Raychem Technisch Handboek.

Kwaliteit en garantie

Garanties

Volgens leveringsvoorwaarden van de leverancier.

Economische factoren

Prijzen

Volgens opgave leverancier.

Leveringsvoorwaarden

Volgens opgave leverancier.

Levering

Door nVent Thermal of de installateur.

Levertijd

In overleg met de fabrikant.

Leveringsgebied

Europese Unie.

Technische service

Projectgericht toepassingsadvies, berekeningen, tekenwerk, detaillering, fabricage, begeleiding en service door nVent Thermal .

Milieu en gezondheid

Energieverbruik

De SaveWatt reken- en ontwerpsoftware vergelijkt de kosteneffectiviteit van een systeem voor het behoud van de warmwatertemperatuur met die van een circulatiesysteem. Vergelijking van:

• Investeringskosten;
• Energieverbruik ;
• Bedrijfskosten;
• Afschrijving (levensduurkosten).

Het programma bevat modules waar de optimale temperatuurinstellingen mee kunnen worden berekend. De software creëert ook een materiaallijst voor het project.

Referenties

Referentieadressen

• University of Bath (UK), sporthal: 54% energiebesparing voor warmwaterdistributie;
• JYDSK Technologisk Institut (DK), Universiteit: 48% energiebesparing voor warmwaterdistributie.
