Easy-Vent luchtgeleider voor gefilterde en voorverwarmde verse buitenlucht in nieuwe woningen van Spirair Luchttechniek

Referentienummers

• Luchtbehandelingsapparaten
• EASY VENT
• (57) Luchtbehandelingsvoorzieningen
• 61.00 ventilatie- en luchtbehandelingsinstallaties
• Paneelradiator, Luchtgeleider

---

Samenstelling

Systeemopbouw

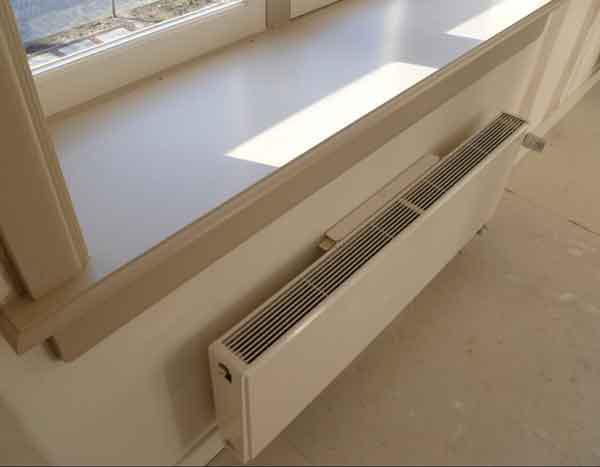

De gepatenteerde Easy-Vent wordt gebruikt in gebouwen met systemen voor aan- en afvoer van lucht door ventilatie, met name in woningen. De Easy-Vent wordt gemonteerd op de wand achter de radiatoren. De gefilterde, voorverwarmde lucht wordt aan de bovenzijde van de radiator aan de kamer afgegeven.
Easy-Vent verhoogt het vermogen van de radiator. De combinatie van gedwongen convectie en een groot temperatuurverschil tussen radiator en buitenlucht zorgt voor een bijzonder effectieve warmteoverdracht aan de lucht.
De luchtgeleider is leverbaar in twee basismodellen:

• Easy-Vent D: voor montage met radiator met twee/drie panelen;
• Easy-Vent-E: voor montage met radiator met één paneel.

Zo werkt Easy-Vent

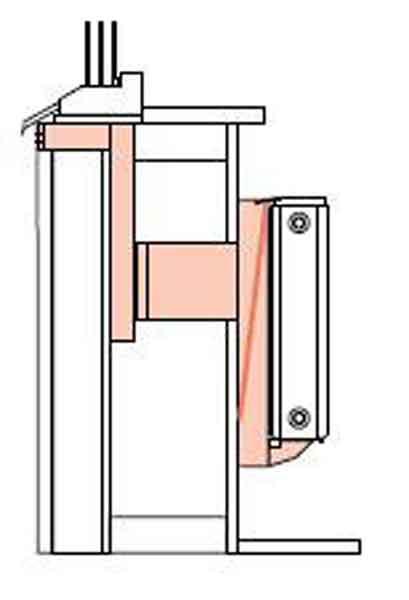

De buitenlucht bereikt via een gevelrooster en een kanaal de luchtgeleider, die op de wand achter de radiator is gemonteerd. De ingang van de luchtgeleider is voorzien van een filter dat voorkomt dat tegelijk met de verse lucht verontreiniging binnenkomt. De gefilterde lucht komt via de luchtgeleider binnen en stroomt langs de achterzijde van de radiator.
Via de onderzijde van de luchtgeleider wordt de verse buitenlucht tussen de convectieplaten van de radiator omhoog gestuurd. Door het contact met het warme oppervlak van de radiator wordt de lucht effectief verwarmd, waarna hij via de bovenzijde van de radiator vrijkomt. Zo wordt de kamer voorzien van verse lucht met een aangename temperatuur.

Elementopbouw

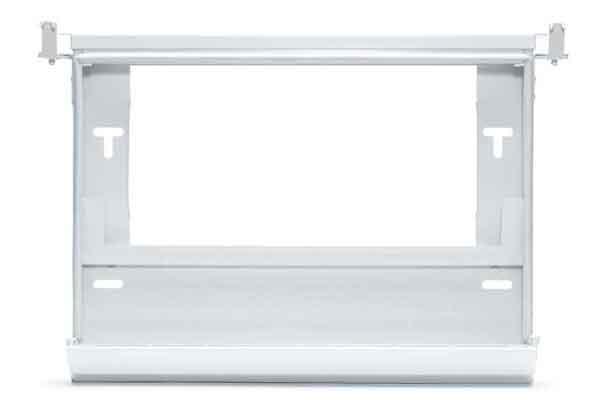

De Easy-Vent luchtgeleider wordt gemonteerd in combinatie met een paneelradiator van een fabrikaat naar keuze en fungeert tegelijkertijd als console voor de radiator.

Easy-Vent wordt geleverd in een hoogte die is aangepast aan de gekozen radiator en is leverbaar in de volgende uitvoeringen:

• Easy-Vent-D: voor montage met radiator met twee/drie panelen;
• Easy-Vent-E: voor montage met radiator met één paneel;

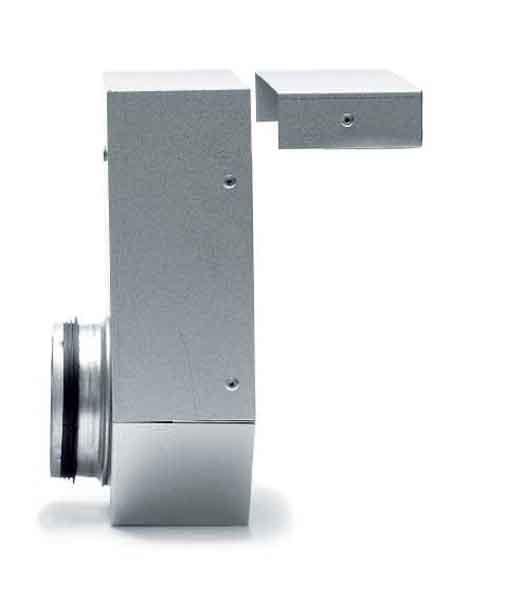

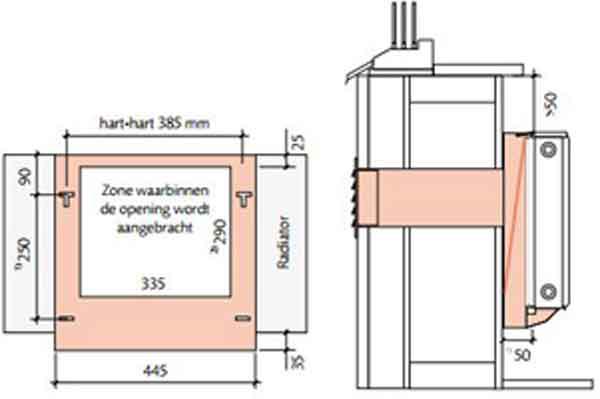

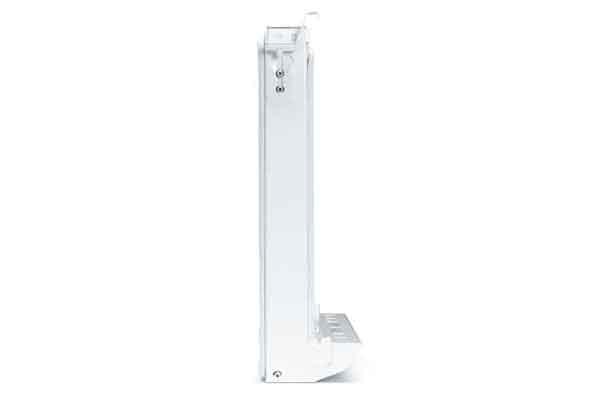

• Easy-Vent-D-B: voor montage met radiator met twee/drie panelen, kanaalaansluiting achterwaarts;

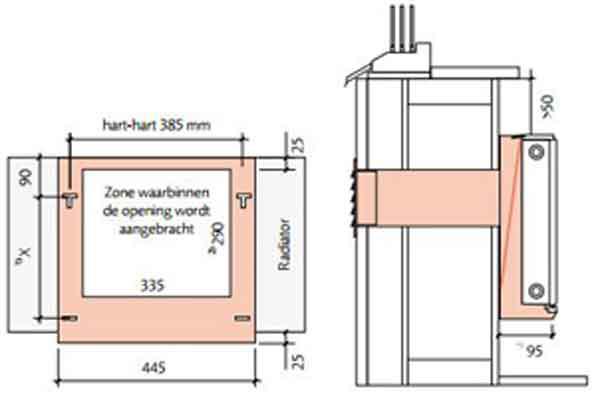

• Easy-Vent-E-B: voor montage met radiator met één paneel, kanaalaansluiting achterwaarts.

Voor de bovenaansluiting zijn twee hoogtes: 60 en 100 mm.
Meerdere luchtgeleiders zijn probleemloos achter dezelfde radiator te plaatsen. De kleinste hart-op-hart maat tussen de luchtgeleiders moet 550 mm zijn, de afstand tussen de luchtgeleiders is 105 mm.

Materiaal

• De luchtgeleiders zijn vervaardigd uit thermisch verzinkt plaatstaal en poedergelakt in RAL9010;
• Het luchtfiltermateriaal is van synthetische microvezel;
• De toevoerkanalen en het gevelrooster zijn uitgevoerd in aluzinkplaat. De gevelroosters zijn voorzien van beschermingsgaas tegen ongedierte.;
• Het geluiddempende materiaal in de kanalen heeft een typegoedkeuring ten aanzien van reiniging, vezelafgifte en emissie;
• De Easy-Vent wordt standaard geleverd met Comfortfilter F7. Deze Comfortfilter is opgebouwd uit synthetische vezels in drie lagen van verschillende dichtheid. Deze unieke constructie zorgt voor een zeer goed stofvasthoudend vermogen en een lange levensduur. Zowel het Comfortfilter F7 als het Basisfilter G2 is temperatuurbestendig tot 100°C en vochtbestendig tot 100% relatieve vochtigheid. Ze voldoen aan brandklasse F1 en ontwikkelen bij verwijdering geen giftige gassen.

Toebehoren

Easy-Vent wordt standaard geleverd met een (wegwerp) Comfortfilter van klasse F7 maar is ook leverbaar met een Basisfilter G2. Beide filters zijn ook met een actief koolstoffilter toe te passen.
De toevoeropening voor de Easy-Vent kan bestaan uit:

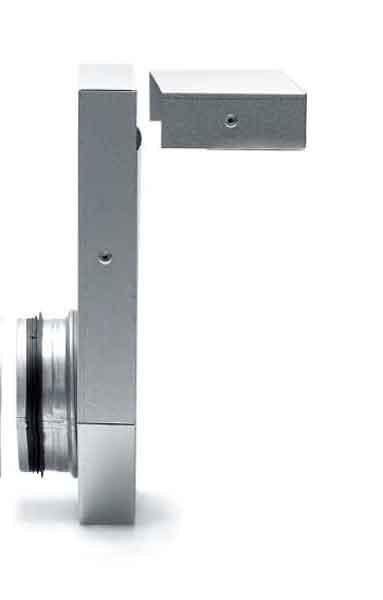

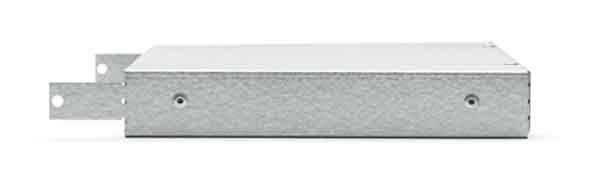

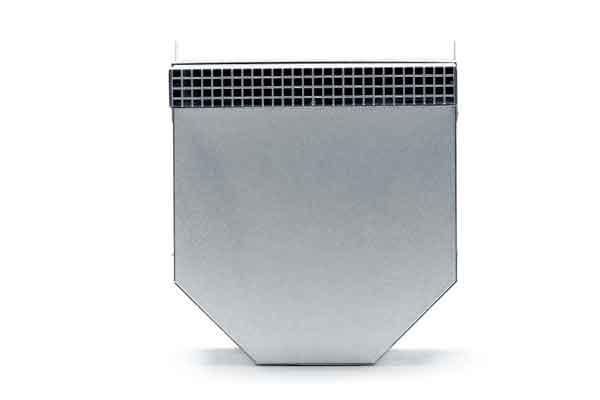

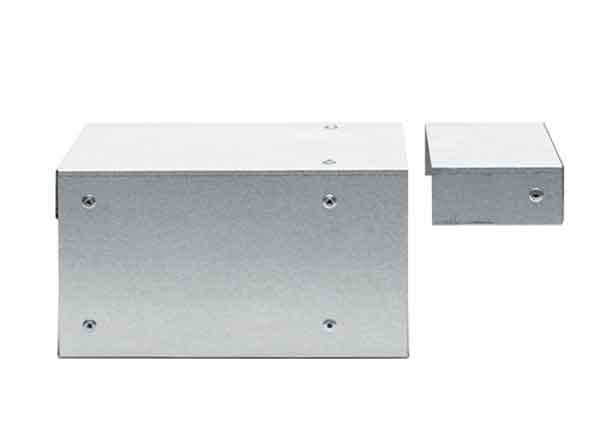

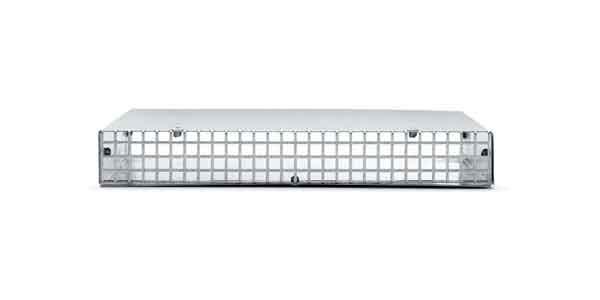

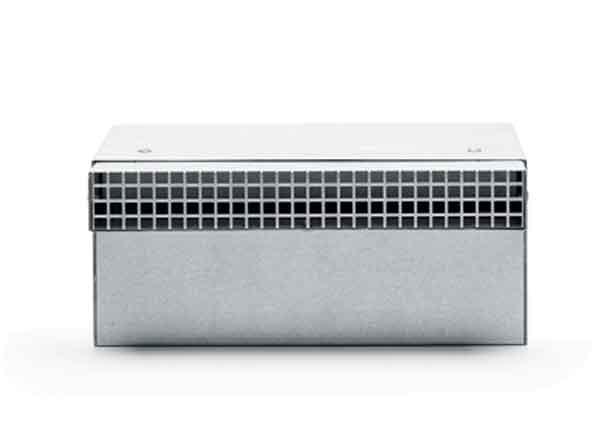

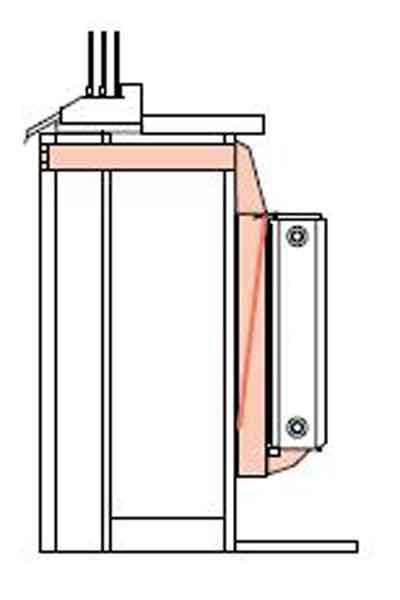

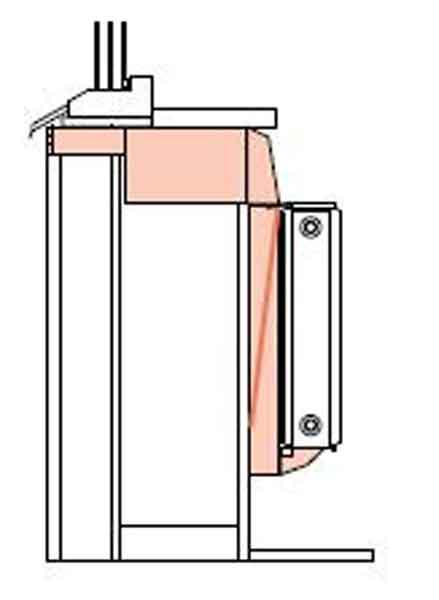

• Een rechthoekig kanaal met geïntegreerd rooster voor verborgen luchttoevoer;
• Een rond kanaal met gevelrooster. De gevelrooster van aluzinkplaat zijn voorzien van gaas dat ongedierte tegenhoudt. Het assortiment omvat bovendien geluidsisolerende roosters.
  Ronde kanalen zijn leverbaar in drie basismodellen:

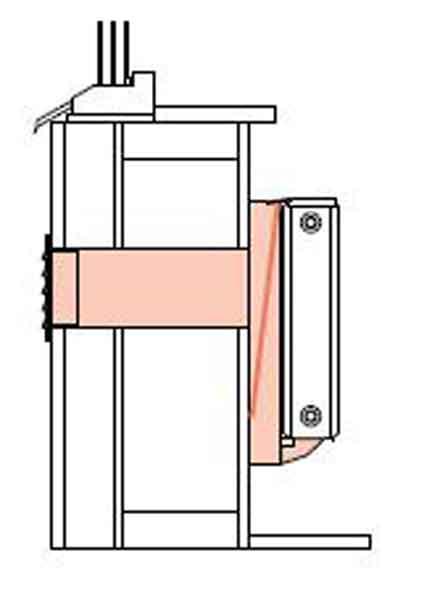

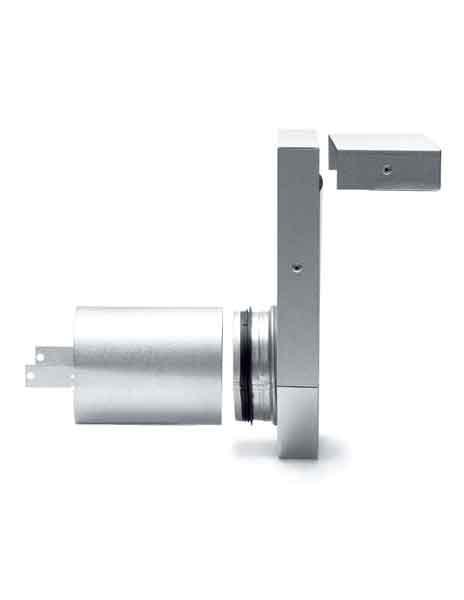

  • CS 100: CS in plaatstaal met bevestigingsplaat voor montage op de wand. Diameter 100 mm. Past in alle typen wanden, ook voor betongieting. Opening: Ø105 mm;

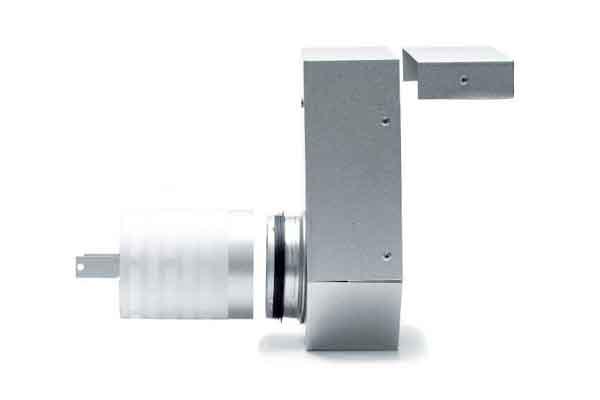

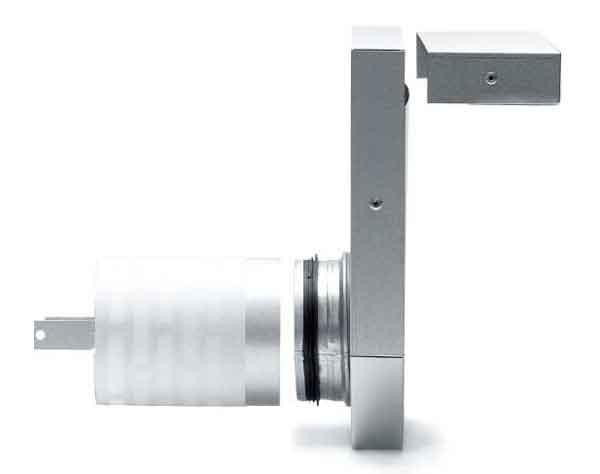

  • CV 100: CV in geperforeerd aluzinkplaat met vezelvast beschermend weefsel en bevestigingsplaat. Diameter 100 mm. De perforatie van de plaat en de technische eigenschappen van het beschermend weefsel zijn in ons laboratorium zorgvuldig getest voor een optimale geluiddemping. Opening: Ø105 mm;

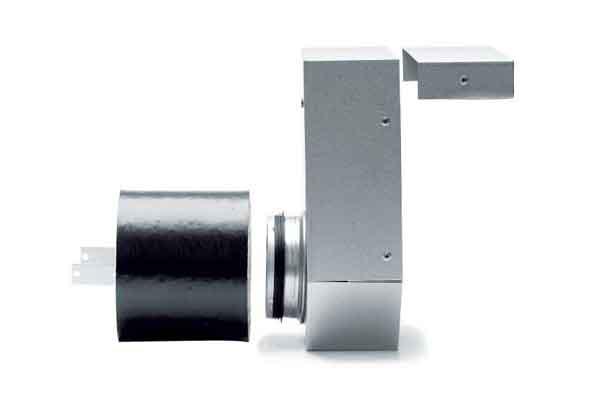

  • CI 100: CI met uitwendige geluidsisolatie en bevestigingsplaat. Inwendige diameter/uitwendige diameter:100/140 mm. Dit kanaal is zeer geschikt voor een betongieting. Opening: Ø145 mm vanaf de binnenzijde van de wand. Ø105 mm door het buitenste deel van de gevel. Alvorens de opening aan te brengen, adviseert Spirair Luchttechniek de afmetingen te laten controleren.

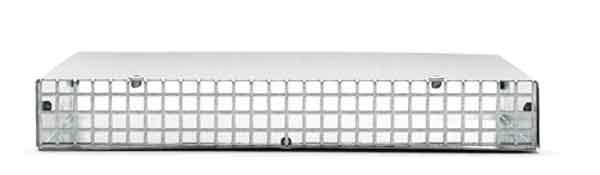

Het assortiment gevelroosters bestaat uit:

• • Rooster KC100: geschikt voor de meeste gevels. Voor montage in een rond kanaal met diameter 100 mm. Uitwendige afmeting: 135x135 mm (bxh);
  • Rooster RC100: geschikt voor de meeste gevels. Voor montage in een rond kanaal met diameter 100 mm. Uitwendige afmeting: Ø135 mm;
  • Buitenkap VSC: geschikt in gebieden met sterke wind. Voor montage in een rond kanaal met diameter 100 mm. Uitwendige afmetingen: 165x150 mm (bxh);
  • Rooster TG met inbouwdoos; voor gebruik in stenen wand wanneer men de voorkeur geeft aan een langwerpig gevelrooster. De inbouwdoos wordt in de stenen wand gemetseld en aangesloten op een rond kanaal Ø100 mm. Gevelrooster TG: uitwendige afmetingen: 250x65 mm (bxh). Inbouwdoos TG: diepte excl. bus: 130 mm. Afmetingen gevel: 310x135 mm (bxh).
• Een combinatie van beiden.

Hulpstukken

• In kleine appartementen is het vaak moeilijk om zonder tocht voldoende buitenlucht aan te voeren. Met Easy-Vent wordt dit probleem effectief opgelost door twee luchtgeleiders achter dezelfde radiator te plaatsen. Daardoor wordt de hoeveelheid voorverwarmde verse lucht verdubbeld. De minimale hartafstand tussen de luchtgeleiders moet 550 mm bedragen. Om beide luchtgeleiders te kunnen aanbrengen, moet de radiator ten minste 1200 mm lang zijn;
• In een verkeersintensieve, lawaaiige omgeving zijn geluiddempende kanalen toe te passen. Er zijn verschillende typen inwendige geluidsisolatie, daarbij kan het toevoerkanaal zo worden uitgevoerd dat de thermische isolatie van de gevel als geluidsabsorberend element wordt gebruikt.



Accessoires

Een regelklep kan op de ejector aan de onderzijde van de luchtgeleider worden aangebracht en is traploos regelbaar van open tot gesloten.

---

Vorm en afmeting

Vorm

Zie afbeeldingen.

Afmetingen

De Easy-Vent luchtgeleider is leverbaar in een hoogte die is aangepast aan de gekozen radiator. Easy-Vent is geschikt voor radiatoren met een hoogte van maximaal 900 mm en een lengte van minimaal 600 mm. Bij een aantal merken radiatoren met een lengte van 600-800 mm kan het nodig zijn om de door de fabriek gemonteerde ophangbeugels te verwijderen. Alleen als de lengte van de radiator groter is dan 1400 mm, zijn extra radiatorconsoles nodig.

Uiterlijk

• Alle gevelroosters kunnen in een kleur naar keuze worden gespoten;
• De luchtgeleiders zijn poedergelakt in RAL9010.

---

Prestaties

Vuur, explosie

• Brandbaarheid
  Bij brand fungeert Easy-Vent als drukontlaster, wat de brandtechnische oplossing vereenvoudigt. Zowel het Comfortfilter F7 als het Basisfilter G2 is temperatuurbestendig tot 100°C en vochtbestendig tot 100% relatieve vochtigheid. Ze voldoen aan brandklasse F1 en ontwikkelen bij verwijdering geen giftige gassen.
• Brandwerendheid
  Zowel het Comfortfilter F7 als het Basisfilter G2 is temperatuurbestendig tot 100°C.

Gassen, vloeistoffen,vaste stoffen

• Vochtopname
  Zowel het Comfortfilter F7 als het Basisfilter G2 zijn vochtbestendig tot 100% relatieve vochtigheid.

---

Toepassing

Bruikbaarheid, functioneel

De Easy-Vent is een moderne oplossing voor nieuwe woningen met ventilatorgestuurde luchtafvoer. De luchtgeleider wordt gemonteerd in combinatie met een paneelradiator van een fabrikant naar keuze en fungeert gelijktijdig als console voor de radiator.

Bruikbaarheid, economisch

Easy-Vent verhoogt het vermogen van de radiator. De combinatie van gedwongen convectie en een groot temperatuurverschil tussen radiator en buitenlucht zorgt voor een bijzonder effectieve warmteoverdracht aan de lucht. Zo wordt eenzelfde warmtevermogen met een kleinere radiator bereikt.

Bruikbaarheid, voorschriften

Zowel de Comfortfilter F7 als de Basisfilter G2 voldoen aan brandklasse F1 volgens DIN 53438.

Ontwerpdetails

De dimensionering van de Easy-Vent met bijbehorend filter, kanaal en gevelrooster is handmatig uit te voeren met behulp van een diagram met technische gegevens . Voor ontwerp en berekening is een programma te downloaden om snel en eenvoudig het juiste aantal Easy-Vent, drukval, inlaattemperatuur en vermogenstoename te berekenen. Bij geluidsberekening en dimensionering wordt een CAD-tekening van het ontwerp meegeleverd.

---

Verwerking en montage

Het bevestigen van de radiator aan de luchtgeleider vergt geen gereedschap. De montage is snel en eenvoudig:

• Maak eerst een opening in de gevel en monteer het toevoerkanaal en het gevelrooster. Schroef daarna de Easy-Vent vast op de wand. Zorg ervoor dat het toevoerkanaal aansluit op de rechthoekige opening op de achterzijde van de luchtgeleider. Controleer of de luchtgeleiderwaterpas hangt;
• Plaats de radiator op de twee met plastic beklede radiatorsteunen op de onderzijde van de luchtgeleider. Verschuif de radiator zijwaarts tot hij overal goed aansluit op de afdichtrand van de luchtgeleider. Zet de radiator vast met de verende haken aan de bovenzijde van de luchtgeleider. Het is niet nodig het bovenrooster van de radiator te demonteren. Druk de haken omlaag zodat de vergrendeling zichtbaar is. Bij het vastzetten van de vergrendeling volgt een “klik”. De haak zit nu vast en de radiator is gemonteerd;
• Verwijder de klep van de filterhouder en laat de filter in de opening zakken. Let erop dat het frame van de filter naar de kamer toe is gericht en dat het filter naar u toe is gebogen. Buig de “duimgreep” op het frame van de filter naar achter. Leg de klep weer op zijn plaats en druk hem aan zodat hij vast zit. Zorg er ook voor dat de ejector aan de onderzijde van de luchtgeleider is opgeklapt tegen de radiator.

---

Onderhoud

Bediening

De Easy-Vent vereist geen speciale afstelling. Zorg ervoor dat de regelbare klep openblijft ten behoeve van voldoende ventilatie. De circulatiepomp van het verwarmingssysteem moet aan de afvoerventilator worden gekoppeld. Hierdoor wordt voorkomen dat bij een storing in de pomp koude buitenlucht de kamer binnenstroomt. Gebruik thermostaatkranen die niet verder dicht kunnen worden gedraaid dan de vorststand.

Onderhoud

De Easy-Vent afnemen met een licht vochtig doekje. Behalve het regelmatig vervangen van de filter is in principe geen onderhoud nodig. Bij uitzondering is de gevelrooster, het kanaal en de binnenzijde van de luchtgeleider te reinigen met een flexibele slang die op de stofzuiger is aan te sluiten. Voor een blijvende goede ventilatie moeten de filters regelmatig worden vervangen. Met originele Easyvent-filters kan Spirair garanderen dat de technische gegevens waarop de berekening van de luchtstroom, de luchttemperatuur en de filtering is gebaseerd, blijven gelden. Nieuwe filters en flexibele slangen voor inwendige reiniging van luchtgeleider en kanaal zijn te bestellen via verkoop@spirair.nl.

---

Milieu en gezondheid

Duurzaamheid

Alle inwendige geluidsisolatie in de kanalen hebben een typegoedkeuring ten aanzien van reiniging, vezelafgifte en emissie. Dit met het oog op de lange levensdur van de kanalen.
