Omschrijving
Met de Easy-Vent Renovatie van Spirair Luchttechniek kunnen oudere woningen worden voorzien van moderne, effectieve ventilatie. De flexibele Renovatie-modellen laten zich eenvoudig aanbrengen zonder dat het nodig is om radiator of vensterbank te demonteren. Het is een rendabele oplossing waarmee in een woning een gezond binnenklimaat wordt gecreëerd met gefilterde en voorverwarmde verse lucht.
Kenmerken
- Eenvoudige toepassing;
- eenvoudige en snelle montage;
- tochtvrij;
- geruisloos.
Referentienummers
- Luchtbehandelingsapparaten
- EASY-VENT RENOVATIE
- (57) Luchtbehandelingsvoorzieningen
- 61.00 ventilatie- en luchtbehandelingsinstallaties
- Ventilatiesysteem, Woningventilatie, Renovatie
Samenstelling
Systeemopbouw
De gepatenteerde luchtgeleider Easy-Vent Renovatie wordt geïnstalleerd in gebouwen met centrale mechanische ventilatie. De Easy-Vent Renovatie wordt gemonteerd bij een reeds aanwezige radiator, die wordt gebruikt om de buitenlucht effectief voor te verwarmen. De opening voor de luchttoevoer kan boven, achter of naast de radiator worden aangebracht. Ook een aanwezige ventilatieopening kan voor de lucht toevoer worden gebruikt en op de luchtgeleider worden aangesloten.
De Easy-Vent Renovatie is er in drie basismodellen die passen bij alle paneel- en sectieradiatoren. De keuze van het model wordt bepaald door de plaats die het meest geschikt is voor de opening in de wand.
De volgende basismodellen zijn leverbaar:
- Flexi
- Mini
- Maxi
Zo werkt de Easy-Vent Renovatie

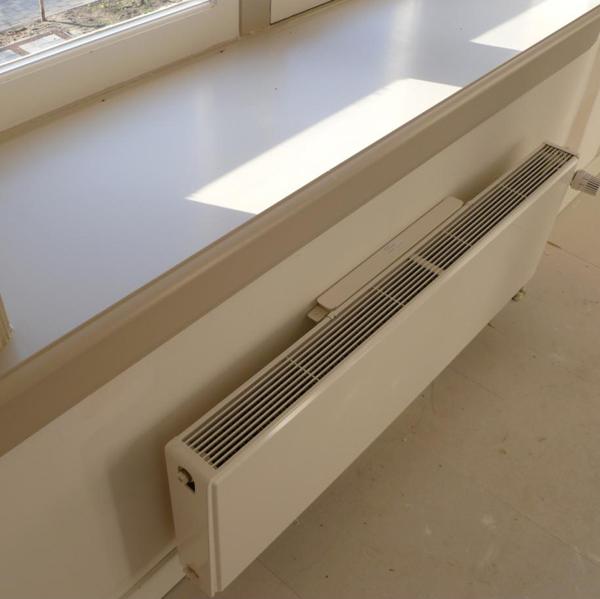

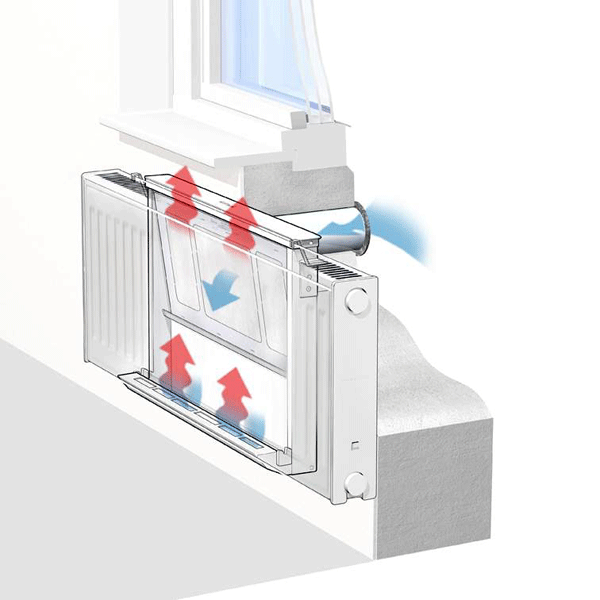

Buitenlucht wordt via een gevelrooster en een toevoerkanaal naar de luchtgeleider geleid, die op de wand achter de radiator is gemonteerd. De ingang van de luchtgeleider is voorzien van een filter dat voorkomt dat met de verse lucht pollen en verontreinigingen binnenkomen. De gezuiverde lucht stroomt door de luchtgeleider en wordt daarna langs de achterzijde van de radiator omhoog geleid. Door het contact met de warme radiator wordt de lucht effectief voorverwarmd, waarna hij via de bovenzijde van de radiator vrijkomt. Geruisloos en zonder tocht.
Elementopbouw

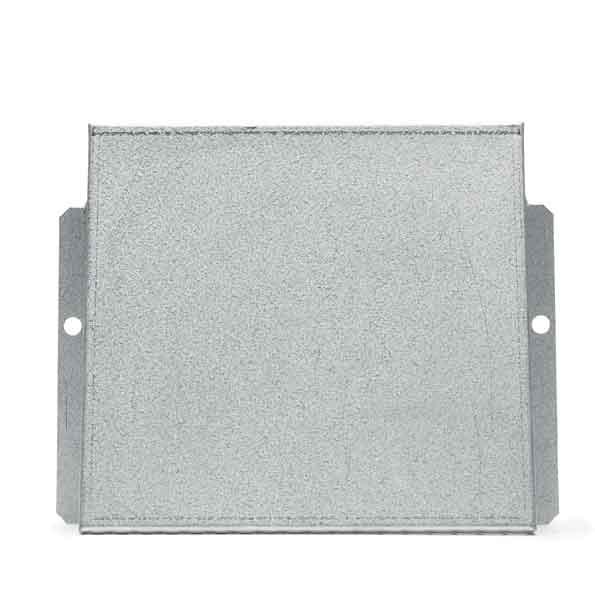

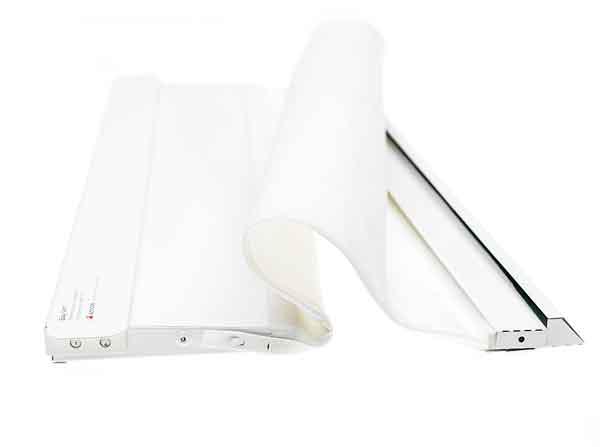

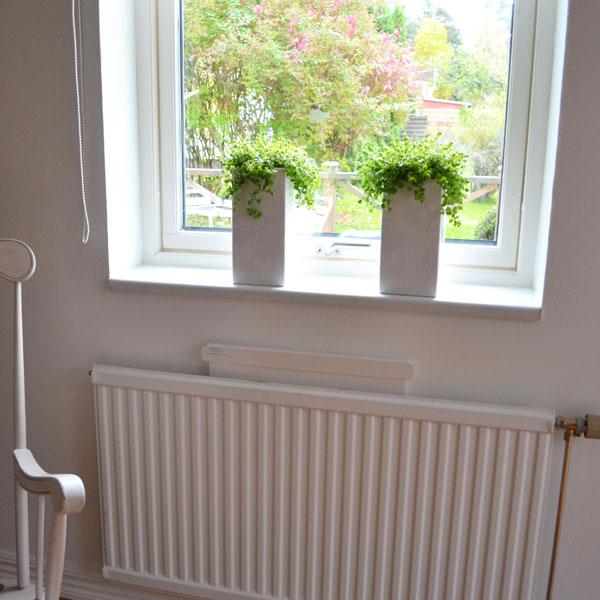

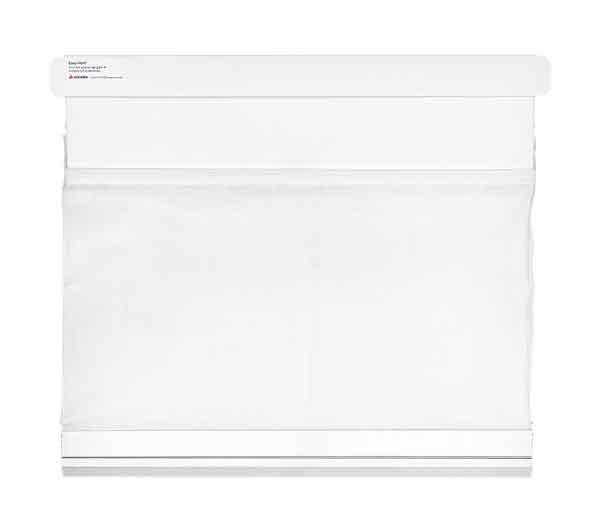

- Het model Flexi heeft een middengedeelte van luchtdicht textielmateriaal. Hierdoor kan de luchtgeleider gemakkelijk van bovenaf achter een radiator worden aangebracht zonder dat het nodig is om de vensterbank of de radiator te demonteren. De opening in de wand wordt boven de radiator aangebracht.

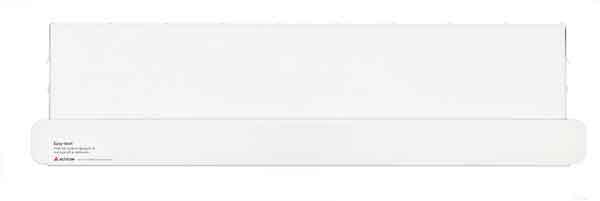

- Het model Mini wordt gekozen als de opening voor de luchttoevoer alleen onder of naast de radiator kan worde aangebracht. De Mini wordt op de luchttoevoeropening gemonteerd en gedeeltelijk achter de radiator aangebracht vanaf zijn onder- of zijkant.

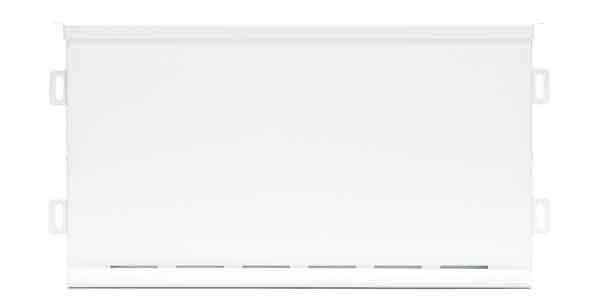

- Het model Maxi wordt toegepast als de aanwezige radiator tijdelijk moet worden gedemonteerd, bijvoorbeeld in verband met schilderwerk. De opening voor de luchttoevoer en de luchtgeleider worden op de wand achter de radiator aangebracht voordat deze wordt teruggeplaatst. Dit model is leverbaar met een comfort- of basisfilter.
De Flexi-G, -MK, -SV en de Mini-G zijn leverbaar met een klep. Deze is traploos regelbaar tussen open en gesloten stand. Standaard worden de luchtgeleiders geleverd met een effectief basisfilter van synthetische vezels. Voor vervanging van het filter opent u eenvoudig het reinigingsdeksel waarna u het filter kunt verwisselen.
Toebehoren
De volgende kanalen zijn beschikbaar:

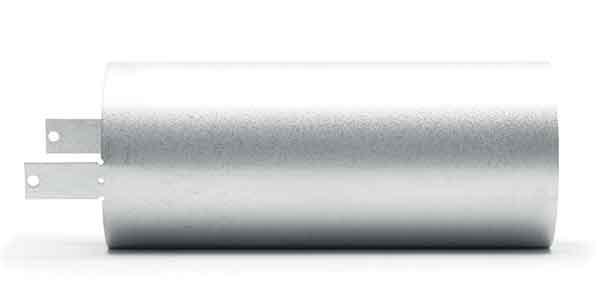

- Kanaal CS 80 aluzinkplaat, diameter 80 mm, wandopening Ø85 mm;

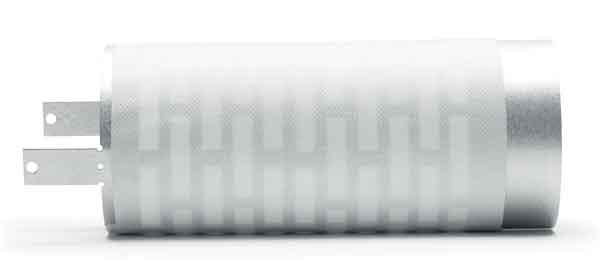

- Geluiddempend Kanaal CV 80 aluzinkplaat, diameter 80 mm, wandopening Ø85 mm. Dit kanaal is bedoeld voor constructiewanden. Ook leverbaar in een variant voor betonwanden;

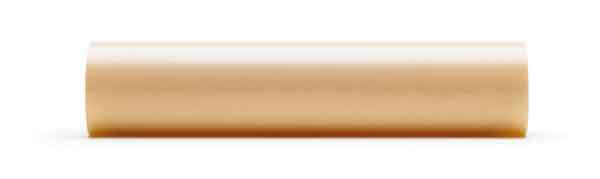

- Kanaal PR 50 plastic, diameter 50mm, wandopening Ø51-55 mm. Bij beperkte ruimte voor de opening wordt 2 x PR50 toegepast.

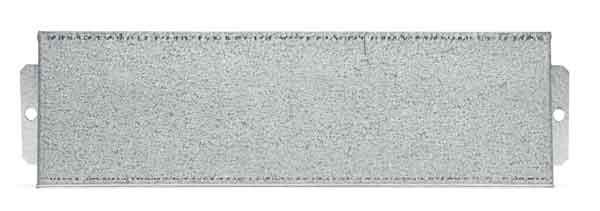

Behalve de bovenstaande kanalen zijn ook rechthoekige kanalen leverbaar met een geïntegreerd rooster voor verborgen montage onder de raamdorpel. Deze worden bij voorkeur gemonteerd in combinatie met raamrenovatie.
De gevelroosters zijn vervaardigd van aluzinkplaat en voorzien van gaas dat ongedierte tegenhoudt. Alle roosters kunnen in een kleur naar keuze worden gespoten. Het assortiment omvat bovendien geluidsisolerende roosters.

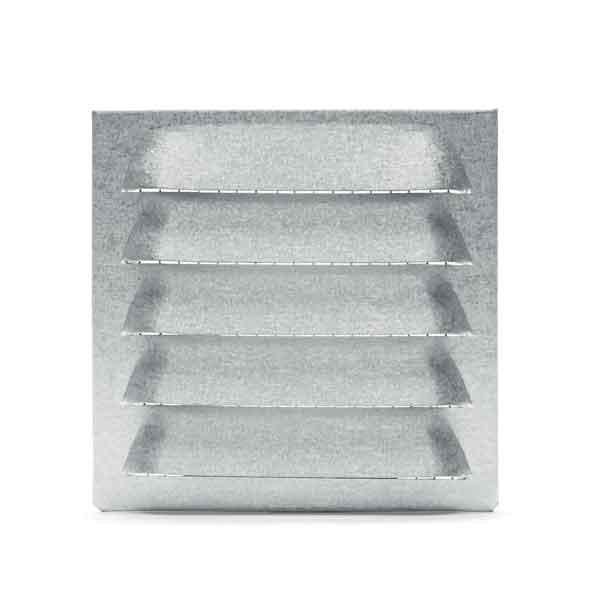

- Rooster KC 80
Voor toepassing met kanaal CS en CV. Uitwendige afmetingen 135 x 135 mm (bxh); . - Rooster RC 80

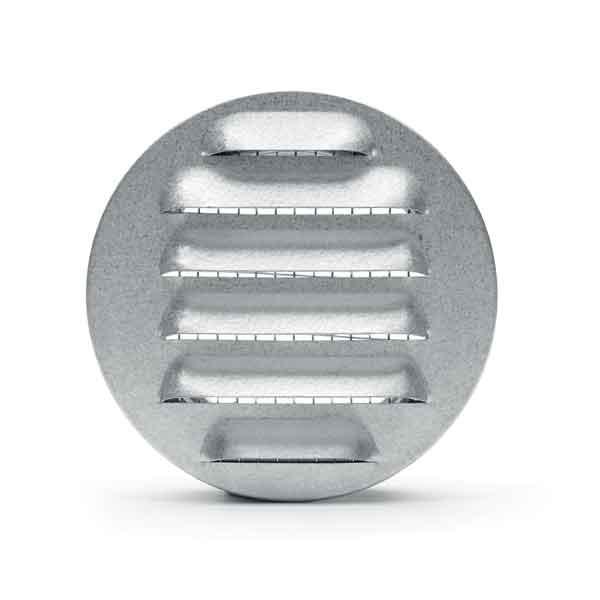

Voor toepassing met kanaal CS en CV. Uitwendige afmetingen Ø135 mm; - Buitenkap VS-1
Voor toepassing met kanaal CS en CV. Uitwendige afmetingen 165 x 150 mm (bxh). Ook leverbaar in geluidsisolerende uitvoering; - • Buitenkap VS-2
Voor toepassing met 2 st. kanalen PR 50. Uitwendige afmetingen 300 x 80 mm (bxh). Ook leverbaar in geluidsisolerende uitvoering.
Toepassing
Bruikbaarheid, functioneel
Met Easy-Vent Renovatie kunnen oudere woningen worden voorzien van moderne, effectieve ventilatie.
Verwerking en montage
Verwerking
Complete installatie in minder dan 30 minuten.

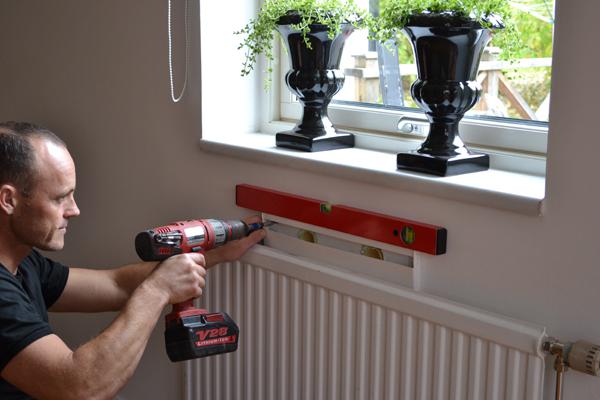

- Boor twee gaten Ø51-55 mm of één gat Ø85 mm door de wand boven de radiator (Flexi). Bij toepassing van Mini boort u het gat / de gaten onder of naast de radiator.
- Plaats het kanaal, met lengte gelijk aan de dikte van de wand, in de opening.
- De buigbare Flexi kunt u gemakkelijk van bovenaf achter de radiator aanbrengen. Hij wordt aan de bovenzijde vastgezet met twee schroeven.
- Plaats het filter in het bovenste deel van de luchtgeleider.
- Druk het reinigingsdeksel vast. U kunt het deksel eenvoudig zonder gereedschap openen om het filter te vervangen.
- Bevestig het gevelrooster op het kanaal. Als het kanaal boven de radiator is aangebracht, kan het rooster meestal van binnenuit via het raam worden aangebracht
