Omschrijving

Unidek Aero Riet is het alles-in-1 dakelement speciaal ontwikkeld voor rieten daken. De buitenzijde bestaat namelijk uit een OSB III spaanplaat, dat uitermate geschikt is voor geschroefd rietdekwerk. De witte binnenzijde is voorzien van een geïntegreerde dampremmende laag. Het isolerende sandwichelement scoort op alle fronten beter dan andere dakelementen: het verwerkt sneller, is sterker en biedt nog meer wooncomfort. Unidek Aero Riet is een volledige Bouwbesluit-proof ondergrond voor rieten schroefdaken. De unieke opbouw zorgt voor veel voordelen ten opzichte van andere dakelementen.

Kenmerken

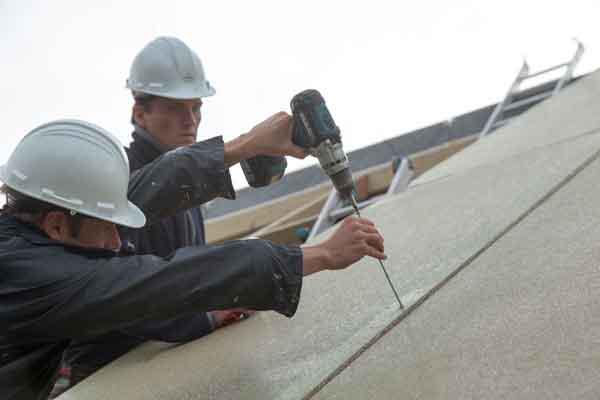

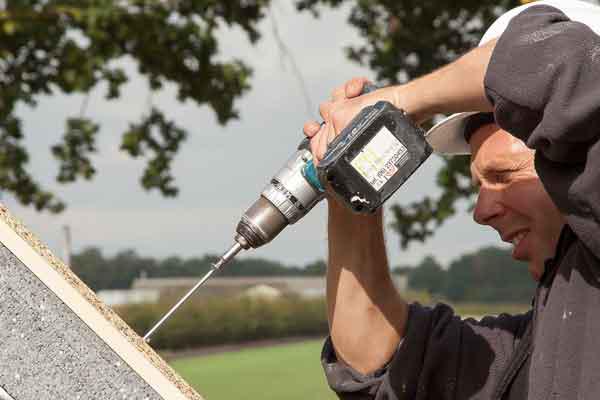

  • Snellere eenvoudige plaatsing dankzij zelfborende schroeven;
  • Lucht- en dampdicht mede dankzij de geïntegreerde dampremmende laag;
  • Een betere thermische dakisolatie dankzij hoge Rc-waarden.

Referentienummers

Samenstelling

Systeemopbouw

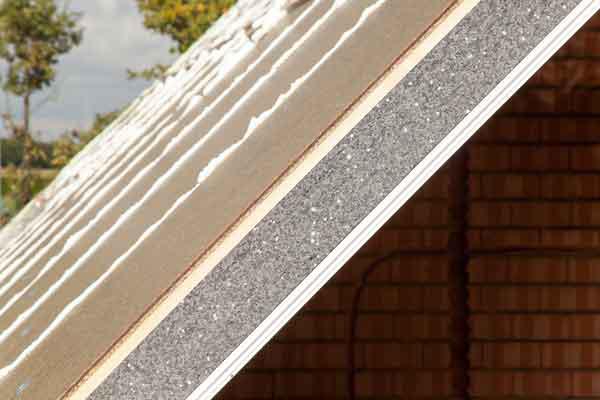

Opbouw van het Unidek Aero Riet dakelement

Unidek Aero Riet heeft een kern van EPS Platinum, voorzien van 4 geïntegreerde verstijvers. Aan de buitenzijde is het dakelement voorzien van een 12 mm OSB III. De binnenzijde is voorzien van een 12 mm speciaal voor deze toepassing ontwikkelde gipskartonplaat, die tussen twee verstijvers is aangebracht, afgewerkt met een 3 mm spaanplaat voorzien van een witte zichtzijde met geïntegreerde dampremmende laag. De dakelementen hebben een breedte van 1020 mm en zijn op daklengte tot maximaal 8000 mm leverbaar, inclusief nokafschuining.

Materiaal
  • Verstijvers: vurenhout;
  • Buitenplaat: OSB III;
  • Kern: EPS Platinum (geëxpandeerd polystyreen);
  • Binnenplaat: gipskartonplaat;
  • Binnenplaat: spaanplaat met geïntegreerde dampremmende laag met witte zichtzijde.
Toebehoren
  • Kunststof LD-afdekprofiel (4.000-8.000 mm per 10 stuks);

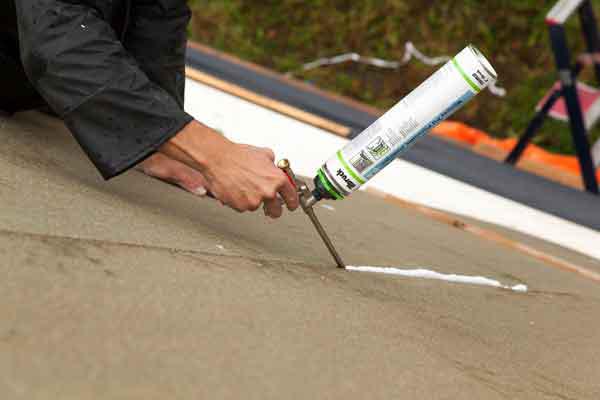

  • Aerosafe-foam (Pistoolschuim);
  • Geficell SK afdichtingsband (rol van 25 meter);
  • Luchtdichte afdichtingsband (10 rollen van 6 meter);
  • Volgplaatjes (per 100 stuks)
  • Alu-bitumenband (rol van 10 meter);
  • Primer t.b.v. alu-bitumenband (blik van 1 liter);
  • Hydraulische hijsklem;
  • Reparatielak wit (spuitbus).

Vorm en afmeting

Afmetingen

Unidek Aero Riet is leverbaar in een minimale lengte van 4.000 mm en een maximale lengte van 8.000 mm. Elke Unidek Aero Riet type heeft een breedte van 1.020 mm. Gewicht en dikte zijn verschillend per type.

Totaaldikte in mm:

  • Aero Riet 4.0: 108;
  • Aero Riet 4.5: 124;
  • Aero Riet 5.0: 139;
  • Aero Riet 5.5: 155;
  • Aero Riet 6.0: 170;
  • Aero Riet 7.5: 220;
  • Aero Riet 8.5: 250;
  • Aero Riet 9.5: 280.
Gewicht

Totaalgewicht in kg/m²:

  • Aero Riet 4.0: 21,1;
  • Aero Riet 4.5: 21,3;
  • Aero Riet 5.0: 21,6;
  • Aero Riet 5.5: 21,8;
  • Aero Riet 6.0: 22,1;
  • Aero Riet 7.5: 22,9;
  • Aero Riet 8.5: 23,4;
  • Aero Riet 9.5: 23,9.

Prestaties

Mechanische eigenschappen

Overspanningen (per veld, windgebied 3, onbebouwd) in mm:



4.0

4.5

5.0

5.5

6.0

7.5

8.5

9.5

1-velds 30°

2350

2650

3100

3350

3600

4450

4900

5350

1-velds 45°

2550

2900

3200

3500

3750

4600

5100

5550

1-velds 60°

2800

3150

3450

3800

4100

5000

5500

6000

Meervelds 30°

2950

3300

3650

3950

4250

5200

5750

6300

Meervelds 45°

3100

3450

3800

4150

4450

5450

6000

6550

Meervelds 60°

3400

3800

4150

4500

4850

5950

6550

7100

Gootoverstek
30° 45° 60°

1000

1100

1150

1200

1300

1450

1550

1650

Thermische eigenschappen

De dakelementen Unidek Aero Riet zijn leverbaar in 8 verschillende Rc-waarden oplopend van 4,0 tot en met 9,5. Voor woningen met een (kunst)rieten dakbedekking bieden wij, met de hogere Rc-waarden, een comfortabele en duurzame oplossing voor energieneutraal wonen.

Akoestische eigenschappen

De Rw-waarde van Unidek Aero Riet is 34(-1; -5) dB. De Ra-waardes voor spectrum 1 en 2 zijn resp. 33 dB(A) en 29 dB(A).

Toepassing

Bruikbaarheid, functioneel

Het leggen van een rieten dak vergt veel van de ondergrond. Traditioneel worden veel rieten daken op een open constructie gelegd. Dit heeft als nadeel dat alleen het riet zelf een beperkte isolatiewaarde heeft. Daarom wordt vaak aan de binnenzijde extra geïsoleerd. Om deze extra handelingen te voorkomen en beter te isoleren, kan een gesloten constructie worden toegepast: het schroefdak. De hoge Rc-waarden, de snelle eenvoudige plaatsing, het stootvaste beloopbare dakelement en de schroefmogelijkheid in de 12 mm OSB III maken Unidek Aero Riet hét dakelement voor rieten dakbedekking als schroefdak constructie.

Unidek Aero Riet dakelementen voor hellende daken zijn geschikt voor daken met een dakhelling van 40° tot 70°.

Ontwerpdetails

Zie tabblad CAD of kijk op de website van Kingspan Unidek.

Bestektekst

Zie tabblad Bestek of kijk op de bestekservice van Kingspan Unidek.

Verwerking en montage

Verwerking

Kingspan Unidek heeft speciale verwerkingsvoorschriften. Zie tabblad Documentatie of kijk op de website van Kingspan Unidek.

Kwaliteit en garantie

Certificering

Unidek Aero Riet beschikt over diverse keurmerken en certificaten:

  • KOMO-attest;
  • PEFC;
  • DUBOkeur;

Deze zijn te downloaden op de website van Kingspan Unidek.

Economische factoren

Prijzen

Zie de Catalogus Dakelementen.

Leveringsvoorwaarden

Volgens de algemene leveringsvoorwaarden van Kingspan Unidek.

Levering

Franco levering vanaf 100 m².

Levertijd

10 werkdagen.

Leveringsgebied

Benelux.

Contactinformatie
Algemeen

T 0492 - 37 81 11
E unideknl@kingspan.com
www.unidekdakelementen.nl

Milieu en gezondheid

Materiaalverbruik

EPS Platinum, waaruit de kern van Unidek Aero bestaat, is een duurzaam en milieuvriendelijk isolatiemateriaal. EPS is 100% recyclebaar en heeft daardoor een zeer lange levensduur in tegenstelling tot andere isolatiematerialen die uiteindelijk veelal verbrand moeten worden.

Inzameling van kaal EPS

EPS-restmateriaal dat voor recycling in aanmerking komt, wordt door Kingspan Unidek met een gesloten wagen opgehaald. Het is ook mogelijk het EPS-restmateriaal direct af te leveren bij Kingspan Unidek. In beide gevallen dient er eerst contact opgenomen te worden met de afdeling Verkoop van Kingspan Unidek. Het EPS-restmateriaal dient te worden ingezameld in zakken à 2,5 m³. Deze zakken zijn per rol van 25 stuks te bestellen bij Kingspan Unidek.

Inzameling van restmateriaal van dakelementen

Kingspan Unidek neemt alleen door haarzelf geproduceerd restmateriaal van dakelementen retour. Het materiaal dat voor recycling in aanmerking komt, dient te worden ingezameld in een Unirec. Een Unirec is een in- en uitklapbaar metalen rek dat in uitgeklapte toestand een afmeting heeft van 5.000 (l) x 1.200 (b) x 1.000 (h) mm met een inhoud van 6 m³. Het Unirec is te huur bij Kingspan Unidek. Voor de leveringsvoorwaarden kunt u contact opnemen met de afdeling Verkoop van Kingspan Unidek.

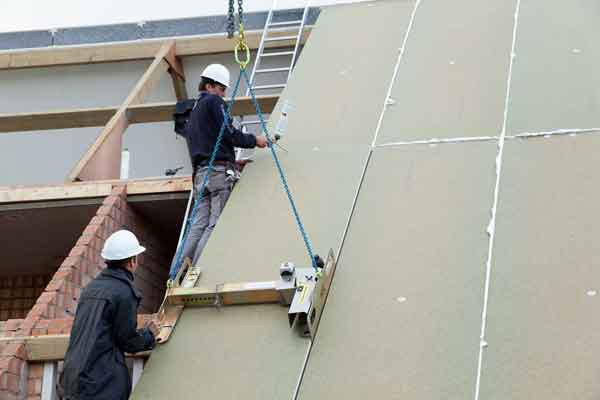

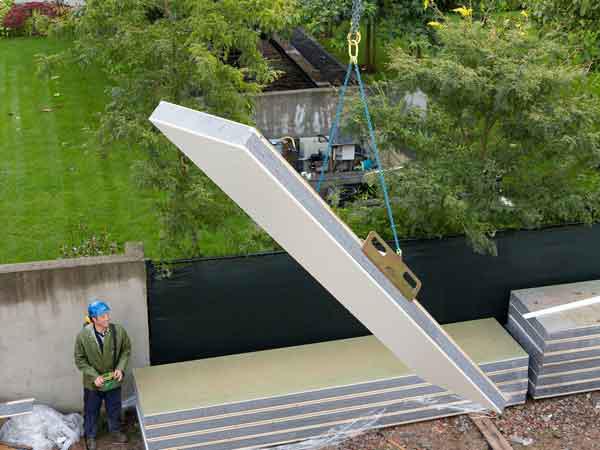

Hydraulische hijsklem

Voor plaatsing van de dakelementen van Kingspan Unidek dient gebruik gemaakt te worden van een hydraulische hijsklem. Deze hijsklem is zowel bij Kingspan Unidek als bij diverse kraanbedrijven te huur. Een overzicht van deze verhuurbedrijven kunt u op website van Kingspan Unidek downloaden. De hydraulische hijsklem is ook te huur bij Kingspan Unidek.

Unidek Zaagbokken

Unidek Zaagbokken zijn speciaal ontwikkeld ter ondersteuning bij het op maat zagen van dakelementen. De zaagbokken dienen als stabiele ondergrond waarop de dakelementen gelegd en gekanteld kunnen worden. Tijdens de verwerking hoeven de dakelementen niet meer opgetild te worden omdat door de bokken heen gezaagd kan worden. De zaagbokken hebben een afmeting van 500 (l) x 1.200 (b) x 500 (h) mm en zijn per stuk te bestellen bij Kingspan Unidek.
