VEKA AG, SOFTLINE 82 NL

Referentienummers

• Kunststof kozijnen
• SOFTLINE
• 30.32 kozijnen, 30.33 deuren, 30.34 ramen
• Kunststof kozijnen, EN 12608 klasse A, VEKA, Softline 82 NL

Samenstelling

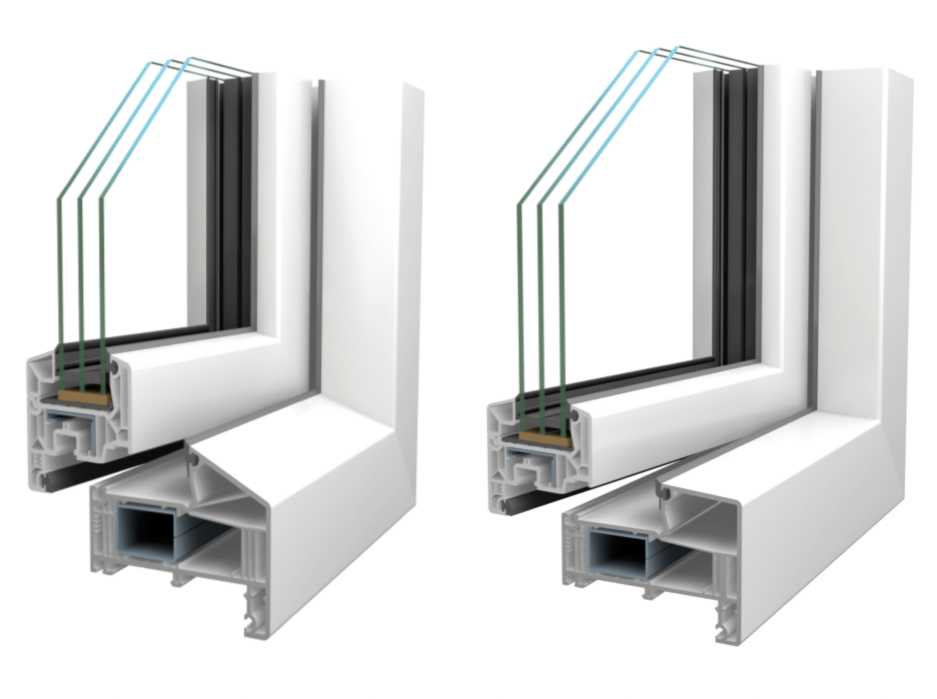

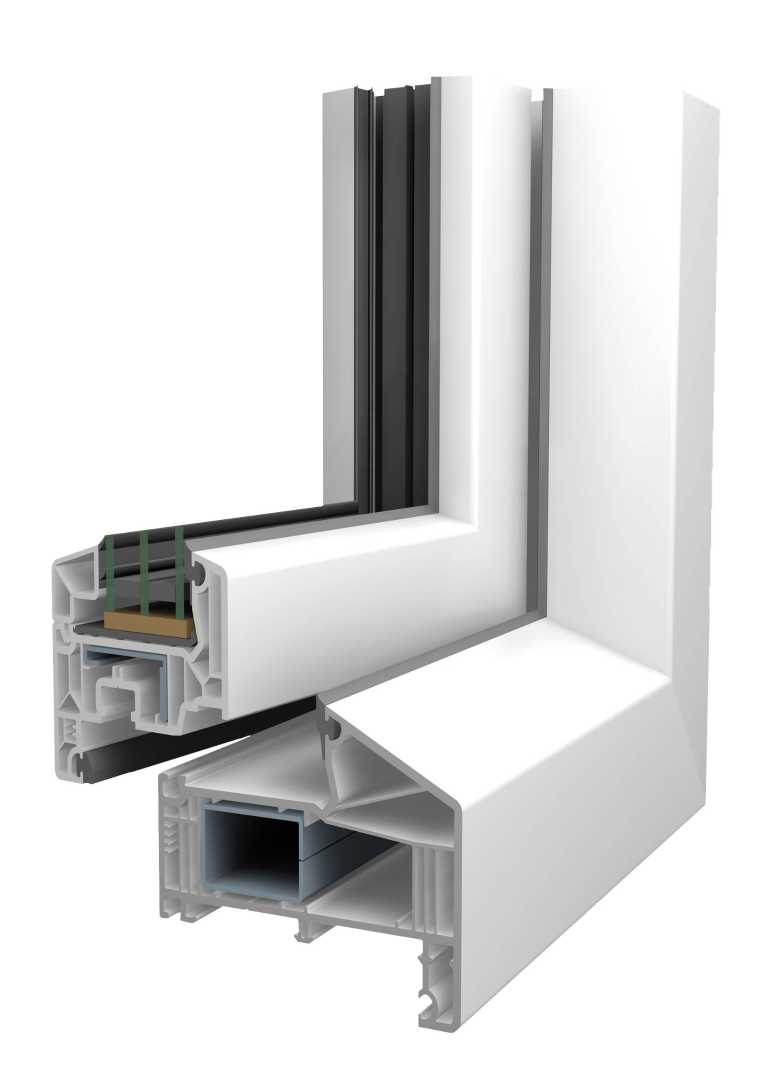

Systeemopbouw

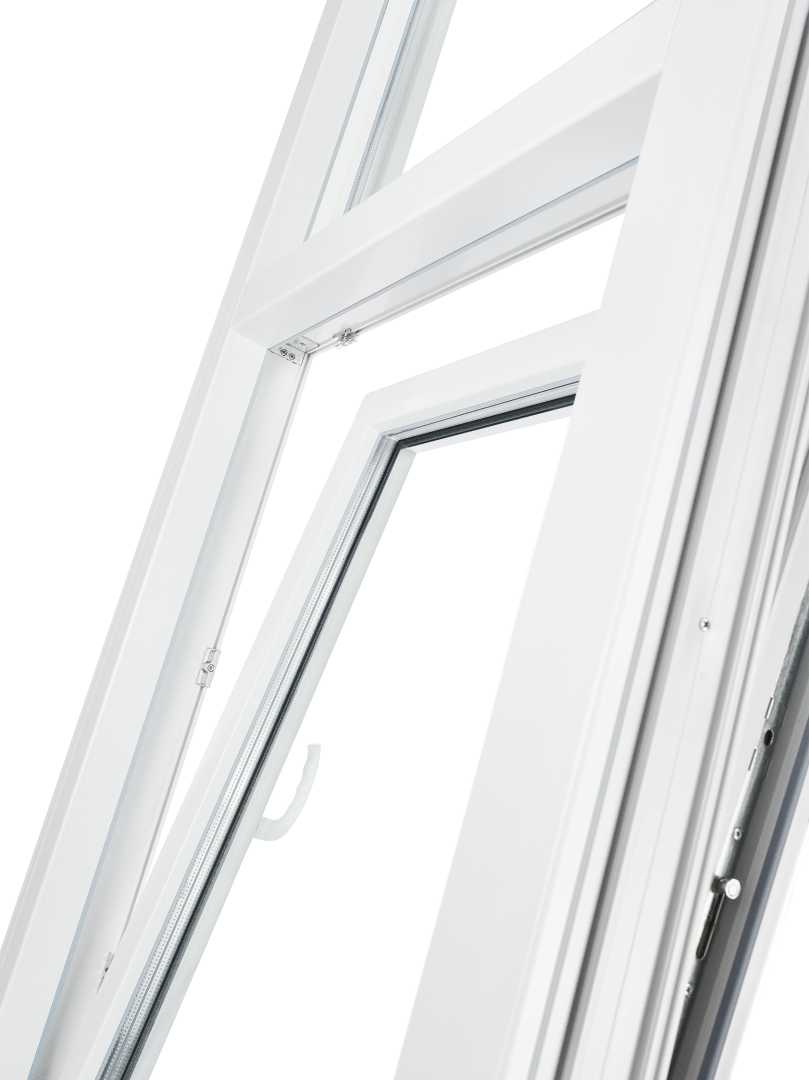

Met het VEKA SOFTLINE 82 NL profielsysteem kunnen kozijnen worden samengesteld met draai(kiep)ramen en -
deuren, stolpdraai(kiep)ramen en -deuren, valramen, klep- en taatsramen, stolpdeuren, schuifdeuren en
hefschuifdeuren.

Elementopbouw

• Profielsysteem:
  • 82-mm systeem met meerkamergeometrie
• Beglazing:
  • Groot beglazingsspectrum kan worden toegepast in kozijnen, ramen en deuren
  • Droog met elastomeer rubbers
• Dichtingen:
  • Op 3 niveaus worden geluid, kou, vocht en tocht geweerd
  • Voor extra isolatie is tussen raam en kozijn een middendichting aangebracht
  • Ook als aanslagdichtingssysteem voor naar buitendraaiende deuren

Materiaal

• Kunststof profielen:
  • Materiaal: ongeplastificeerd PVC-U (zonder weekmakers)
  • Kwaliteit profielen: klasse A conform NEN-EN 12608
• Stalen verstijvingsprofielen:
  • Verzinkt staal Fe 360 volgens NEN-EN-ISO 1461
  • Sendzimir verzinkt volgens NEN-EN 10346
• Dichtingen:
  • EPDM, CR of TPE

Fabricagemethode

VEKA kwaliteitsprofielen zijn gemaakt van hard PVC en bevatten geen weekmakers. Om de reeds gunstige eigenschappen van het polymeer verder te optimaliseren, worden kleine hoeveelheden additieven met de PVC-korrels gemengd volgens een door VEKA ontwikkeld recept. Alleen uit deze samenstelling worden de VEKA profielen met hun sterke wanden in klasse A-kwaliteit geëxtrudeerd. Naast hun hoge mechanische sterkte, stijfheid en hardheid zijn ze slag- en kerfvast, slijtvast en, last but not least, fysiologisch ongevaarlijk. Essentieel voor een nauwkeurige productie is de goede lasbaarheid. De hoge bestendigheid tegen uv-straling, vocht, chemische luchtverontreinigingen en andere omgevingsinvloeden zorgt daarnaast voor een blijvend hoogwaardig uiterlijk. Alle relevante profieleigenschappen zijn onderworpen aan een kwaliteitscontrole volgens RAL-GZ 716/1, deel 1.

Oppervlaktebehandeling

De kunststof profielen zijn onbehandeld.

Basiskleur in de massa gekleurd:

• VEKA-wit, wit
• RAL 9001, cremewit

Basiskleur in de massa gekleurd met folie:

• VEKA-wit, wit
• RAL 9001, cremewit
• VEKA-grijs, grijs

Toebehoren

De samengestelde kozijnen worden compleet geleverd, inclusief ramen, deuren, beglazing en hang- en sluitwerk naar keuze. Beglazing wordt gezet als droge beglazing met elastomeer rubberprofielen en met glaslatten geklikt aan de binnenzijde (binnenbeglazing). De beglazing kan als dubbel of meervoudig glas in diverse dikten worden geleverd. Indien gewenst kunnen in plaats van beglazing ook andere panelen worden gemonteerd, zoals enkelvoudige kunststofpanelen, isolerende sandwichpanelen en dergelijke. Hang- en sluitwerk wordt in de profielen ingebouwd. Het toepassen van alle gangbare typen hang- en sluitwerk is mogelijk. Ook verdektliggende scharnieren voor draaivalramen.

Accessoires

Bijzondere onderdorpelconstructies:
DTS VARIPRO PLUS,
Certificaten: Cradle-to-Cradle en CE markering.
Uitvoering:

• Naar binnendraaiende deur
• Naar buitendraaiende deur

Prestaties: Volgens rapport SKG-IKOB 18.00305 en SKG-IKOB 18.00305.1
Verkrijgbaar in de kleuren: zwart en grijs

Vorm en afmeting

Afmetingen

Profielen:

• Profieldiepte kaders: 116 mm
• Profilering: 25 graden afgeschuind
• Profielbreedte kaders: 69 – 87
• Tussenprofielen: 90 mm
• Profieldiepte ramen en deuren: 82 mm
• Profielbreedte deuren: 114 – 125
• Profielbreedte deuren: 74 – 84
• Geschikt voor glaspakketdikte van 24 mm tot 54 mm

Gewicht

Bulkdichtheid: 1,42-1,46 g/cm³ (afhankelijk van de formulering)

Uiterlijk

Oppervlaktestructuur:

• VEKA Decorfolie generfd
• VEKA Decorfolie glad
• VEKA Decorfolie houtlook
• VEKA SPRECTRAL: Glad, Ultramat
• VEKA Feinstruktur: fijnkorrelig, mat
• Aluminium schaaldelen, gepoedercoat

Kleur:

• Keuze uit diverse kleur- en decorvarianten, met als optie luxe metallic varianten uit het VEKA Decorfolieprogramma

Prestaties

Prestaties en eigenschappen

VEKA Spectral:

• Oppervlak: gehard
• Slijtvastheid: zeer hoog slijtvast
• Krasvastheid: krasvast
• Weerbestendigheid: temperatuur- en UV-bestendig
• Vervuiling: stofafstotend
• Bestand tegen chemicaliën

VEKA Feinstruktur:

• Slijtvastheid: extreem slijtvast
• Krasvastheid: krasvast
• Weerbestendigheid: temperatuur- en UV-bestendig
• Vervuiling: vuilafstotend

VEKA Decorfolien:

• Vastheid: slag- en stootvast
• Bestendigheid: UV-bestendig, weersbestendig en vochtbestendig
• Vervuiling: vuilafstotend

Mechanische eigenschappen

• Wanddikte voldoet aan de aan EN klasse A, conform EN 12608
• De stalen versterkingen conform de VEKA versterkingsrichtlijnen
• Treksterkte volgens DIN EN ISO 527: 44 MPa
• Trekelasticiteitsmodulus volgens DIN EN ISO 527: > 2.200 MPa
• Ingekorte slagvastheid (RT) volgens Charpy DIN EN ISO 179, testmonster 1eA: > 20 kJ/m²
• Slagvastheid (-40 °C) volgens DIN EN ISO 179, onvertand: zonder breuk

Vuur, explosie

De gevelelementen voldoen zowel aan de binnenzijde als aan de buitenzijde ten minste aan brandklasse D (geschikt voor nieuwbouw) conform NEN-EN 13501-1 en brandklasse 4 (geschikt voor verbouw) bepaald overeenkomstig NEN 6065. De binnenzijde van de gevelelementen heeft, bepaald overeenkomstig NEN 6066, een rookdichtheid (van de rookproductie) van ten hoogste 10 m-1 (geschikt voor verbouw)

Classificatie brandwerendheid volgens EN 13501-2:2023 van een VEKA SOFTLINE 82 PVC-U deurconstructie:

• Kozijn: VEKA 101.332 SOFTLINE 82NL, afmeting kozijn 1258 x 2501 mm
• Deur: VEKA 105.380 SOFTLINE 82NL, afmeting deurblad: 1150 x 2400 mm

Classificatie:

• Enkel draaiende deur van het vuur af: EI1 20-C; EW 45-C; E-45-C
• Enkel draaiend naar het vuur toe: EI1 30-C; EW 45-C; E-45-C

Glasfabricaat, hang- en sluitwerk en dorpeltype: Volgens rapport Peutz.
Toepassing: In een buigstijve (steenachtige) wand.

Gassen, vloeistoffen, vaste stoffen

Luchtdoorlatendheid

• Volgens opgave fabrikant, afhankelijk van het windsnelheidsgebied en de hoogte waarop de kozijnen worden toegepast

Waterdichtheid

• Samengestelde kozijnen zijn waterdicht volgens NEN 3661/3664

Bestandheid:

• Bestand tegen klimaat- en weersinvloeden, zelfs in industriële omgevingen en de kustgebieden
• Beperkt bestand tegen oxiderende zuren en niet bestand tegen gechloreerde oplosmiddelen benzeen, xyleen, tolueen, ketonen en esters

Thermische eigenschappen

Lineaire uitzettingscoëfficiënt: 0,8 × 10/K-4
Vicat verwekingstemperatuur, VSTB 50 volgens DIN EN ISO 306: 78-82 °C (afhankelijk van de formulering)
Geleiding, warmtedoorgangscoëfficiënt kozijnelementen:

• Uw 1,1 W/m2K tot 0,73 W/(m2K (passiefhuis)
• Bij drielaagse beglazing zijn Uw-waarden < 0,8 W/(m2K) mogelijk
• Bestandheid Kunststof profielen zijn vormvast tot 82ºC. (DIN-EN ISO 306)
• Gecontroleerde kwaliteitsverklaring in de BCRG database volgens NT8800. BCRG codering 20201861GK

Optische eigenschappen

Weersbestendigheid volgens DIN EN 513
Kleurverandering niet groter dan niveau 4 van de grijsschaal volgens ISO 105-A03
Kleurechtheid volgens opgave fabrikant

Profielverbinding profielen:
Standaard: 45° gelaste verbindingen volgens NEN-EN 514 en NEN 3664
Gedeelte gelaste verbinding (Hout Verbinding Look, HVL): volgens NEN-EN 514 en NEN 3664
Tussendorpels en tussenstijlen: Geschroefde verbinding volgens verwerkingsvoorschriften VEKA AG

Akoestische eigenschappen

Gewogen luchtgeluidsisolatie (Rw): Maximaal 44 dB(A), afhankelijk van de toegepaste beglazing.

Toepassing

Bruikbaarheid, functioneel

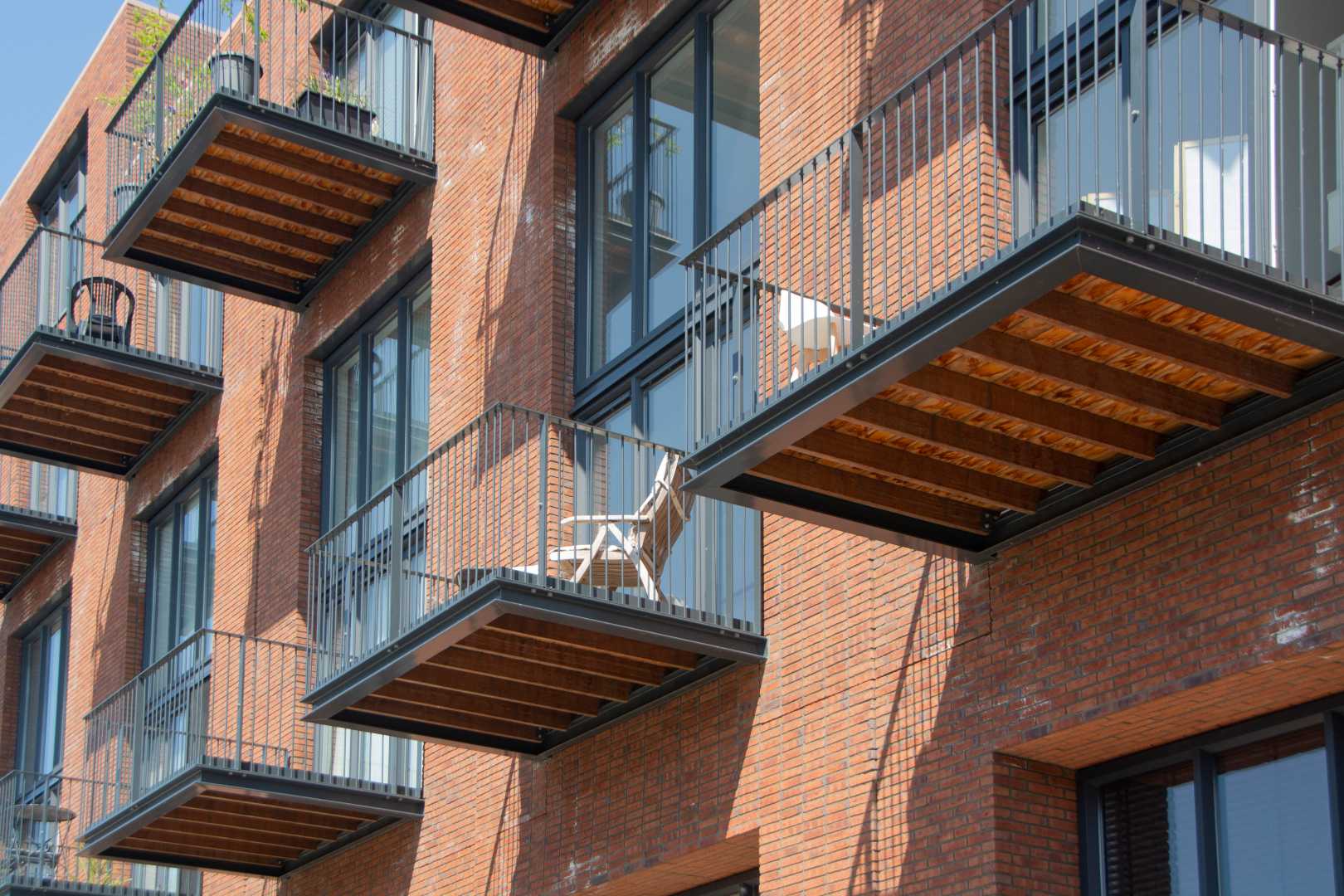

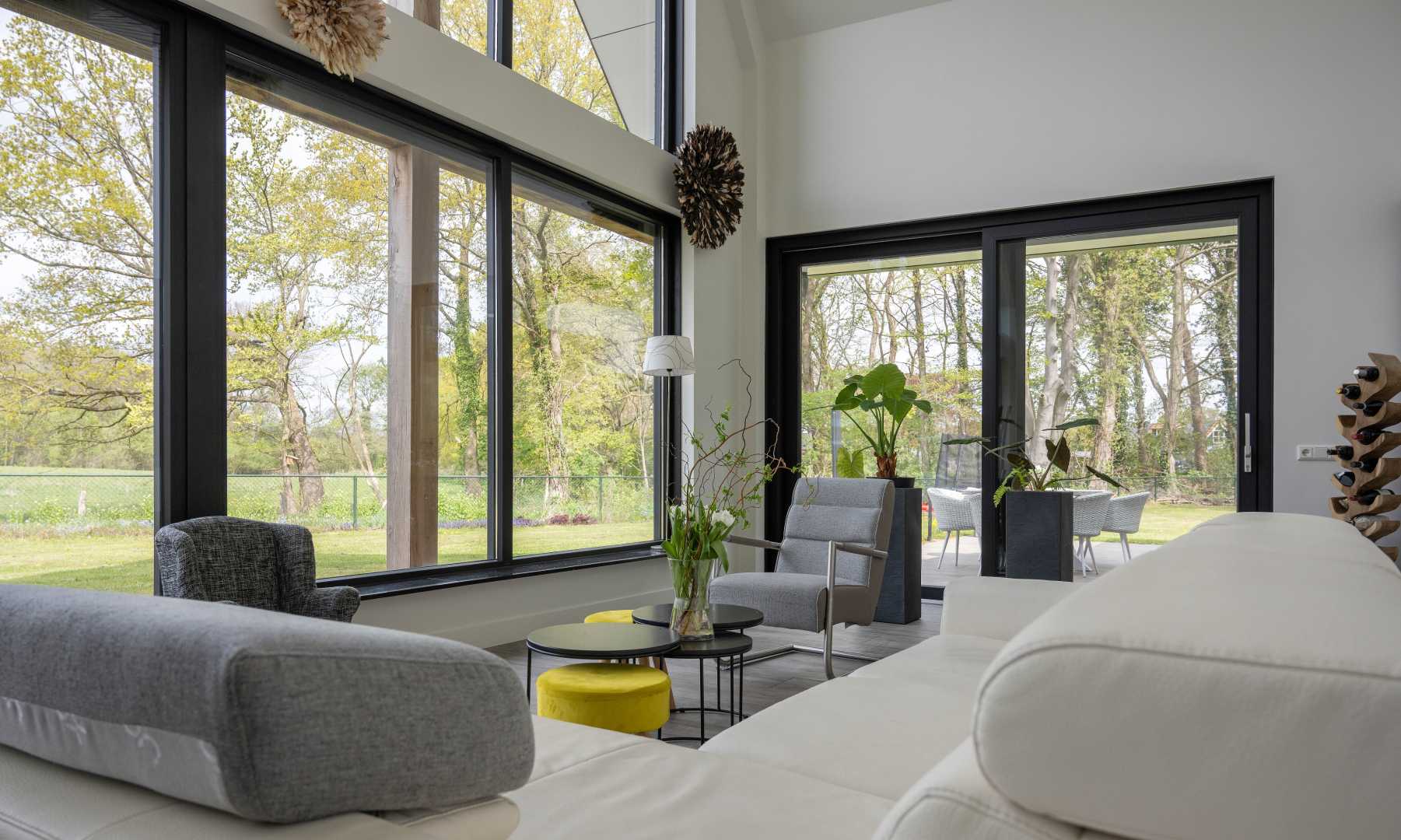

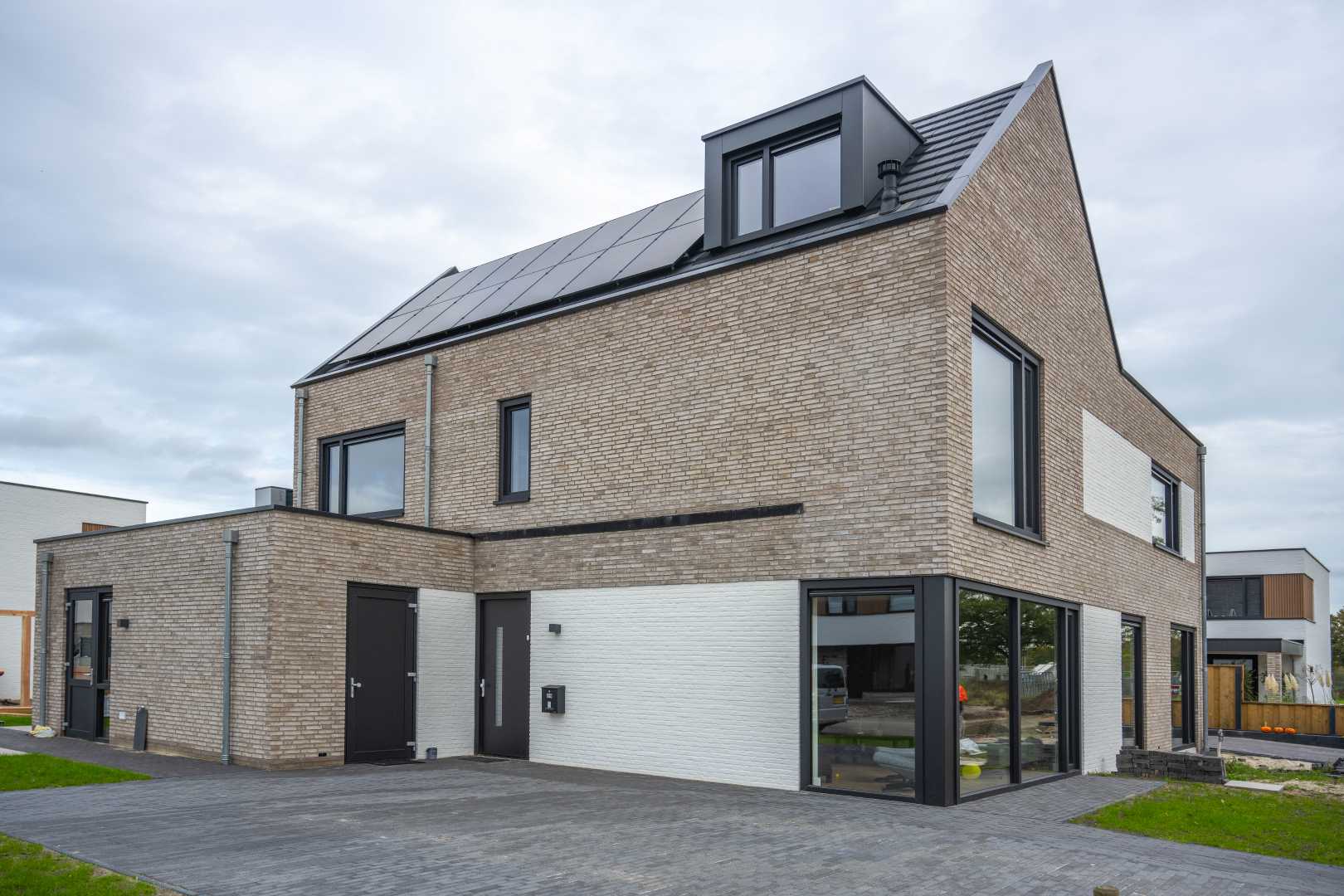

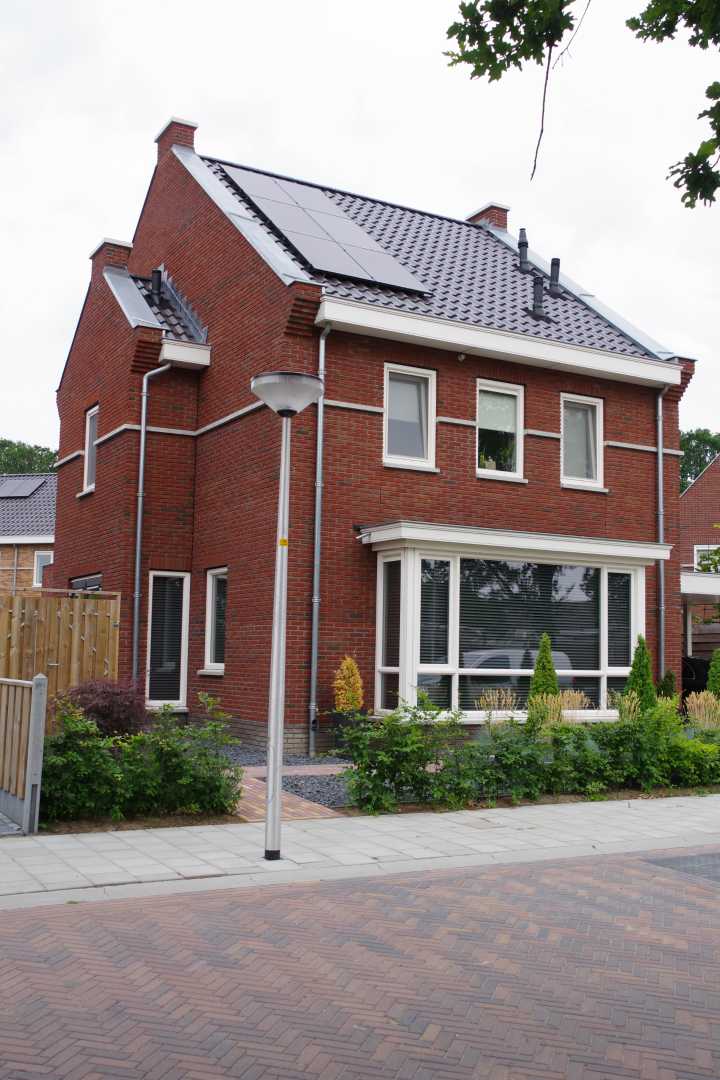

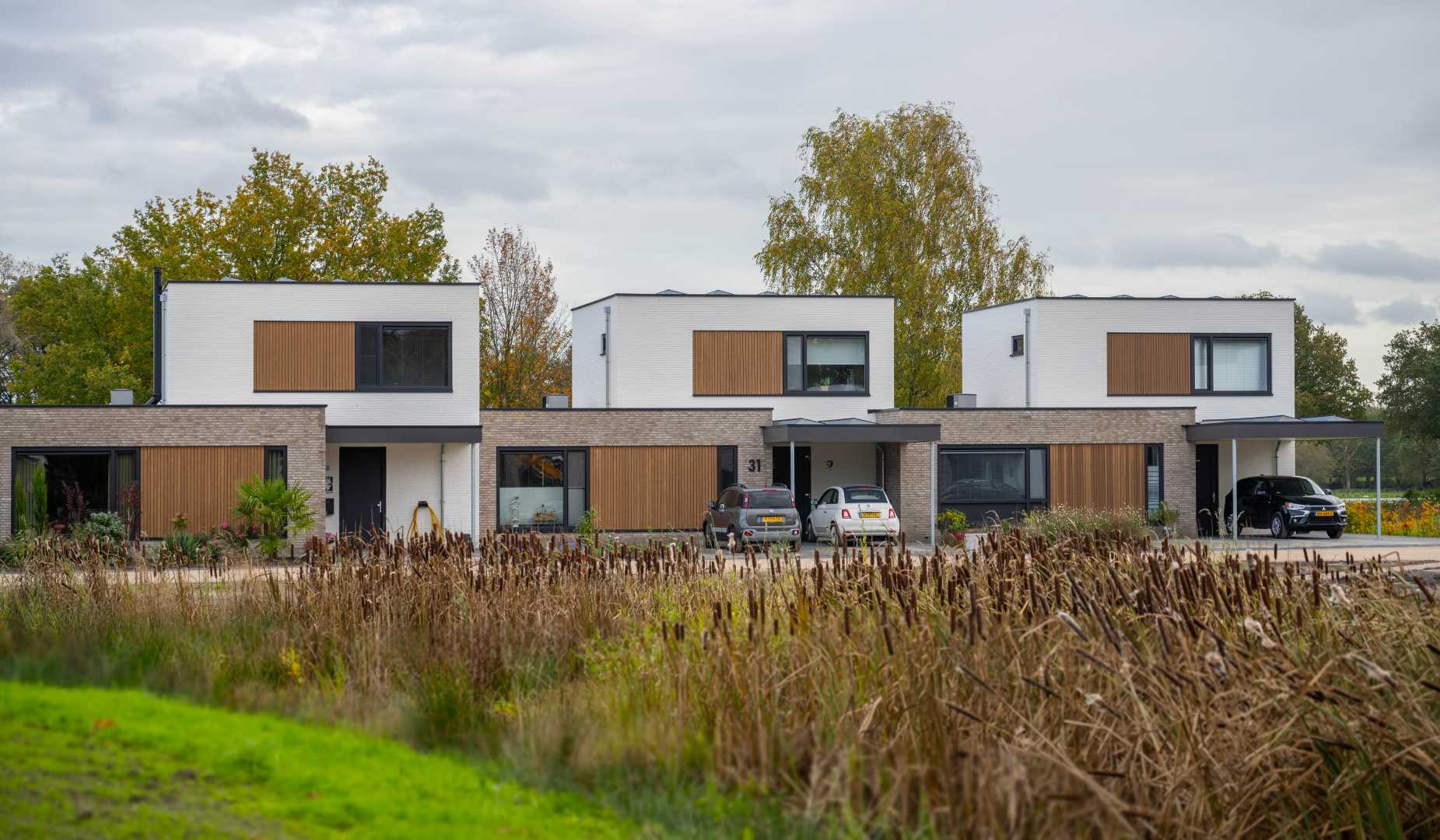

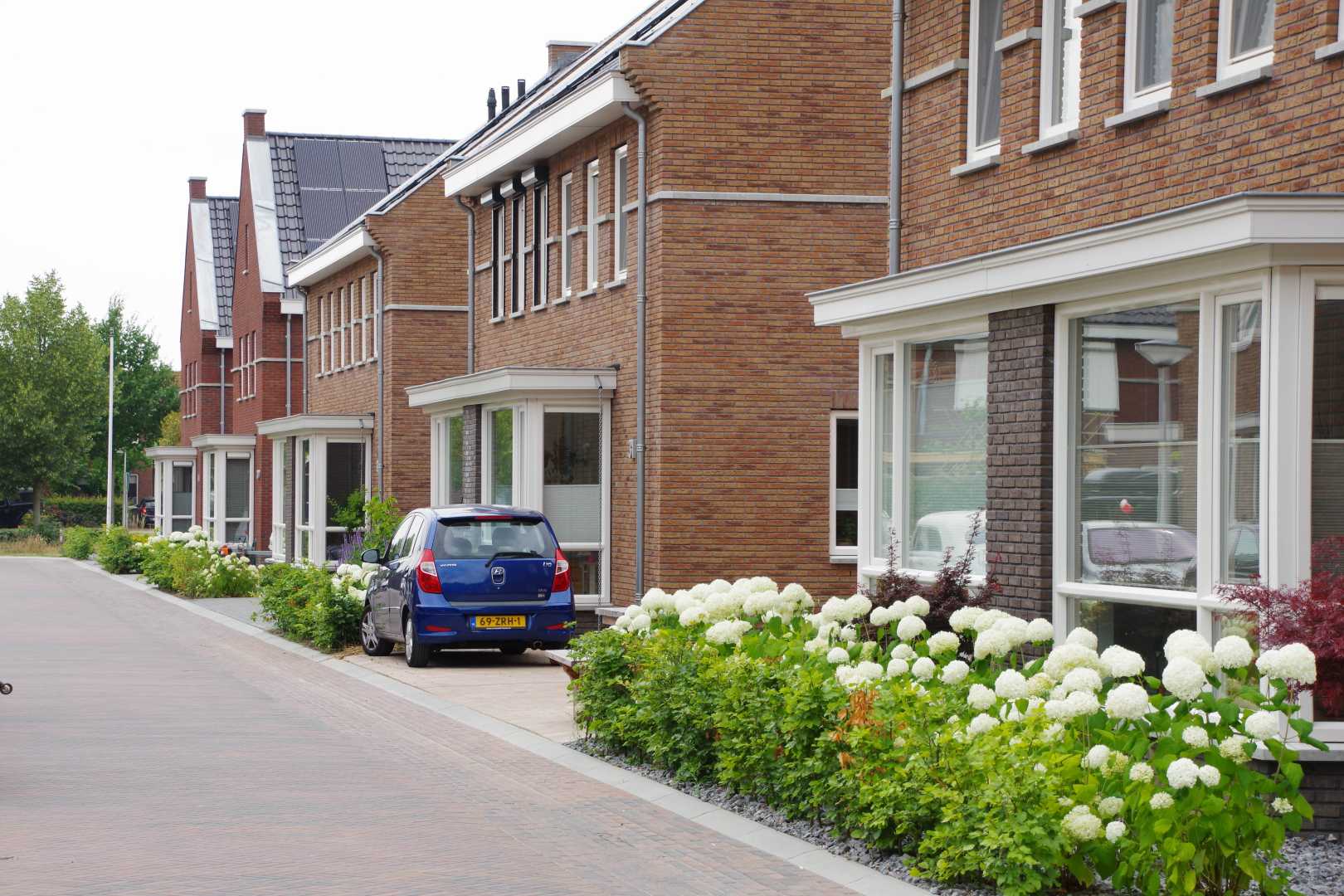

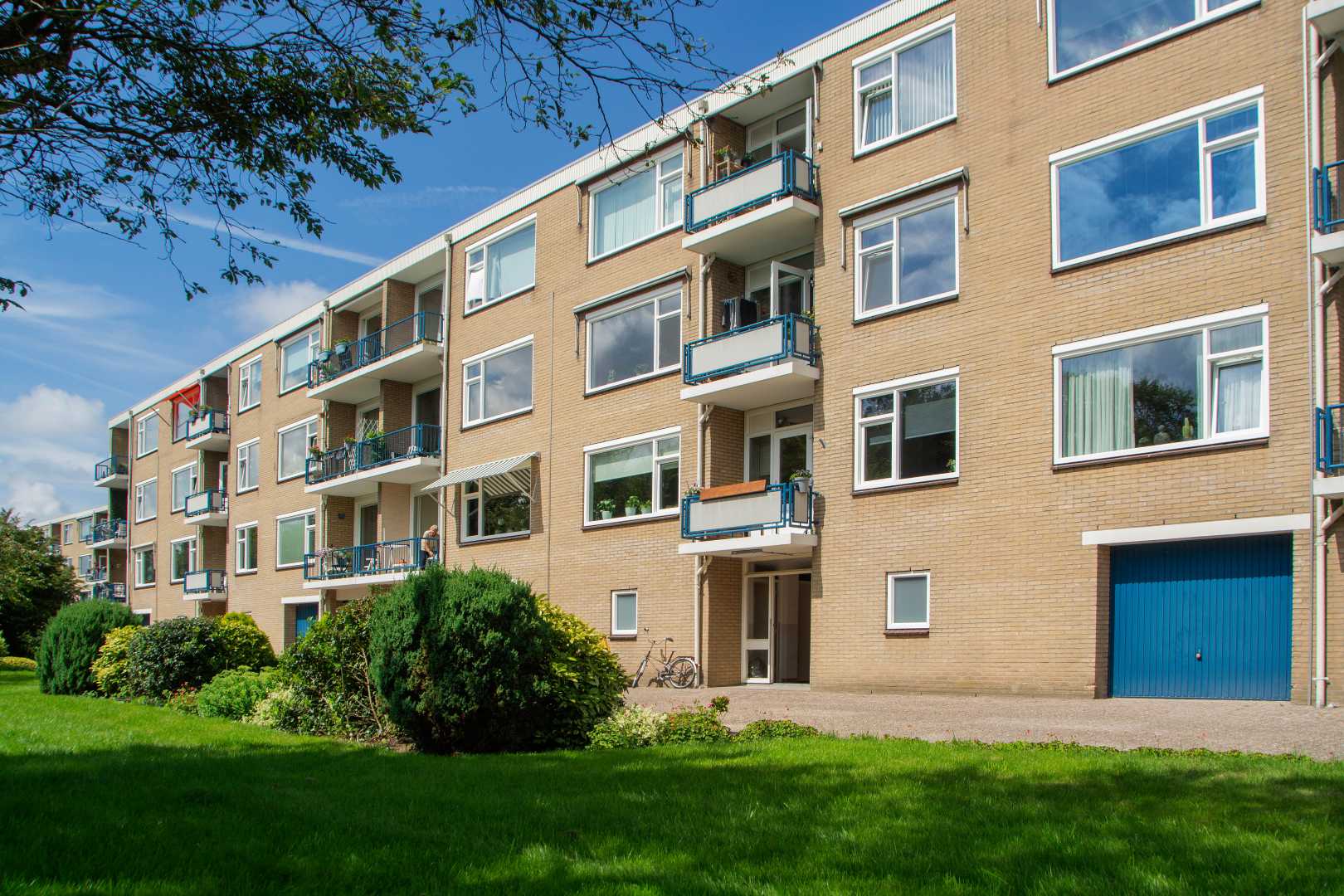

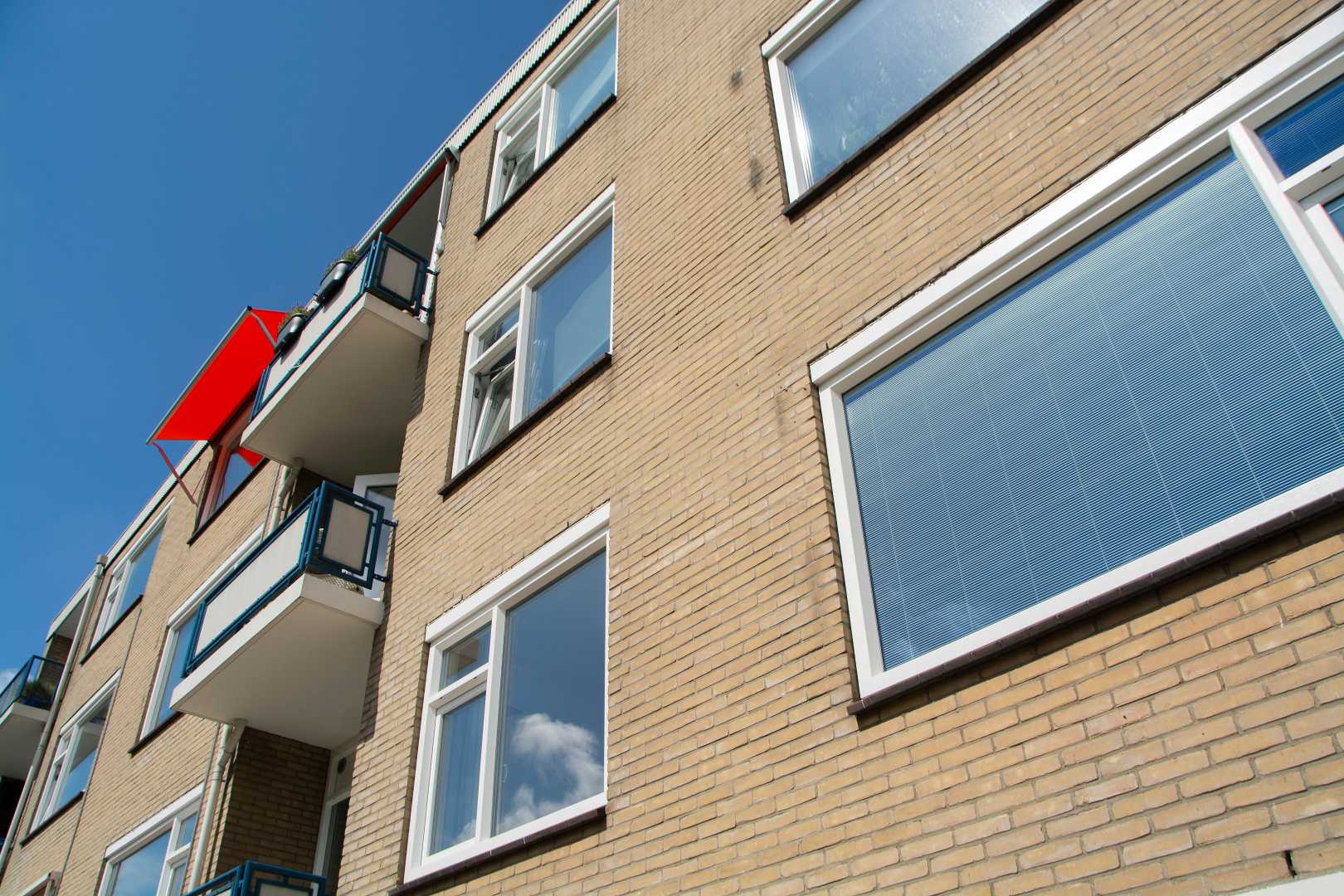

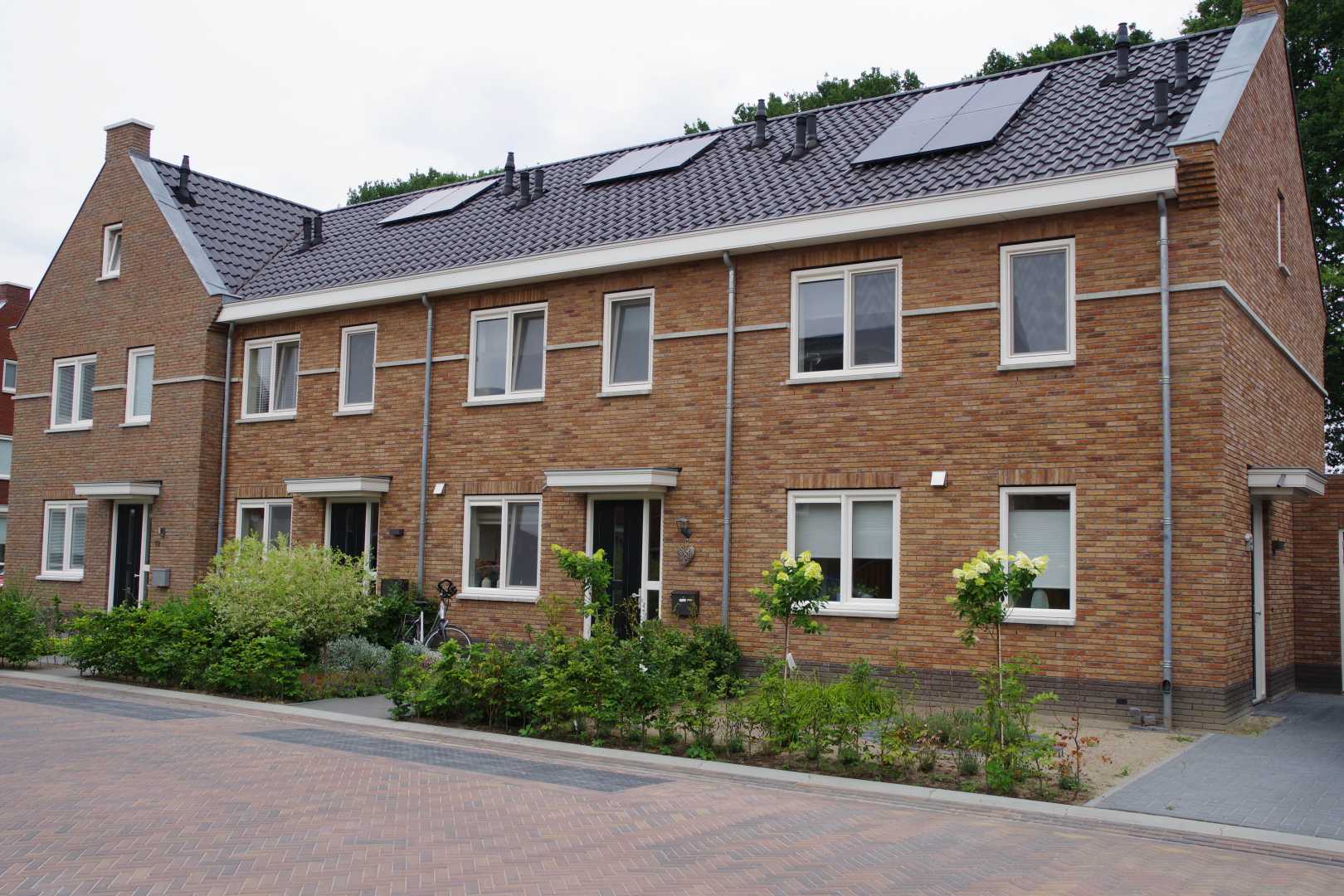

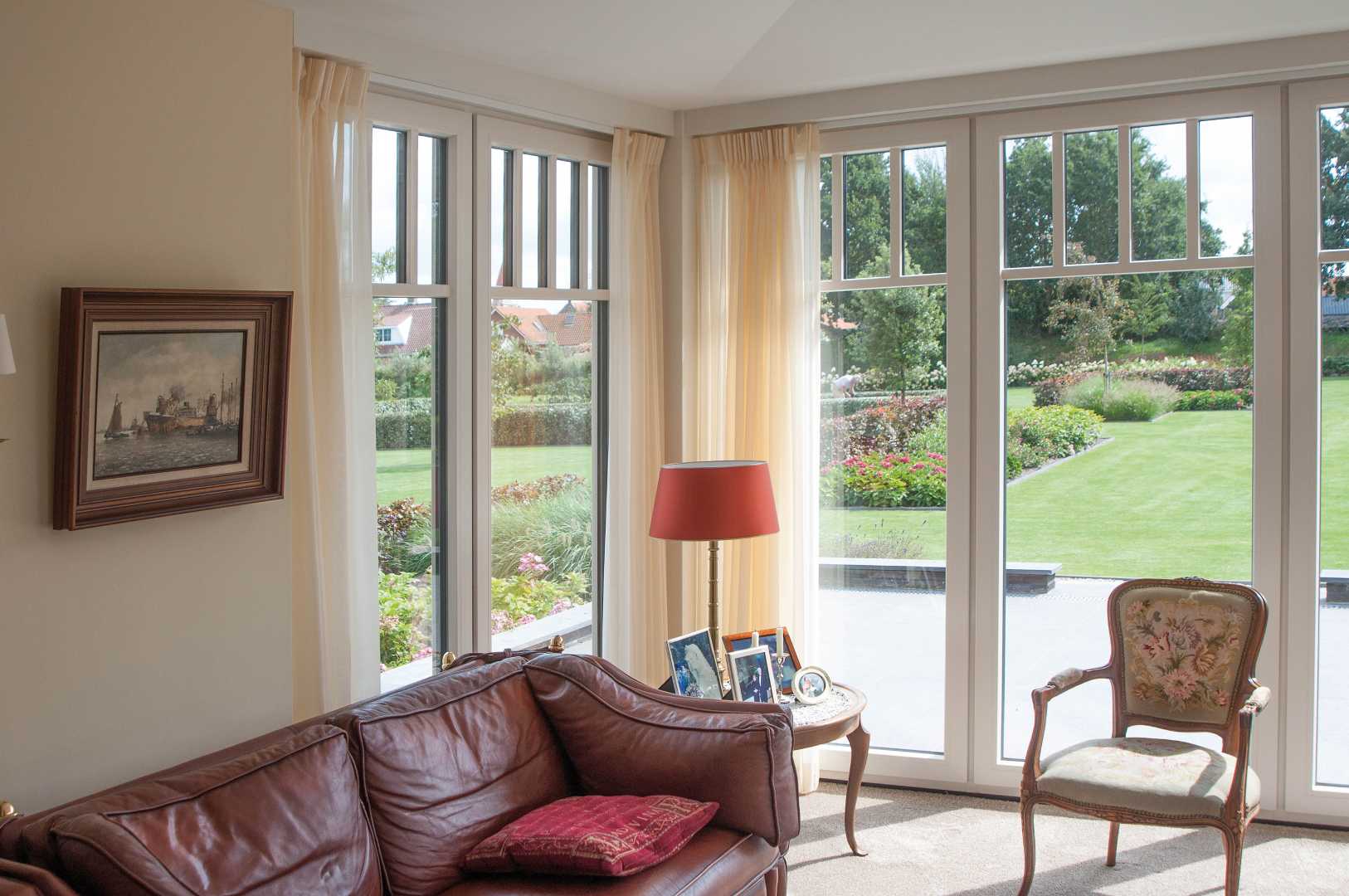

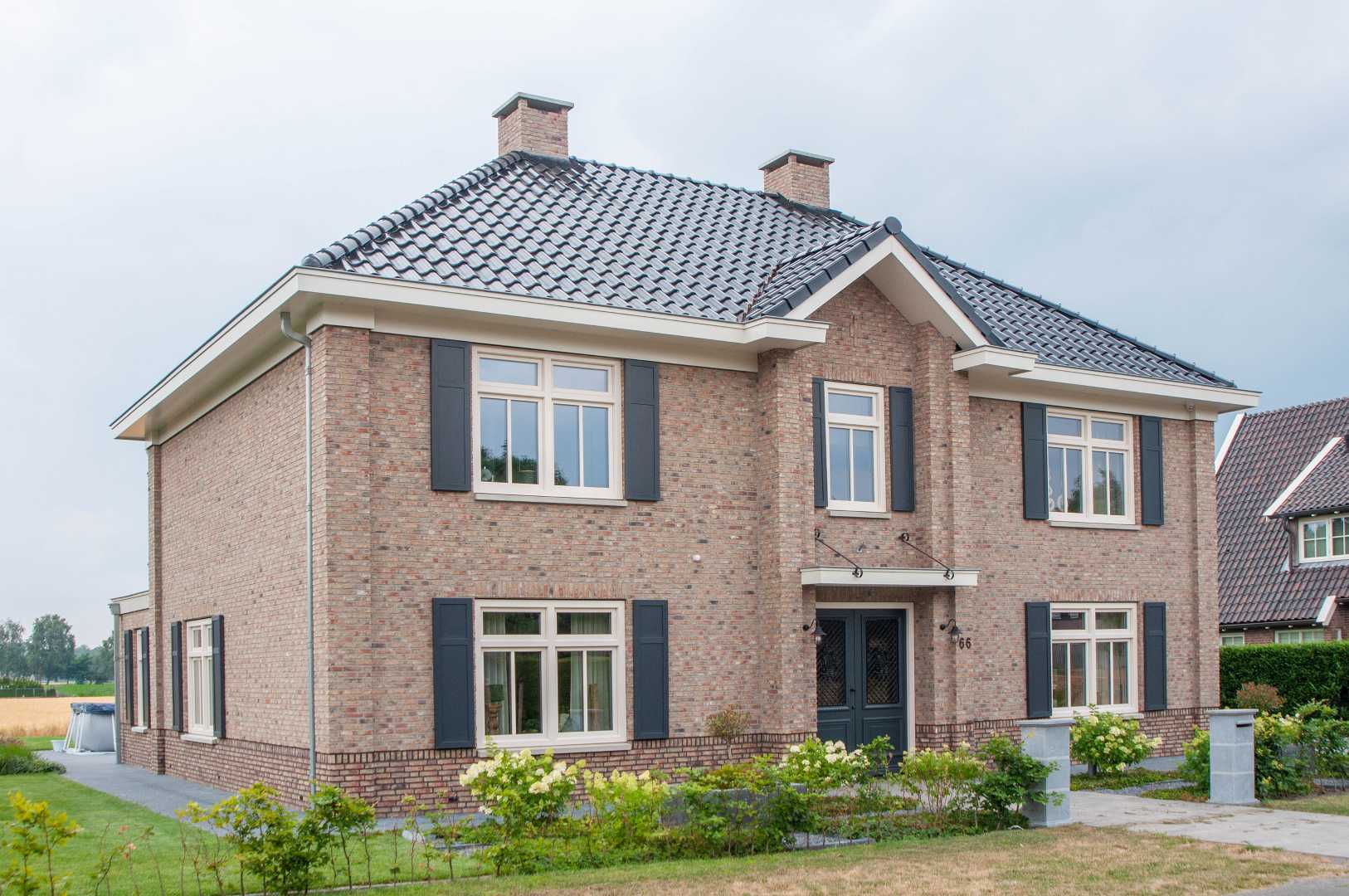

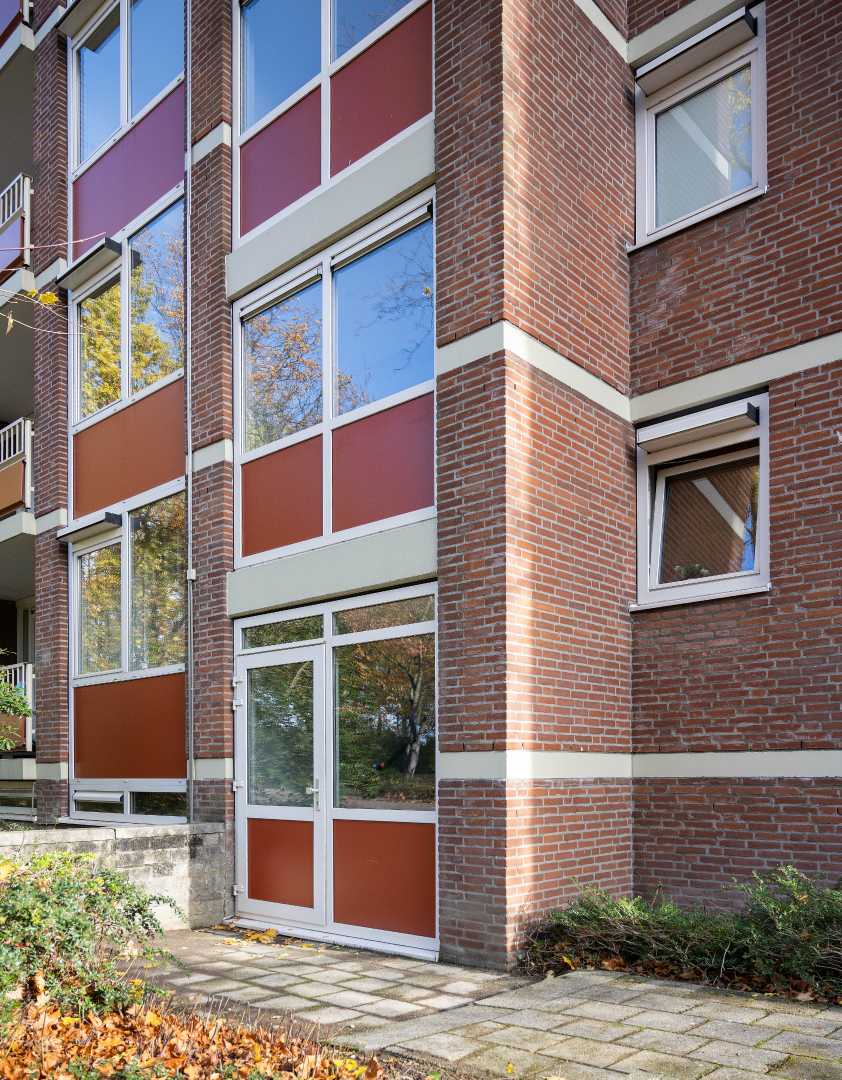

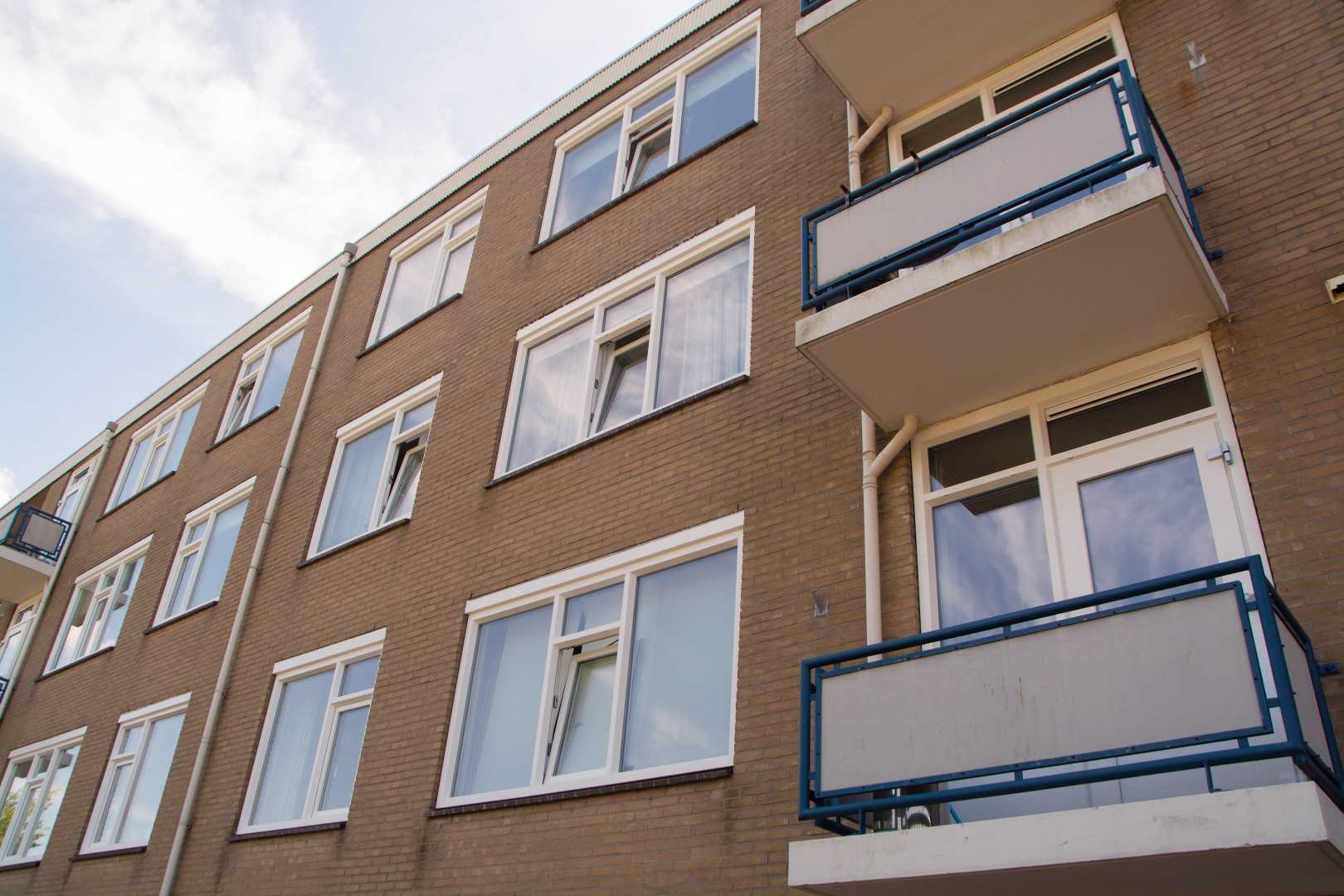

Het kunststof raamprofielsysteem is toepasbaar in woning- en utiliteitsbouw, zowel nieuwbouw als renovatie.

Bruikbaarheid, economisch

De fabrikant beschikt over een eigen recyclefabriek voor hergebruik van PVC-afval en oude kunststof kozijnen. Door de recyclingsgarantie zijn de kunststof kozijnen geschikt voor Duurzaam Bouwen.
De fabrikant is ISCC PLUS gecertificeerd, een duurzaam certificeringsprogramma voor biogebaseerde, hernieuwbare, traceerbare en circulaire grondstoffen.

Bruikbaarheid, voorschriften

VEKA is gecertificeerd volgens ISO 9001
KOMO® Productcertificaat K4027: Profielen van PVC-U in de massa gekleurd
KOMO® Productcertificaat K21466: Profielen van PVC-U voorzien van folie
KOMO® ATTEST: SKGIKOB.013096.NL: Kunststof gevelelementen uit het VEKA SOFTLINE 82 NL systeem
KOMO® ATTEST: SKG.1068.0562.NL: Inbraakwerendheid van VEKA AG gevelelementen van kunststof uit het SOFTLINE 82 systeem
ISCC PLUS: ISCC-PLUS-Cert-DE100-21452124

Ontwerpdetails

Volgens opgave fabrikant

Bestektekst

Zie neutrale bestekspecificaties op NBD-Online

Verwerking en montage

Transport

Door de fabrikant

Opslag

Verticaal, voldoende ondersteund, droog en beschermd

Verwerking

Door de fabrikant

Onderhoud

Volgens opgave VEKA AG Verkoopkantoor Nederland

Economische factoren

Prijzen

Volgens opgave VEKA AG Verkoopkantoor Nederland

Leveringsvoorwaarden

Volgens opgave VEKA AG Verkoopkantoor Nederland

Levering

Door de fabrikant VEKA AG aan de aangesloten verwerkers

Levertijd

Door de fabrikant VEKA AG aan de aangesloten verwerkers

Leveringsgebied

Benelux

Technische service

Advies, bestekomschrijving, inmeting, ontwerp, tekenwerk, transport, montage, onderhoud en reparaties door de VEKA verwerker.
VEKA biedt ondersteuning aan architecten d.m.v. aanmelding op de website www.veka.nl.

Milieu en gezondheid

Milieu en gezondheid

Milieuvriendelijk dankzij energie- en grondstofbesparende productieprocessen.

Materiaalverbruik

VEKA beschikt over een eigen recyclefabriek voor hergebruik van PVC afval en oude kunststof kozijnen. Door de recyclingsgarantie zijn de kunststof kozijnen geschikt voor Duurzaam Bouwen.

Brandstofverbruik

De technisch veeleisende profielextrusie biedt nog meer aanknopingspunten voor verduurzaming, namelijk voor het verminderen van de energiebehoefte. Door middel van bedrijfsbrede initiatieven heeft VEKA het elektriciteitsverbruik in ongeveer 15 jaar gehalveerd. Eigen ideeën van VEKA medewerkers hebben hierbij een grote rol gespeeld: zij kennen hun werkplek door en door en doen steeds weer suggesties voor succesvolle optimalisaties. Ook het feit dat de extrusielijnen veel ruimte innemen, heeft een gunstig effect: met de zonnepanelen op de daken van de productiehallen kan VEKA des te meer stroom produceren.

Waterverbruik

Met een speciaal aangelegde wetlandbiotoop bij het hoofdkantoor in Sendenhorst minimaliseert VEKA ook het waterverbruik. Het proceswater voor het koelen van de extrusielijnen komt uit deze biotoop. Daarna stroomt het terug naar de biotoop, aangevuld met regenwater, waarna het in het aangelegde moeras wordt gezuiverd voor hergebruik. De verwerkingscapaciteit van dit circulatiesysteem bedraagt maar liefst 136 miljoen liter water per jaar.

Duurzaamheid

Het door VEKA ontwikkelde recyclingproces levert PVC-granulaat op dat qua kleur en soort nagenoeg zuiver is. Het kan zonder kwaliteitsverlies rechtstreeks worden gebruikt voor de productie van nieuwe kunststof kozijnprofielen voor ramen en deuren. Daarnaast hopen zich bovendien andere, eveneens herbruikbare materiaalfracties op, zoals ferro- en non-ferrometalen, glas en afdichtingsrubber. Op deze wijze wordt het hele kunststof kozijn effectief hergebruikt. Zo wordt de materiaalkringloop gesloten en kunnen nieuwe kunststof kozijnen worden geproduceerd op een efficiënte en duurzame wijze.

Referenties

Referentieadressen

Volgens opgave VEKA AG Verkoopkantoor Nederland. Referentielijst wordt op aanvraag toegezonden.

Contactgegevens

VEKA  Nederland

Han Temmink - Verkoopkantoor Nederland
Diesselstraße 8
48324 SENDENHORST
GERMANY

E: Nederland@veka.com
I: www.veka.nl
