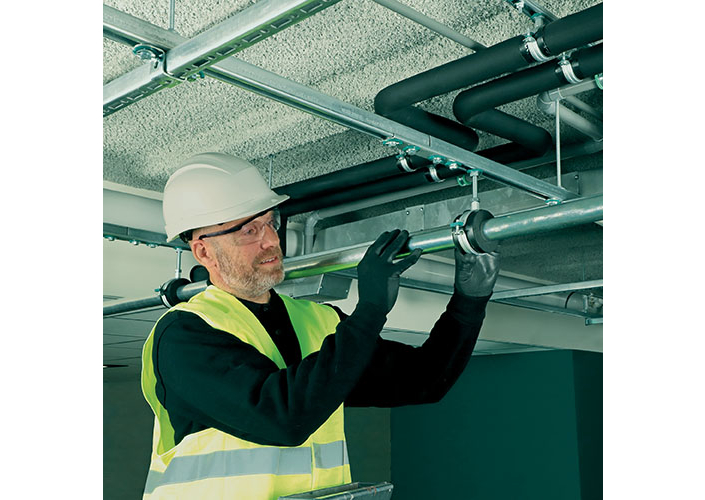

Walraven isolatiebeugels

Warm of koud: Walraven biedt de juiste isolatiebeugel!

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Waar warmte getransporteerd wordt, worden verliezen geleden. Bij transport van warm water of warme lucht door leidingen die door een koudere omgeving lopen, is dat warmteverlies te voorkomen door buisisolatie. Maar ook temperatuuroverdracht tussen warme en koude waterleidingen, ventilatiebuizen en aan- en afvoerbuizen van airconditioning moet worden voorkomen. Buisisolatie voorkomt warmteoverdracht, maar ook condensatie en corrosie.

De goede werking van buisisolatie staat of valt bij de juiste bevestiging. Walraven biedt een compleet assortiment isolatiebeugels, waarmee u de geïsoleerde leidingen en kanalen eenvoudig op de juiste wijze bevestigt.

Kenmerken

  • Behoud van warmte;
  • Voorkomen thermische overbrugging;
  • Voorkomen van condensatie;
  • Reduceren van geluid;
  • Voldoen aan de regulaties.

Referentienummers

  • Overige bevestigingsmiddelen
  • I Leidingwerk
  • 52.81 isolatie (waterinstallaties), 52.82 isolatie-afwerkingen (waterinstallaties), 60.31 metalen buisleidingen (verwarmingsinstallaties), 60.34 metalen kanalen (verwarmingsinstallaties), 60.81 isolatie (verwarmingsinstallaties), 60.82 isolatie-afwerkingen (verwarmingsinstallaties), 61.32 metalen kanalen (ventilatie- en luchtbehandelingsinstallaties), 61.81 isolatie (ventilatie- en luchtbehandelingsinstallaties), 61.82 isolatie-afwerkingen (ventilatie- en luchtbehandelingsinstallaties), 62.81 isolatie (koelinstallaties), 62.82 isolatie-afwerkingen (koelinstallaties)
  • Isolatiebeugels, Warmteoverdracht

Samenstelling

Systeemopbouw

Walraven isolatiebeugels zijn leverbaar in verschillende types, afhankelijk van de toepassing:

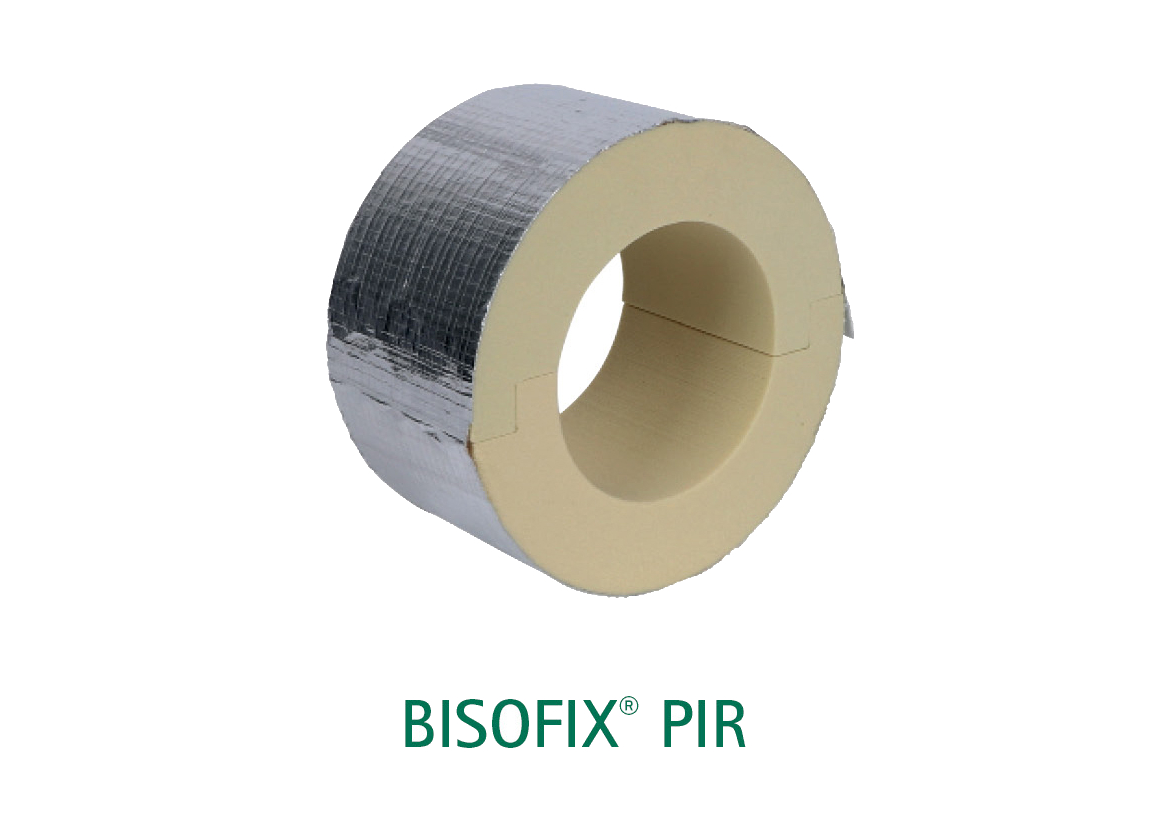

  • BISOFIX® PIR leidingdragers:
    • Te combineren met hardschuim isolatie;
    • Bedek de verbindingen met aluminium tape;
    • Bevat geen CFK, HCFK, formaldehyde of cadmium;
    • Te combineren met beugels 2S, Bifix® GS en HD500;
    • Leverbaar in vier isolatiediktes:
      • BISOFIX® PIR20: isolatiedikte 20 mm, in uitvoeringen voor buisdiameters van 12,0 tot 273,1 mm;
      • BISOFIX® PIR30: isolatiedikte 30 mm, in uitvoeringen voor buisdiameters van 12,0 tot 323,9 mm;
      • BISOFIX® PIR40: isolatiedikte 40 mm, in uitvoeringen voor buisdiameters van 12,0 tot 406,4 mm;
      • BISOFIX® PIR50: isolatiedikte 50 mm, in uitvoeringen voor buisdiameters van 12,0 tot 406,4 mm.

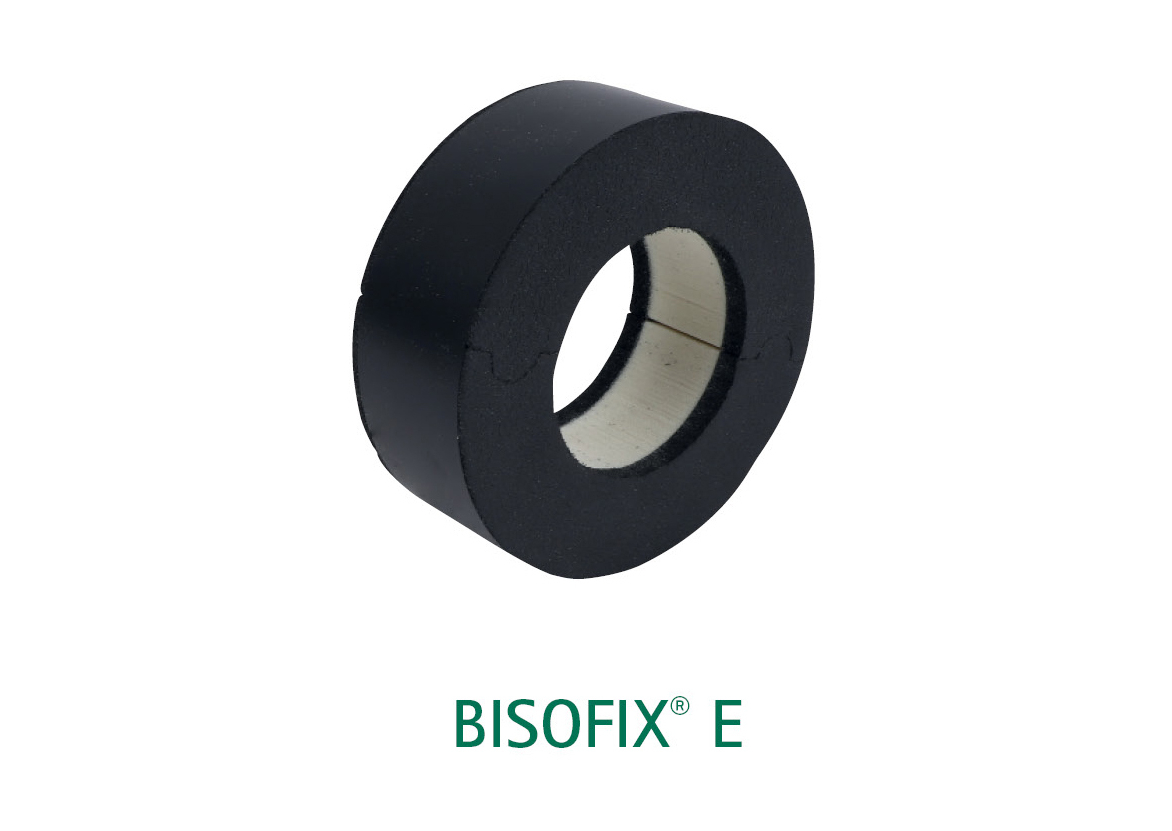

  • BISOFIX® E leidingdragers:
    • Te combineren met elastomeer schuimisolatie;
    • Dampvrij verlijmen met buisisolatie;
    • Vrij van CFK, HCFK, formaldehyde of cadmium;
    • Te combineren met beugels 2S, Bifix® GS en HD500;
    • Leverbaar in vier isolatiediktes:
      • BISOFIX® E13: isolatiedikte 13,3 – 18,9 mm, in uitvoeringen voor buisdiameters van 8,0 tot 168,3 mm;
      • BISOFIX® E19: isolatiedikte 19,3 – 29,5 mm, in uitvoeringen voor buisdiameters van 12,0 tot 219,1 mm;
      • BISOFIX® E25: isolatiedikte 25,3 – 34,0 mm, in uitvoeringen voor buisdiameters van 12,0 tot 219,1 mm;
      • BISOFIX® E32: isolatiedikte 32,3 – 48,0 mm, in uitvoeringen voor buisdiameters van 12,0 tot 273,1 mm.

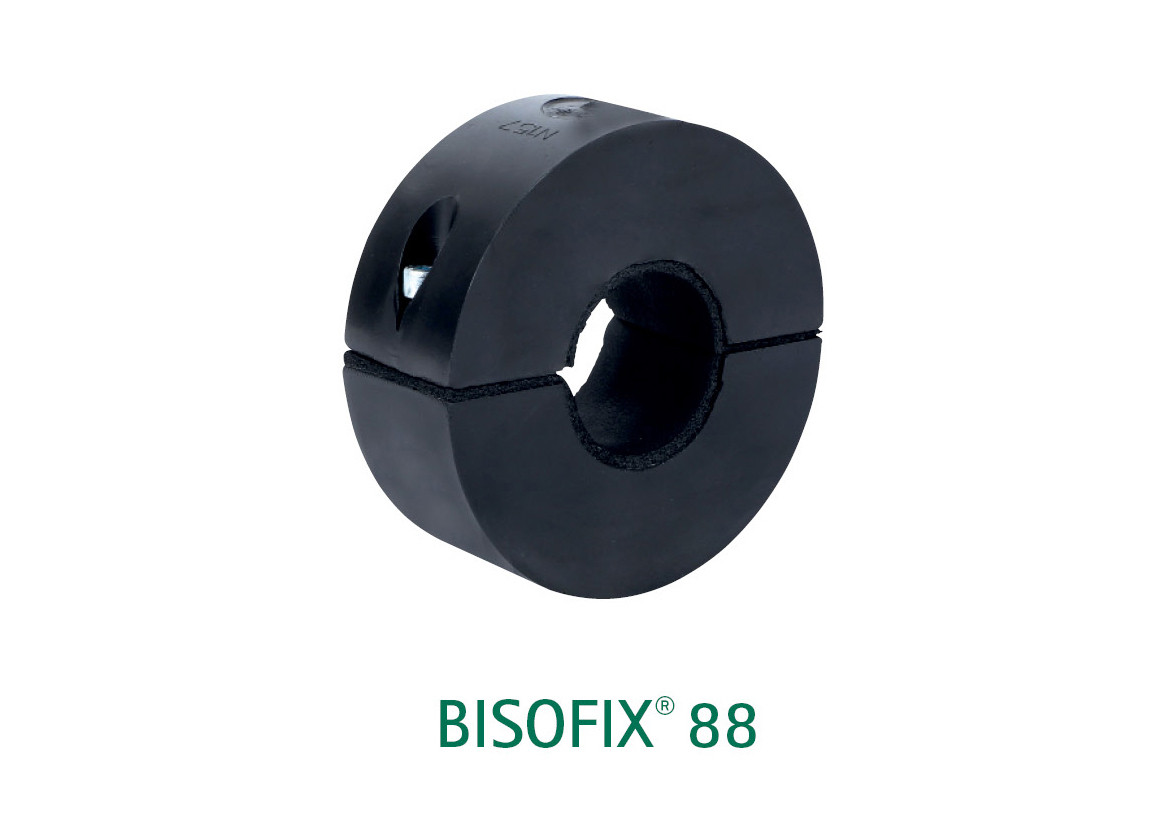

  • BISOFIX® 88 isolatiebeugels:
    • Geïsoleerde tweeschroevenbeugel van elektrolytisch verzinkt staal, ingeschuimd in PUR hardschuim,
    • Voor stalen, rvs en koperen thermisch geïsoleerde buizen met buisdiameters van 15,8 tot 406,3 mm.
    • Te combineren met M8, M10 en ½” draad of buizen tot 139 mm. Voor grotere dimensies tot M24.
Materiaal
  • BISOFIX® PIR leidingdragers: twee identieke delen van PIR hardschuim, bedekt met glasvezelversterkt aluminium tape. Voorzien van zelfklevende strip voor eenvoudige sluiting.
  • BISOFIX® E leidingdragers: twee identieke delen met een kern van PIR en een PVC dampafdichting. Voorzien van zelfklevende strip voor dampafsluiting.
  • BISOFIX® 88 isolatiebeugels:
    • Beugel van elektrolytisch verzinkt staal,
    • Isolatieschaal van PUR geslotencellig integraalschuim.
Oppervlaktebehandeling

Stalen delen zijn elektrolytisch verzinkt.

Toebehoren

BISOFIX® PIR leidingdragers en BISOFIX® E leidingdragers moeten worden gecombineerd met beugels, waarbij de keuze is uit:

  • Bifix® G2 (M8/10) (BUP1000) tweeschroevenbeugel voor geïsoleerde buis, staal, koper, gietijzer en kunststof (multilayer) buis;
  • 2S Beugel (M8/10) tweeschroevenbeugel voor geïsoleerde buis, staal, koper, gietijzer en kunststof (multilayer) buis;
  • BIS Zware Beugel HD500 (M8/10, M10/12) (BUP1000) tweedelige beugel met twee sluitbouten, voor stalen buis.

Vorm en afmeting

Vorm

Zie afbeeldingen.


Prestaties

Vuur, explosie
  • Brandbaarheid
    • BISOFIX® PIR: brandklasse B2
    • BISOFIX® E: brandklasse B2
Gassen, vloeistoffen, vaste stoffen
  • Bestandheid
    • Bifix® G2 beugels zijn toe te passen in corrosieve omgevingen, corrosiebestendigheid C1 - C4 / ISO 12944-2, zoutsproeitest 1000 uur volgens ISO 9227.
Thermische eigenschappen
  • Gebruikstemperatuur, bestandheid:
    • BISOFIX® PIR20: -45 °C - +105 °C
    • BISOFIX® PIR30: -45 °C - +105 °C
    • BISOFIX® PIR40: -45 °C - +105 °C
    • BISOFIX® PIR50: -180 °C tot +140 °C
    • BISOFIX® E13: -45 °C - +105 °C
    • BISOFIX® E19: -45 °C - +105 °C
    • BISOFIX® E25: -45 °C - +105 °C
    • BISOFIX® E32: -45 °C - +105 °C
    • BISOFIX® 88: -100 °C tot +130 °C; kortstondig tot +200 °C

Toepassing

Bruikbaarheid, functioneel

Walraven biedt isolatiebeugels voor toepassingen binnen en buiten, voor het voorkomen van warmteverlies, het voorkomen van condensatie of voor thermische isolatie.

Hoewel isolatiebeugels toepasbaar zijn bij aanpassing van een installatie, is het grootste rendement te halen bij toepassing van isolatiebeugels bij nieuwe installaties.

Bruikbaarheid, economisch

Beperkt warmteverlies en warmteoverdracht, voorkomt condensatie en daaruit voortkomende corrosie.


Economische factoren

Prijzen

Op aanvraag.

Technische service

Rondom deze producten bied Walraven Project Engineering technische ondersteuning op het gebied van onder andere:

  • Bevestigingen voor leidingen, luchtkanalen of kabelgoten;
  • Constructies voor technische installaties op daken zoals zonnepanelen of klimaatinstallaties;
  • Hulpconstructies (frames);
  • Brandveilige buis- en/of kabeldoorvoeringen.

Tevens kan Walraven u van dienst zijn met:

  • Het maken van een beugelplan;
  • Het aanleveren van installatie-instructies;
  • Het aanleveren van voorgefabriceerde producten (Prefab);
  • Het bieden van hulp op locatie.

In de vorm van 3D constructie berekeningen, BIM en prefab mogelijkheden maakt Project Engineering zijn expertise beschikbaar voor u. Van engineering tot montage-instructies; alles is mogelijk.

Referenties

Referentieadressen

In de volgende Nederlandse projecten zijn producten van Walraven toegepast:

  • Solcon Datacenter, Apeldoorn;
  • Verspak, Haarlem;
  • Van Riet, Houten;
  • Royal Lemkes Group, Bleiswijk;
  • Pfixx Enschede, Enschede;
  • Bedrijfshal Transportbedrijf, Nieuw-Vennep;
  • Nuon Zuidas Koudegebouw, Amsterdam;
  • Mariastichting, Haarlem;
  • KPN Cybercentre, Amsterdam.


Bespaar energie, tijd en moeite met Walraven isolatiebeugels

Wist u dat goede isolatie het warmteverlies beperkt tot 15%, tot wel 5% energiebesparing per huishouden kan opleveren en zorgt voor significante geluidsreductie? Het Walraven-portfolio omvat niet alleen de meest voorkomende isolatietoepassingen voor binnen en buiten, het biedt tevens flexibiliteit, prefabricage mogelijkheden en ontwerpondersteuning om uw werk gemakkelijker, sneller en veiliger te maken.
