Omschrijving

De LEWIS® Steelframe Concrete Floor (SCF) is een gepatenteerd vrijdragend vloersysteem. Het vloersysteem bestaat uit een geprefabriceerde elementen die bestaan uit een gesloten stalen frame van koudgevormde C-profielen die zijn ingestort in een gewapende betonschil. Deze betonschil is tevens direct de plafondplaat van het vloersysteem.

Kenmerken

  • Past binnen IFD bouwen (Industrieel, Flexibel en Demontabel);
  • Biedt optimale ontwerpvrijheid en vrije indeelbaarheid;
  • Kenmerkt zich door een nauwkeurige maatvastheid;
  • Laag eigen gewicht, stempelvrij bouwen;
  • Installatieruimte voor leidingen en installaties

Referentienummers

Samenstelling

Systeemopbouw
  • Het staalframe is voorzien van ronde gaten zodat leidingen en installaties eenvoudig in de vloer kunnen worden opgenomen;
  • Op het stalen frame wordt een LEWIS® topvloer aangebracht. Afhankelijk van de gewenste flexibiliteit van het vloersysteem kan de topvloer worden voorzien van uitneembare vloerzones;
  • Met de LEWIS® Steelframe Concrete Floor kunnen vrije overspanningen tot ca. 15 meter worden gemaakt;
  • Naast de toepassing als verdiepingsvloer is het vloersysteem ook toepasbaar als geïsoleerde begane grondvloer.

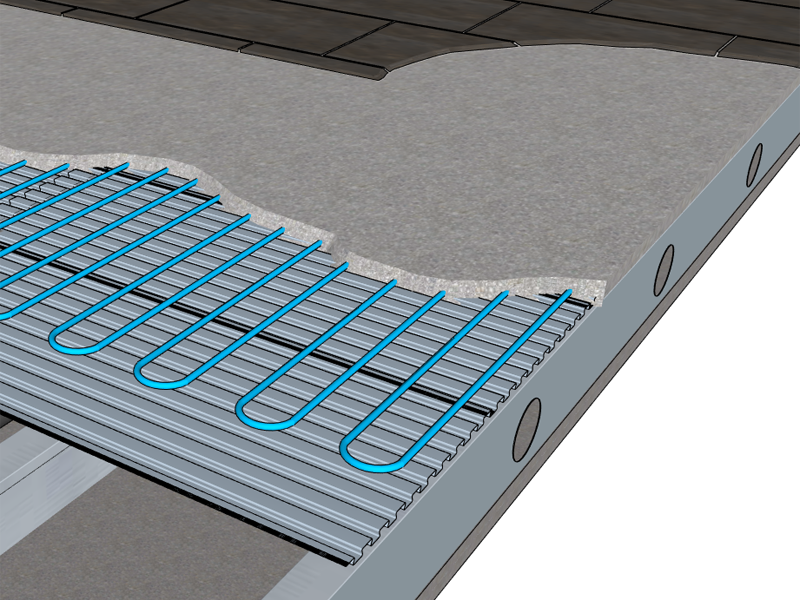

Vloeropbouw

  • LEWIS® topvloer ≥ 50 mm;
  • Oplegrubber / akoestische ontkoppeling;
  • Staalframe (C-profielen met ronde gaten);
  • Betonschil / plafondplaat ≥ 70 mm.

Afhankelijk van het gebruiksdoel van een gebouw kan ook worden gekozen voor een volledig droge topvloer afwerking op de vloerelementen. Deze topvloer kan bijvoorbeeld worden gemaakt van cementgebonden plaatmateriaal.

Elementopbouw

C-Profiel

Constructiehoogte

C200

290 mm

C220

310 mm

C250

340 mm

C350

440 mm

C400

490 mm

Materiaal

Beton en koudgewalste stalen profielen.

Toebehoren

Engineering (constructietekening en berekening).

Vorm en afmeting

Vorm

Zie afbeeldingen.

Afmetingen

De vloerelementen hebben een standaardbreedte van 3.000 mm.

Prestaties

Mechanische eigenschappen

Afhankelijk van de dikte en afmeting van de toegepaste C-profielen zijn diverse vloeroverspanningen mogelijk. Uitgaande van een vloertoepassing in de woningbouw kan bijvoorbeeld met een profiel C300 een overspanning van ca. 8.000 mm gerealiseerd worden.

Bij het toepassen van hogere profielen is een overspanning tot ca. 15.000 mm realiseerbaar. Op basis van de gewenste overspanning en vloerbelasting wordt per project de optimale vloeropbouw uitgerekend.

Vuur, explosie

De plafondplaat van de LEWIS® Steelframe Concrete Floor bestaat uit minimaal 70 mm gewapend beton. De betondekking op de wapening is minimaal 10 mm. Hiermee wordt een brandwerendheid van 60 minuten gehaald. In vloerontwerpen waar een hogere brandwerendheid gewenst is, kan gekozen worden voor een dikkere betonnen plafondplaat.

Akoestische eigenschappen

Bij de standaard vloeropbouw van de LEWIS® Steelframe Concrete Floor wordt de topvloer bevestigd aan de C-profielen. De installatieruimte (spouw) in de vloer kan eventueel opgevuld worden met een minerale wol.



Luchtgeluidsisolatie

Contactgeluidsisolatie



Ilu [dB]

DnT,A [dB]

Ico [dB]

LnT,A [dB]

Zonder spouwvulling

+1 / +5

53 - 57

+7 / +9

49 - 51

Minerale wol in spouw

+10

62

+9 / +11

47 - 49



Alle genoemde akoestische waarden zijn waarden van het element zelf.

Door andere invloeden zoals geluidsoverdracht via aangrenzende wanden, geluidslekken, etc. zijn in de praktijk tot 5 dB lagere isolatiewaarden te verwachten.

Toepassing

Bruikbaarheid, functioneel

Een droge topvloer kan een keuze zijn indien volledige droogbouw is gewenst. Ook is een droge topvloer de oplossing wanneer binnen een korte exploitatieperiode 100% flexibiliteit van het gebouw noodzakelijk is in verband met functiewijziging of demontage.

Bruikbaarheid, economisch
  • Door prefabricage korte bouwtijden;
  • Optimale sterkte/gewichtsverhouding in vergelijking met andere bouwmaterialen;
  • Door de indelingsvrijheid van de topvloer kunnen ruimtes in het gebouw eenvoudig en snel naar wens worden aangepast.
Ontwerpdetails

De vloer is toepasbaar op metselwerk, gipsblokken, lichte bouwsteenwanden, betonwanden en staalframewanden.

In de ontwerpfase van de vloerelementen kan ook gekozen worden voor een akoestisch ontkoppelde (zwevende) LEWIS® topvloer. Voor de akoestische ontkoppeling wordt gebruik gemaakt van LEWIS® CDM PF geluidsisolerende oplegstroken.

Bestektekst

Reppel BV Bouwspecialiteiten is aangesloten bij Stabu Bouwbreed.

Andere toepassingen

Geïsoleerde Steelframe Concrete Floor

De LEWIS® Steelframe Concrete Floor is ook toepasbaar als begane grondvloer. Om te voldoen aan de gewenste thermische isolatiewaarden wordt bij de productie van de vloerelementen direct een isolatielaag onder de betonschil aangebracht. Als isolatiemateriaal wordt standaard gebruik gemaakt van geëxpandeerd polystyreen (EPS). Ten behoeve van de oplegging van de geïsoleerde LEWIS Steelframe Concrete Floor worden betonnen oplegnokken toegepast.

Afhankelijk van de toegepaste EPS isolatiedikte zijn de volgende Rc-waardes realiseerbaar.

Warmteweerstand EPS

Rc [m2K/W] (dikte mm)

3,5

132

4,0

152

5,0

192

6,0

212

Verwerking en montage

De geprefabriceerde vloerelementen worden kant-en-klaar op de bouwplaats aangeleverd. Hijsvoorzieningen zijn in de elementen meegenomen zodat de vloer eenvoudig en snel in de stalen of betonnen draagconstructie kan worden gemonteerd. Het vloersysteem kan ongestempeld worden gemonteerd en er is geen droogtijd van beton. Na montage is de betonnen plafondplaat direct veilig beloopbaar als werkvloer.

De installateur kan in een latere fase van de bouw zijn leidingen en installaties aanbrengen zodat er geen vertraging is bij de montage van de elementen. Na het aansluiten van de installaties wordt de LEWIS® topvloer aangebracht.

Kwaliteit en garantie

LEWIS® Steelframe Concrete Floor wordt geleverd met CE markering.

Economische factoren

Prijzen, leveringsvoorwaarden

Volgens opgave Reppel B.V.

Levering

Via REPPEL of geselecteerde HIBIN erkende bouwmaterialenhandel.

Levertijd

Ca. 8 weken

Leveringsgebied

Wereldwijd.

Technische service

Advies, details, berekeningen, legplan en werkcontroles.

Milieu en gezondheid

Duurzaamheid

100% recyclebaar (staal en beton).

Referenties

Referentieprojecten volgens opgave Reppel. B.V.
