Omschrijving

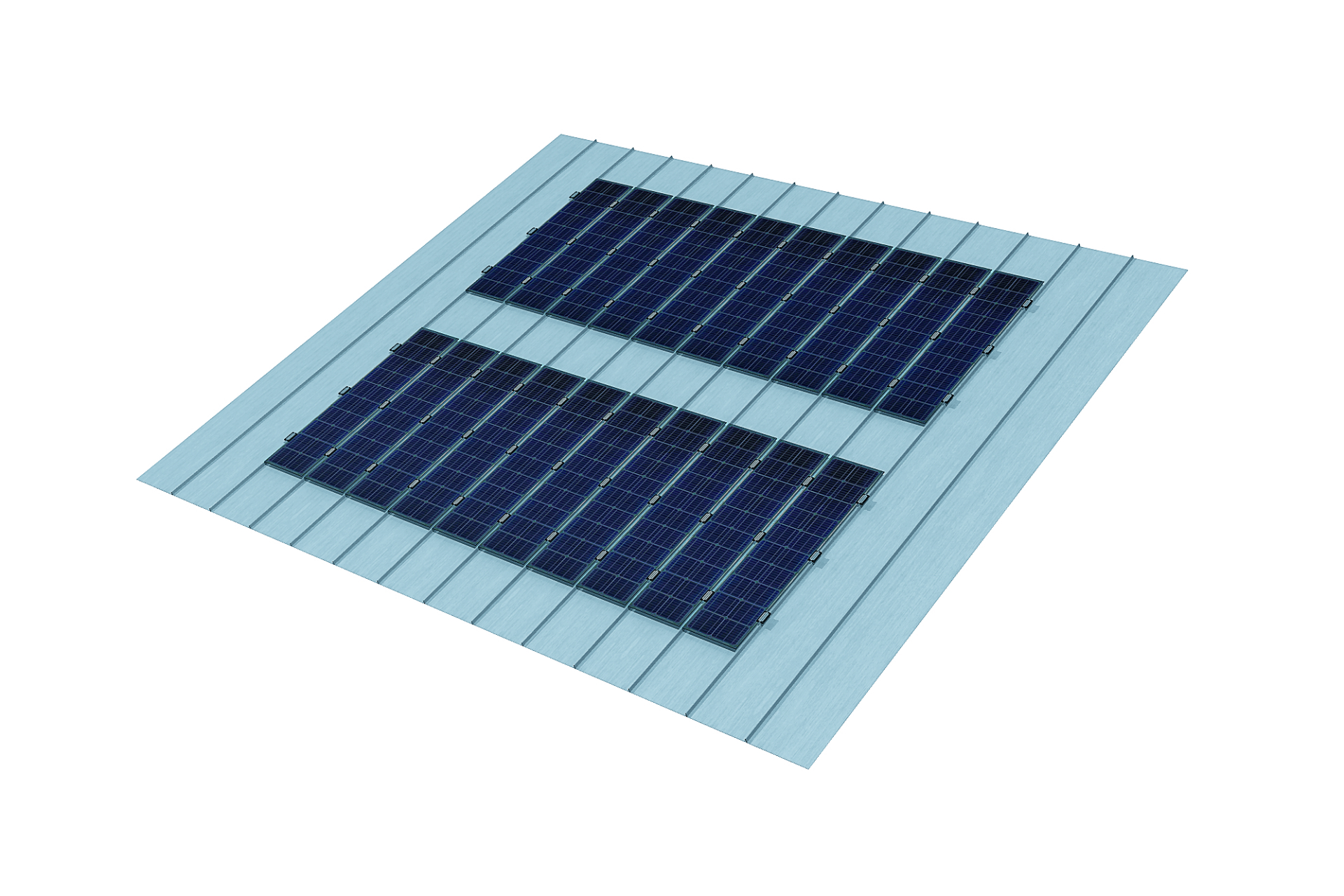

RHEINZINK-PV is een extreem vlak en op de felsbaanbreedte afgestemd solarsysteem. Met speciaal ontwikkelde montageklemmen worden de panelen eenvoudig op de felsnaad bevestigd. Dit zeer stijlvolle en frameloze systeem zorgt voor een optimale integratie van de zonnepanelen in een felsdak. De pv-panelen worden gemonteerd op een dubbele staande fels. De montageklem wordt met één schroef vastgezet op de felsnaad en heeft geen invloed op de thermische uitzetting van de felsbanen. Het aantal klemmen per paneel wordt afgestemd op de windbelasting. Ook het aantal klangen in het felsdak moet hier op worden afgestemd. Het RHEINZINK-PV solarsysteem is ook achteraf op Rheinzink felsdaken te monteren.

Kenmerken

  • Afgestemd op de standaard felsbaanbreedte van 430 en 530 mm;
  • Montageklem voor paneel én felsbaan;
  • Frameloos paneel;
  • Extreem vlak;
  • Donker oppervlak.

Referentienummers

Samenstelling

Systeemopbouw

RHEINZINK PV is leverbaar in twee uitvoeringen, passend bij de standaardbreedtes van Rheinzink felsbanen:

  • Module 20, 430 mm;
  • Module 30, 530 mm.
Elementopbouw, materiaal
  • Solarmodules:
    • Glas film laminaat, frameloos;
    • 20 of 30 monokristallijne cellen.
  • Montageklem: Aluminium met EPDM geperst rubber

Vorm en afmeting

Afmetingen
  • Lengte ca. 1650 mm
  • Breedte Module 20, afgestemd op een felsbaanbreedte van 430 mm
  • Breedte Module 30, afgestemd op een felsbaanbreedte van 530 mm
  • Installatiehoogte: ca. 40 mm

Prestaties

Opbrengst
  • Module 20 ca. 85 Wp
  • Module 30 ca. 130 Wp

Toepassing

Bruikbaarheid, functioneel

RHEINZINK PV zonnepanelen voor felsdaken kunnen worden toegepast op nieuwe en bestaande Rheinzink felsdaken, voor energieopwekking op woonhuizen en utiliteitsbouw.

Kwaliteit en garantie

Certificering

IEC 61730 resp. EIC61215.

Economische factoren

Prijzen en levering

RHEINZINK PV is verkrijgbaar bij de technische vakgroothandel. Hier kunt u ook terecht voor advies betreffende opbrengst en toebehoren zoals omvormers en bekabeling. De benodigde onderdelen worden niet door RHEINZINK geleverd. Zoek een verkooppunt.

Technische service

Neem voor het afstemmen van het aantal klangen en het aantal klemmen per paneel contact op met Rheinzink.
