Omschrijving

Vaste of beweegbare buitenzonweringen met lamellen in de vorm van een parallellogram, die de zonnewarmte tegenhouden en gelijktijdig een maximum aan daglicht binnenlaten. Leverbaar in diverse uitvoeringen of als maatwerk te vervaardigen. Toepasbaar in woning-, utiliteitsbouw en industrie.

Kenmerken

  • Systeem met modulaire componenten;
  • Uitgebreide keuze in uitvoeringen;
  • Maatwerk mogelijk;
  • Leverbaar in iedere RAL-kleur naar keuze;
  • Duurzame uitvoering in aluminium.

Referentienummers

Samenstelling

Systeemopbouw, elementopbouw

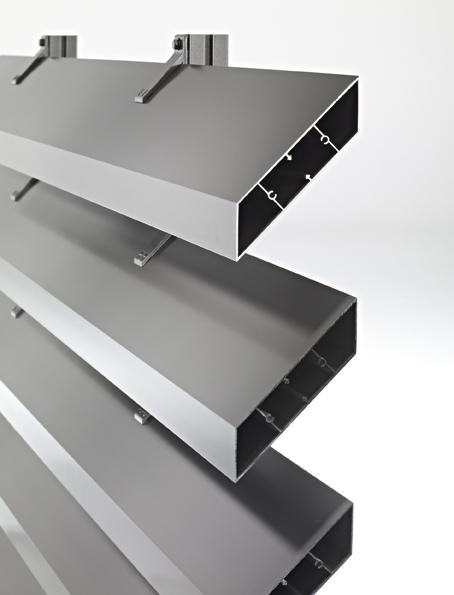

DucoSun Linear zonweringen samengesteld uit een draagconstructie en lamellen in de vorm van een paralellogram (Linear-lamel). De draagconstructie bestaat uit draagprofielen, aluminium kopschotten of Unifit/Multifit houders. De lamellen kunnen op diverse manieren op de draagconstructie worden aangebracht, op basis daarvan zijn drie systemen te onderscheiden:

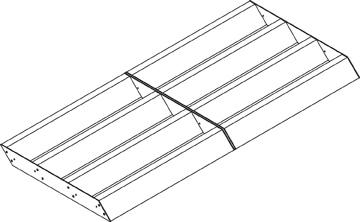

  • DucoSun Linear tussenliggend:
    Vaste lamellen bevestigd tussen een dragende structuur. De hellinghoek van de lamel is instelbaar en kan naar keuze worden bepaald. Standaard zijn er kopschotten van 0° en 45°, andere hellingshoeken op aanvraag.

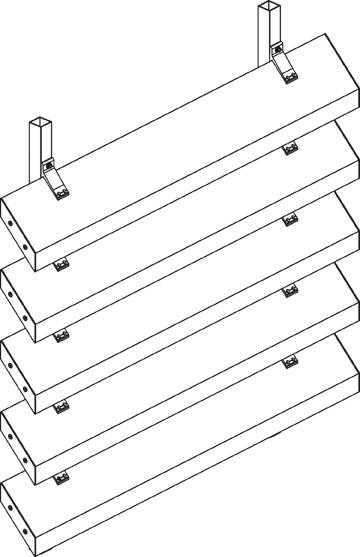

  • DucoSun Linear Unifit:
    Vaste lamellen gemonteerd met een speciaal Unifit-bevestiging aan de draagprofielen. Unifit-bevestiging omvat twee vaste vorkelementen, zodat de lamellen naar keuze onder een hellingshoek van 0° of 45° geplaatst kunnen worden.

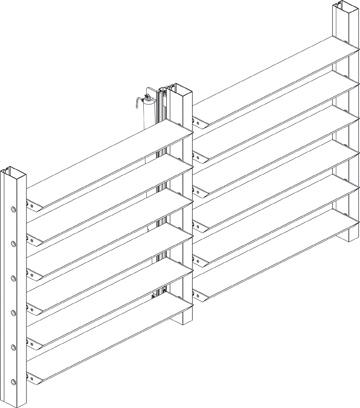

  • DucoSun Linear verstelbaar:
    Beweegbare lamellen zijn gemonteerd op assen tussen de draagprofielen. Dankzij de verende assen blijft de afstand tussen de kopse kant van de lamel en de draagprofiel tot een minimum beperkt. De beweging van de lamellen wordt verzorgd door een lineaire elektromotor.

De kopse kanten van de lamellen en draagprofielen zijn afgesloten met aluminium eindkappen.
De draagconstructie en de lamellen zijn als een modulair systeem opgebouwd, zodat de componenten met een minimum aan gereedschap, eenvoudig in elkaar worden gemonteerd. Door dit systeem kunnen de zonweringen snel in het werk geassembleerd worden.

Materiaal

Zowel de draagconstructie als de lamellen zijn vervaardigd uit geëxtrudeerd aluminium. De toegepaste aluminiumlegering is EN AW - 6063 T66. De eindkappen zijn eveneens van aluminium vervaardigd.

Oppervlaktebehandeling

Alle aluminium componenten worden standaard in een geanodiseerde uitvoering (laagdikte 15-20 µm) geleverd. Indien gewenst is een gemoffelde uitvoering (polyester poedercoating, laagdikte 60-80 µm) mogelijk.

Toebehoren

DucoSun Linear zonweringen worden compleet, inclusief de benodigde bevestigingsmiddelen en ankers geleverd.

Vorm en afmeting

Vorm

DucoSun Linear zonweringen zijn in de vorm van een paralellogram leverbaar en worden geheel op maat vervaardigd.

Afmetingen
  • De lamel kan in de volgende afmetingen (bxh) worden geleverd: 200 x 37 mm en 300 x 37 mm.
  • De lamellengte wordt op maat, afhankelijk van de benodigde zonweringlengte, geleverd.
Kleur

Afhankelijk van de gekozen oppervlakteafwerking kan het zonweringsysteem geleverd worden in de anodisatiekleur F1 (zilvergrijs) of in een RAL-kleur naar keuze (gemoffelde uitvoering).

Prestaties

Mechanische eigenschappen

Productsterkte

DucoSun Linear zonweringen zijn vormvast en voldoen aan relevante sterkte-eisen voor het toepassingsgebied. De zonweringen worden voor de specifieke situatie berekend.

Vuur, explosie

Brandbaarheid

Aluminium is onbrandbaar volgens NEN 6064, bij ± 600°C gaan de profielen vervormen.

Gassen, vloeistoffen, vaste stoffen

Bestandheid

Alle componenten zijn corrosievast en bestand tegen klimaat- en weersinvloeden. Sterke zuren en alkalische verontreinigingen (cementwater) kunnen op geanodiseerde oppervlakken plaatselijk verkleuring veroorzaken.

Thermische eigenschappen

Uitzetting

De lineaire uitzettingscoëfficiënt van aluminium bedraagt 23·10-6K-1 (bij een temperatuurtraject van 20°C tot 100°C).

Optische eigenschappen

Kleurechtheid

Onder invloed van UV-stralen ondergaan de gemoffelde oppervlakken enige verkleuring; de geanodiseerde oppervlakken blijven kleurecht en vertonen geen verkleuring.

Toepassing

Bruikbaarheid, functioneel

DucoSun Linear zonweringen voor toepassing in woning- utiliteitsbouw en industrie, zowel nieuwbouw als renovatie. De zonweringen weren het directe zonlicht maar laten een maximum aan daglicht binnen. Met de verstelbare DucoSun Linear zonweringen is bovendien de mate van zonwering en lichtinval nauwkeurig te reguleren.

Afhankelijk van de lamelmontage kunnen de zonweringen horizontaal (loodrecht aan de gevel) of verticaal (parallel aan de gevel) worden toegepast.

Combinatie van deze zonweringen en natuurlijke ventilatie draagt bij aan een gezond, comfortabel en energiezuinig binnenklimaat. De vaste zonweringen bepalen tevens de totale architectonische uitstraling van het gebouw.

Ontwerpdetails

Duco biedt een BIM Revit componentenbibliotheek aan.

Bestektekst

Duco heeft een bestekservice. De bestekteksten zijn ook als pfd te downloaden.

Verwerking en montage

Transport

DucoSun Linear zonweringen worden door de fabrikant, Duco ‘Ventilation & Sun Control’ NV, naar het werk getransporteerd.

Opslag

In het werk dienen de componenten droog en beschermd tegen mechanische beschadigingen te worden opgeslagen.

Verwerking

De montage van de zonweringen wordt, volgens de montagevoorschriften van de fabrikant, verzorgd door de aannemer, gebruiker of een gespecialiseerd montagebedrijf.

Onderhoud

DucoSun Linear zonweringen zijn onderhoudsvrij. Het onderhoud omvat slechts het regelmatig schoonmaken met een vochtige doek en huishoudelijke niet-schurende reinigingsmiddelen.

Kwaliteit en garantie

Op de DucoSun Linear zonweringen wordt per project een garantie afgegeven. De garantievoorwaarden en de garantieduur worden in de leveringsvoorwaarden geregeld.

Economische factoren

Prijzen

De meest recente prijzen zijn in offertevorm bij de fabrikant, Duco ‘Ventilation & Sun Control’ NV of de geselecteerde leveranciers op te vragen.

Levering

De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.

Leveringsgebied

Het leveringsgebied omvat het gehele Europa.

Levertijd

De levertijd wordt in overleg met de fabrikant bepaald, afhankelijk van de projectgrootte.

Technische service

Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, bestekteksten, montage-instructies, sterkteberekeningen en montage-instructies. Door de leveranciers worden de benodigde opmetingen en controles verricht.

Referenties

Groot aantal projecten waarin DucoSun Linear zonweringen zijn toegepast. Op aanvraag kan door Duco ‘Ventilation & Sun Control’ NV een uitgebreide referentielijst worden toegezonden.
