Omschrijving

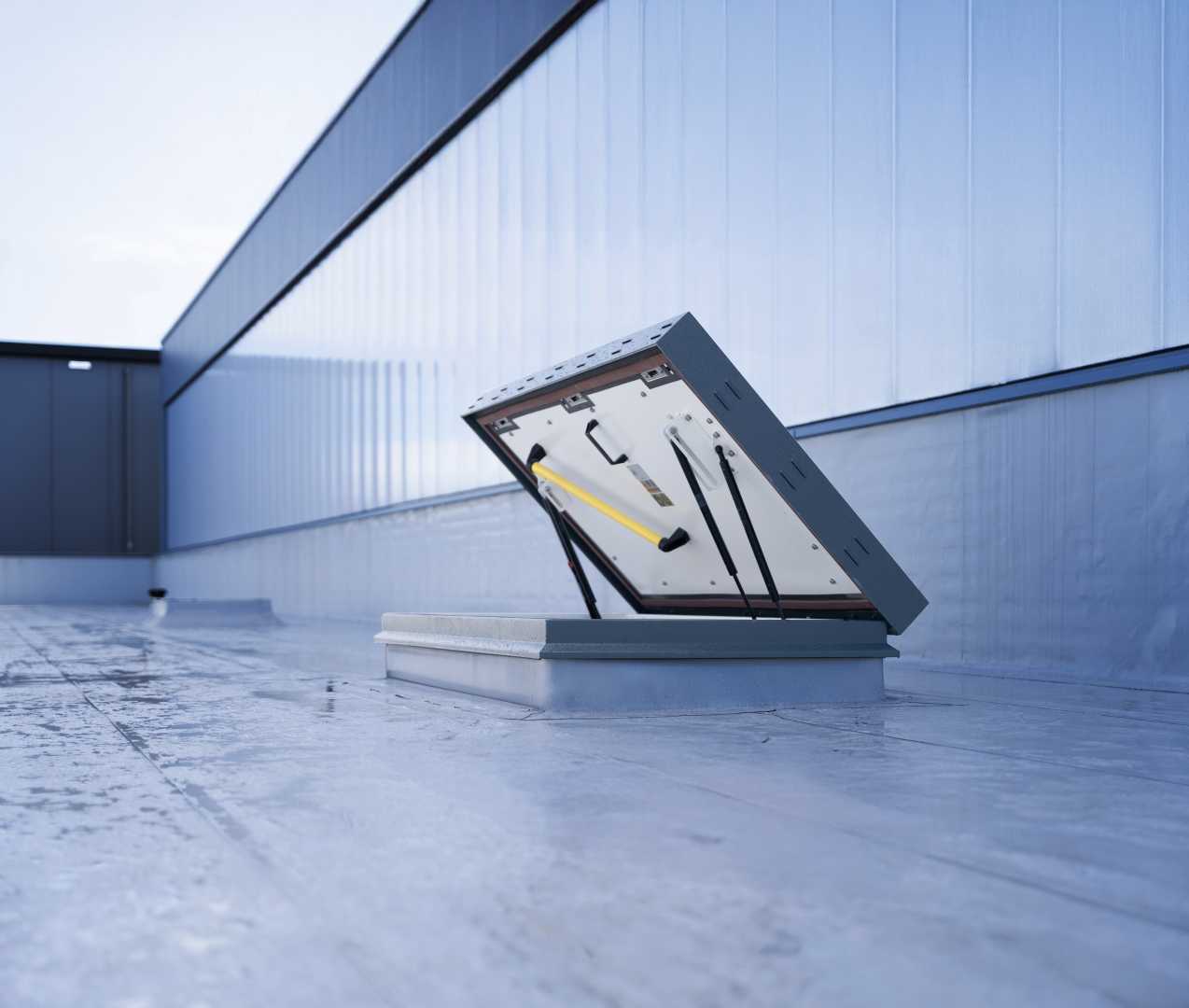

Gorter Luiken® stalen brandwerende dakluiken zijn geschikt voor opbouw op vlakke daken. Het betreffende inbouwoppervlak dient minimaal dezelfde brandwerendheid te bezitten als het luik. Brandwerende luiken zijn verkrijgbaar in diverse afmetingen en worden compleet geassembleerd geleverd.

Kenmerken

  • In standaardmaten en speciale afmetingen;
  • Brandklasse 120 min. volgens EN1634-1, EN13501-2, AS1530-4 en BS476:part22.;
  • Thermisch gescheiden en geïsoleerde stalen constructie;
  • 10 jaar garantie;
  • Inbraak- en geluidswerend.

Referentienummers

Samenstelling

Systeemopbouw

Brandwerende dakluiken: Metalen dakluiken in brandwerende uitvoering voor toegang tot het dak van personen of apparatuur en in noodsituaties als vluchtweg of nooduitgang.

Type dakluik, gesloten:

  • Geïsoleerd, bestaande uit opstand met 1 deurblad. Voorzien van automatisch blokkerende uitzetarm en contra balanssysteem, dat hulp biedt bij openen en remt bij sluiten. Dakluiken compleet geassembleerd geleverd, contra balanssysteem, cilinderslot, uitzetarm en rvs-scharnieren; Gorter combinaties worden geleverd met bijpassende schaartrap of steekladder. Dakluiken met scharnierzijden groter dan 1.399 mm worden geleverd met een 3 puntsluiting inclusief cilinderslot met binnen- en buitenbediening.

Speciale uitvoeringen:

  • Brandwerende uitvoering met KOMO® Attest.
Elementopbouw

Dakluiken samengesteld uit:

  • Opstand:
    • Brandwerende uitvoering: uitsluitend in staalplaat;
    • Aan bovenzijde een waterslag en aan onderzijde een flens met voorgeboorde bevestigingslipjes, aan de buitenzijde voorzien van isolatiemateriaal.
  • Deurblad:
    • Dubbelwandig met een kern van thermische isolatie, grotere speciale afmetingen met twee deurbladen.
    • Brandwerende uitvoering: uitsluitend in staalplaat.
    • Deurblad opent tot ca. 90° en wordt dan automatisch vergrendeld en weer ontgrendeld met rode handgreep.
  • Bij brand opschuimend band.
  • Contra balanssysteem:
    • Zorgt voor gecontroleerd openen en sluiten; deksel kan niet plotseling terugvallen.
    • Biedt hulp bij openen en remt bij sluiten; te verplaatsen gewicht is ca. 8 kg.
  • Hang- en sluitwerk:
    • Cilinderslot en bedieningsgrepen; cilinderslot alleen op dagstand van buiten te openen met drukknop.
    • Dakluiken met scharnierzijde groter dan 1.399 mm worden geleverd met een 3-puntsluiting met cilinderslot.
  • Leuning:
    • Deksel is voorzien van een diagonaal gemonteerde leuning voor een veilige in- en uitstap. Deze leuning kan links- of rechtsom gemonteerd worden.
Materiaal, oppervlaktebehandeling

Dakluiken: staal, gepoedercoat in 2 RAL-kleuren.

Toebehoren

Bevestigingsmiddelen (door aannemer), levering inclusief afsluitprofielen, slot, RVS-scharnieren, uitzetarm(en) en contra balanssysteem.

Hulpstukken
  • Kooiladders in aluminium volgens NEN-EN-ISO 14122-4;
  • Steekladders van aluminium volgens NEN-EN 131 en NEN 2484 met op- en afstaptrede en muurbeugels, waarvan 1 met hangslotvoorbereiding;
  • Schaartrappen van gietaluminium met raveelbak en deksel volgens NEN-EN-ISO 14122-3. Treden van 350 tot 480 mm. Brandwerende uitvoering EI-60 volgens EN1634 / NEN 6068 / KOMO® 0372.0457.02.NL .

Vorm en afmeting

Vorm

Zie illustraties.

Afmetingen

Brandwerende, stalen dakluiken: KOMO® 0372.0489.02.NL

Brandwerendheidsklasse volgens EN1634-1, EN13501-2, AS1530-4 en BS476:part22:

  • EI 1: 120 minuten
  • EI 2: 120 minuten
  • E: 120 minuten

Komo: EI-120 en R-180 Komo® 0372.0489.03.NL:

Type

Dagmaat (mm)

Gewicht (N)

RHTEI7090

700 x 900

134

RHTEI9090

900 x 900

157

RHTEI7014

700 x 1.400

185

RHTEI1010

1.000 x 1.000

180

RHTEI1015

1.000 x 1.500

236

RHTEI1020

1.000 x 2.000

298

RHTEI9024

900 x 2.400

323

  • Lange zijde = scharnierzijde. Levering uitsluitend in staal.
  • Schaartrap EI-60: brandwerendheidsklasse EI-60 minuten volgens KOMO® 0372.0457.02.NL.
  • Alle afmetingen Gorter® dakluiken zijn te combineren met een Gorter opsteekladder.
  • De Gorter opsteekladder wordt geleverd met een voor afsluiting voorbereide inhaaktrede voor een veilige op- en afstap en ophangbeugels (waarvan 1 met hangslotvoorbereiding) als de ladder buiten gebruik is.
Gewicht

Volgens opgave fabrikant.

Oppervlaktestructuur

Glad.

Prestaties

  • Geluidwerendheid (EN-ISO 717-1:2013): 26 dB;
  • Wind- en Waterdichtheid (EN 12208): Class E 650;
  • Constructiesterkte (EN1026/EN1027): ± 3000 Pa;
  • Bestendigheid tegen windbelasting (EN 12210): Class E 3000;
  • Luchtdichtheid (EN 1026): 0,5 m3/hm1;
  • Bestendigheid tegen sneeuwbelasting (EN 1991-1-3): 405 kg/m2;
  • Impact hard body (EN 356): Class P5A;
  • Impact soft body (EN 13049): Class 5.

Toepassing

Bruikbaarheid, functioneel

Als toegangsluiken in situaties waarin tevens een brandscheidende werking is voorgeschreven. Toepasbaar in woning- en utiliteitsbouw, zowel nieuwbouw als renovatie.

Bruikbaarheid, voorschriften

Gorter Luiken is KOMO®- en NEN-EN-ISO-9001:2008 gecertificeerd.

Ontwerpdetails

De website van Gorter Group biedt tekeningen in dwg- en pdf-formaat.

Bestektekst

Op de website van Gorter zijn de (STABU)-bestekteksten beschikbaar.

Verwerking en montage

Transport

Door de fabrikant, per vrachtwagen, verpakt.

Opslag

Droog, ondersteund en beschermd.

Verwerking

Volgens montagevoorschriften van de fabrikant.

Kwaliteit en garantie

Garantie 5 jaar volgens de garantievoorwaarden.

Economische factoren

Prijzen

Op aanvraag.

Leveringsvoorwaarden

Metaalunievoorwaarden.

Levering

Door Gorter Luiken BV of via bouwmaterialenhandel.

Levertijd

Standaardafmetingen - mits op voorraad - 1 week; maatwerk: in overleg.

Leveringsgebied

Zie www.gortergroup.com.

Technische service

Technische documentatie, schaaltekeningen, inbouwvoorbeelden, toepassingsadvies, tekenwerk door Gorter Luiken BV.

Referenties

Referentie adressen

Voor referenties zie de website van Gorter Luiken BV.
