Omschrijving

Gorter Luiken® scharnierende metalen vloerluiken geven toegang tot ondergrondse ruimten in weg- en waterbouw, woningbouw en utiliteitsbouw. Gorter scharnierende metalen vloerluiken zijn leverbaar in diverse afmetingen en uitvoeringen.

  • Specificaties

    Referentienummers

    Samenstelling

    Systeemopbouw, elementopbouw

    Gorter Luiken® scharnierende metalen vloerluiken:

    • WA: enkel deurblad, aluminium, deksel tranenplaat vlak;
    • WAD: dubbel deurblad, aluminium, deksel tranenplaat vlak;
    • WAPT: enkel deurblad, aluminium, deksel betegelbaar (PT), vlak;
    • WADPT: dubbel deurblad, aluminium, deksel betegelbaar (PT), vlak;
    • WAEI: brandwerend, enkel deurblad, staal, deksel tranenplaat vlak;

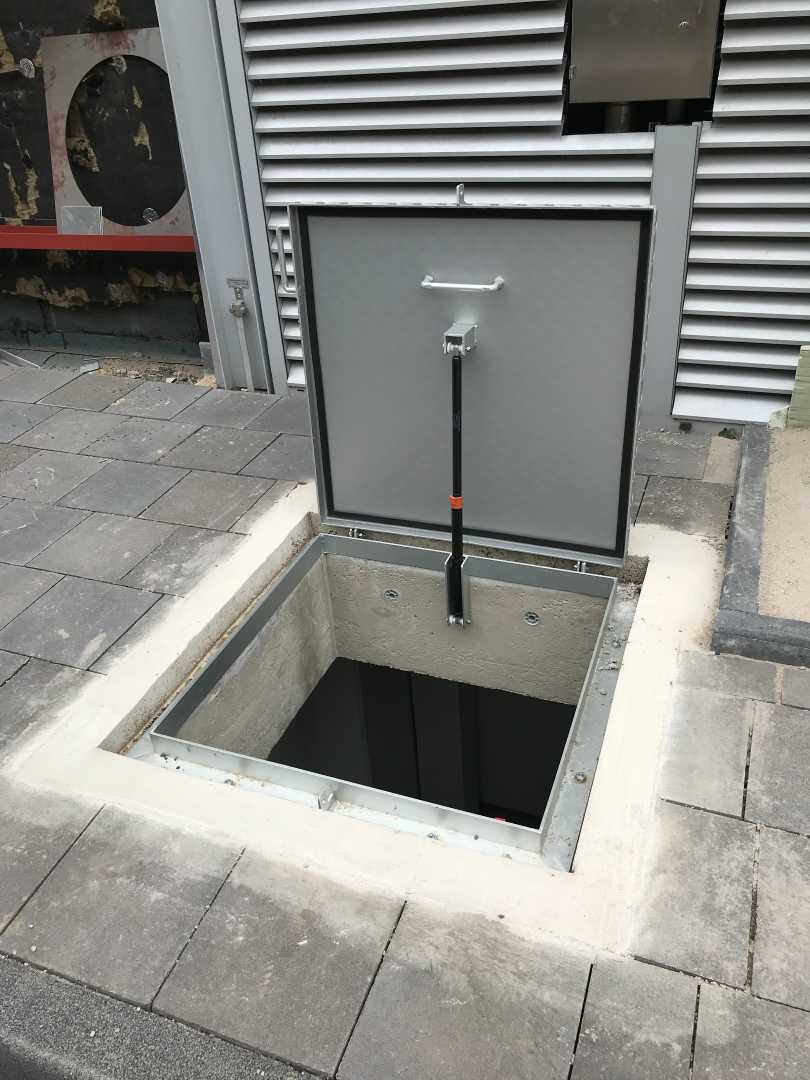

    • OP: enkel deurblad, aluminium deksel;
    • OPD: dubbel deurblad, aluminium deksel.

    WA = waterafvoerend; E = enkel deurblad; D = dubbel deurblad; ST = staal; AL = aluminium; PT = vulling tegels, beton, e.d.; OP = opbouwtype

    Gorter vloerluiken zijn als volgt opgebouwd:

    • Deurblad: tranenplaat; PT gladde plaat met verdiepte bodem; type OP, PT geschikt voor personenbelasting; type WA belastbaar tot 1.500 kg/m²; alle WA-typen zijn voorzien van contra balanssysteem en deurbladen die automatisch vergrendelen in open stand;
    • Omrandingsframe: met verankeringen of boorgaten; type WA kan worden voorzien van een kunststof HWA-koppeling Ø 40 mm;
    • Contra balanssysteem op WA: ten behoeve van beheersbaar openen en sluiten van de deurbladen. Het te verplaatsen gewicht van het deurblad is ca. 7 kg en blijft ruim onder de ARBO-norm (23 kg);
    • Hang- en sluitwerk: volgens specificatie. Alleen scharnierende luiken type WA inclusief loopslot, uitzetters, contra balanssysteem, handgreep, afdichting en verankering.
    Materiaal
    • Deurblad en omrandingsframe:
      • staal: onbehandeld staal, dikte afhankelijk van afmetingen;
      • aluminium: AlMgSi 0,5 (50 ST), dikte afhankelijk van afmetingen.
    • Afdichting: rubber;
    • Hang- en sluitwerk: volgens specificatie.
    Oppervlaktebehandeling
    • Staal: Alleen de brandwerende WA uitvoering wordt in staal geleverd. Standaard KTL gegrond en gemoffeld in RAL 9005. Brandwerend: EI-120 KOMO ATT'11.31.114.10;
    • Aluminium: Standaard geanodiseerd, optioneel gemoffeld in een RAL-kleur.



    Hulpstukken

    Afdichtingrubber, ankers.

    Vorm en afmeting

    Vorm

    Gorter Luiken® vloerluiken: zie illustraties; luiken met verdiepte bodem c.q. tranenplaat.

    Afmetingen
    • Van de typen WA; WAPT worden de maten 600 x 600; 600 x 800; 800 x 800; 1000 x 1000 en 1250 x 1250 mm standaard in voorraad gehouden;
    • Gorter Luiken® vloerluiken: de typen WA en WAPT worden optioneel in de door de klant gewenste maat vervaardigd; grotere afmetingen worden geleverd met twee deurbladen.
    Gewicht

    Gorter Luiken® vloerluiken: volgens specificatie.

    Oppervlaktestructuur, kleur, glans

    Gorter Luiken® vloerluiken: afhankelijk van type deurblad in tranenplaat of gladde plaat (PT voor invulling met beton, tegels, tapijt e.d.).

    Prestaties

    Productsterkte

    Maximale belasting Gorter Luiken® vloerluiken:

    • WA-PT en WAEI en OP geschikt voor belasting door personen;
    • type WA belastbaar tot 15,0 kN/m².

    Belastbaarheid volgens klantspecificatie: op aanvraag.

    Brandbaarheid

    Onbrandbaar.

    Brandwerendheid

    Brandwerende vloerluiken worden uitsluitend geleverd als type WA-ST. Brandklasse EI-120 KOMO ATT'11.31.114.10.

    Luchtdoorlatendheid, waterdichtheid

    Gorter Luiken® vloerluiken:

    • Type OP is waterdicht;
    • Type WA waterafvoerend.
    Uitzetting

    Temperatuurwijzigingen hebben geen invloed op de goede werking van het contra balanssysteem.

    Aarding

    Gorter Luiken® vloerluiken kunnen worden geaard.

    Toepassing

    Bruikbaarheid, functioneel

    Vloerluiken geschikt voor toegankelijkheid van ondergrondse ruimten, zoals reservoirs, putten, riool- en afvalwaterleidingen, leidingkokers, verdiepingen, enz. in weg- en waterbouw, woningbouw en utiliteitsbouw.

    Bruikbaarheid, voorschriften

    Gorter Luiken BV is KOMO- en NEN-EN-ISO-9001:2008 gecertificeerd.

    Ontwerpdetails

    De website van Gorter Group biedt tekeningen in dwg- en pdf-formaat.
    Luikvulling type PT: beton of een ander vulmateriaal, tegels en andere steenachtige materialen.

    Bestektekst

    Op de website van Gorter zijn de (STABU)-bestekteksten beschikbaar.

    Verwerking en montage

    Transport

    Per vrachtwagen, op pallets verpakt in krimpfolie.

    Opslag

    Horizontaal opslaan en beschermen tegen beschadigingen.

    Verwerking

    Montage vloerluiken volgens montagevoorschriften van de fabrikant. Alle vloerluiken worden compleet geassembleerd geleverd.

    Afwerking

    Gorter Luiken® vloerluiken WA-PT door derden te voorzien van beton of een ander vulmiddel en een afwerking met keramische tegels of natuursteentegels, enz.

    Veiligheid

    Gorter vloerluiken worden in verband met de veiligheid van de gebruiker en teneinde o.a. zwaar tillen te voorkomen - mede in verband met de Arbo-voorschriften - standaard voorzien van een uniek contra balanssysteem; dit systeem maakt het beheersbaar openen en sluiten van de deurbladen mogelijk; het deurgewicht blijft daardoor ruim onder maximaal toegestane waarde volgens de Arbo tilnorm. Gorter vloerluiken vergrendelen automatisch in open stand; dichtvallen is niet mogelijk; ontgrendeling met één hand.

    Onderhoud

    Alle producten worden geleverd met een bijverpakte handleiding met montage- en onderhoudsvoorschriften, alsmede de garantiebepalingen.

    Kwaliteit en garantie

    5 jaar, volgens de garantievoorwaarden.
    Brandwerende scharnierende vloerluiken worden geleverd onder KOMO® Attest.
    De belastbaarheid van scharnierende vloerluiken wordt berekend volgens de zwaarste eis uit NEN-EN 1991-1-3:2003 eurocode 1.

    Economische factoren

    Prijzen

    Op aanvraag.

    Leveringsvoorwaarden

    Metaalunievoorwaarden.

    Levering

    Door Gorter Luiken BV of via de bouwmaterialenhandel.

    Levertijd

    Uitvoeringen volgens standaarddetails meestal uit voorraad; speciale uitvoeringen of afmetingen in overleg.

    Leveringsgebied

    Zie www.gortergroup.com.

    Verpakking

    Verpakt op pallet in wikkelfolie.

    Technische service

    Technische documentatie, toepassingsadvies, tekenwerk, begeleiding en keuring door Gorter Luiken BV.

    Milieu en gezondheid

    Alle vloerluiken worden vervaardigd uit volledig recyclebare materialen. Materialen die het milieu schade kunnen toebrengen worden niet verwerkt.
    Voor openen en sluiten van de scharnierende vloerluiken is ca. 7 kg duw- of trekkracht nodig. Deze kracht blijft ruimschoots onder de Arbo tilnorm (23 kg).

    Referenties

    Referentie adressen

    Volgens opgave Gorter Luiken BV.
