Omschrijving
De SlimFix® Reno+ renovatieplaten zijn specifiek ontworpen om een hellend dak met een dragend dakbeschot van een isolatielaag te voorzien. De renovatieplaten zijn dampopen en hebben een hoog isolerend vermogen tot Rc 8.0 dankzij de toepassing van EPSHR i.c.m. de thermisch reflecterende alufolie. De renovatie-elementen zijn dun en licht met directe voordelen in verwerkingsgemak en minimalisering van de dakopbouwhoogte. Een belangrijk aspect bij het na-isoleren van een hellend dak.

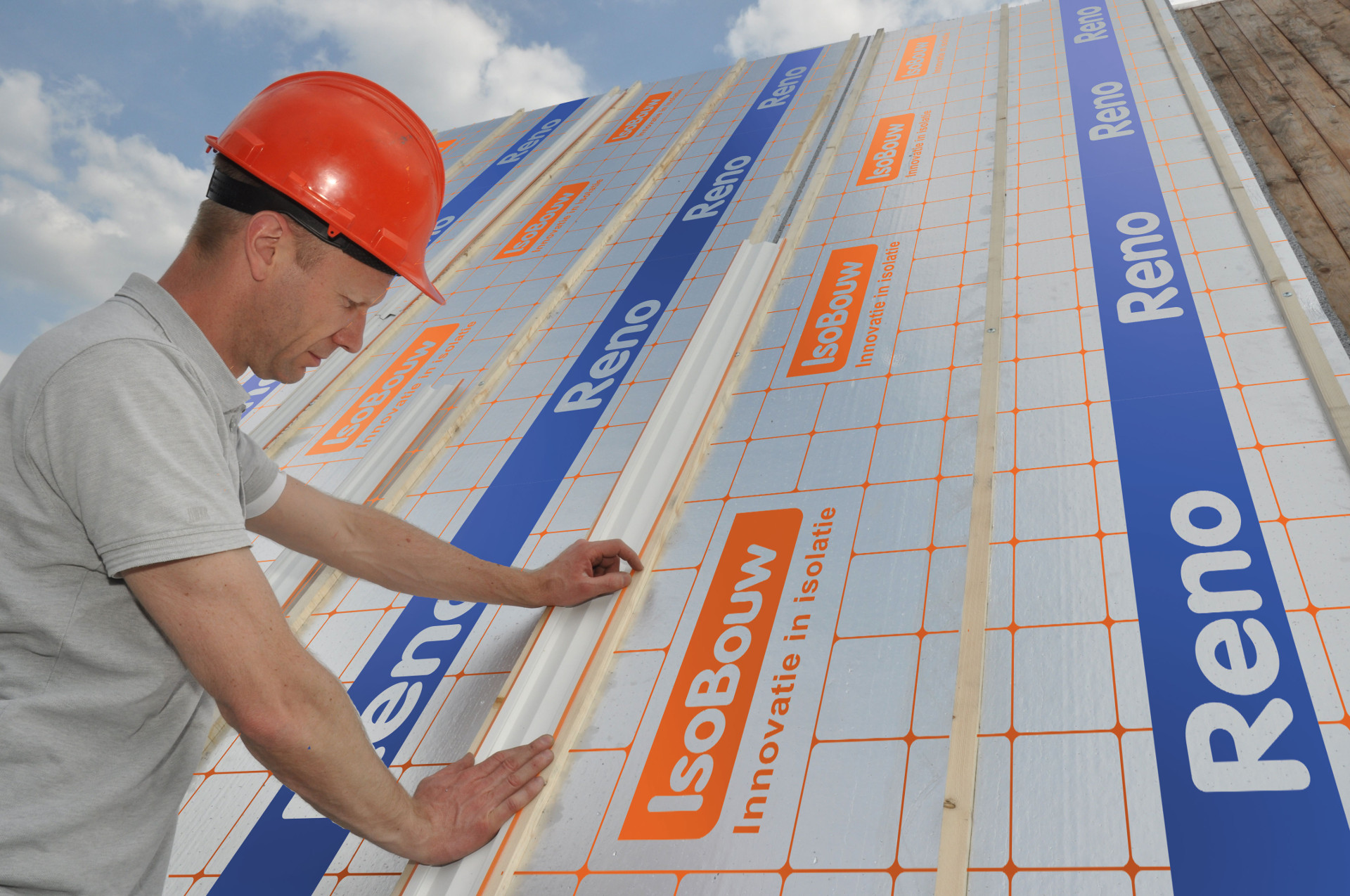

Ook aan de veiligheid en de werkomstandigheden van de verwerker is bij de vernieuwde SlimFix® Reno+ renovatieplaten extra aandacht geschonken, met anti-slip noppen om de elementen veiliger beloopbaar te maken, en een oranje print om zonverblinding door de reflecterende alufolie te voorkomen.
Kenmerken
- Dampopen en optimaal isolerende renovatieplaten
- Langszijden voorzien van sponning of messing/groef, geen koudebruggen
- 3 ingelijmde tengellatten, constructief sterke renovatieplaten
- Bij specificatielengte: gratis gootdetail en/of nokafschuining mogelijk
- Zeer gering diktes vanaf 66 mm
Referentienummers
- Dakelementen
- IsoBouw SlimFix Reno+
- (27) Daken, afdaken en luifels
- 23.43 dakelementen (prefab steenachtige elementen)
- Dakelementen renovatie, Dakplaten renovatie, Na-isolatie dakbeschot, Duurzaam bouwen, Dakelementen
Samenstelling
Elementopbouw
SlimFix Reno+ renovatie-dakelementen zijn als volgt opgebouwd:
- Bovenzijde: gecacheerd met een thermisch reflecterende en dampopen aluminiumfolie met rastermotief en anti-slip noppen en voorzien van 3 ingelijmde vurenhouten tengellatten
- Isolatiekern: grijze isolatiekern EPSHR-SE volgens BRL 1306, met verhoogd isolerend vermogen

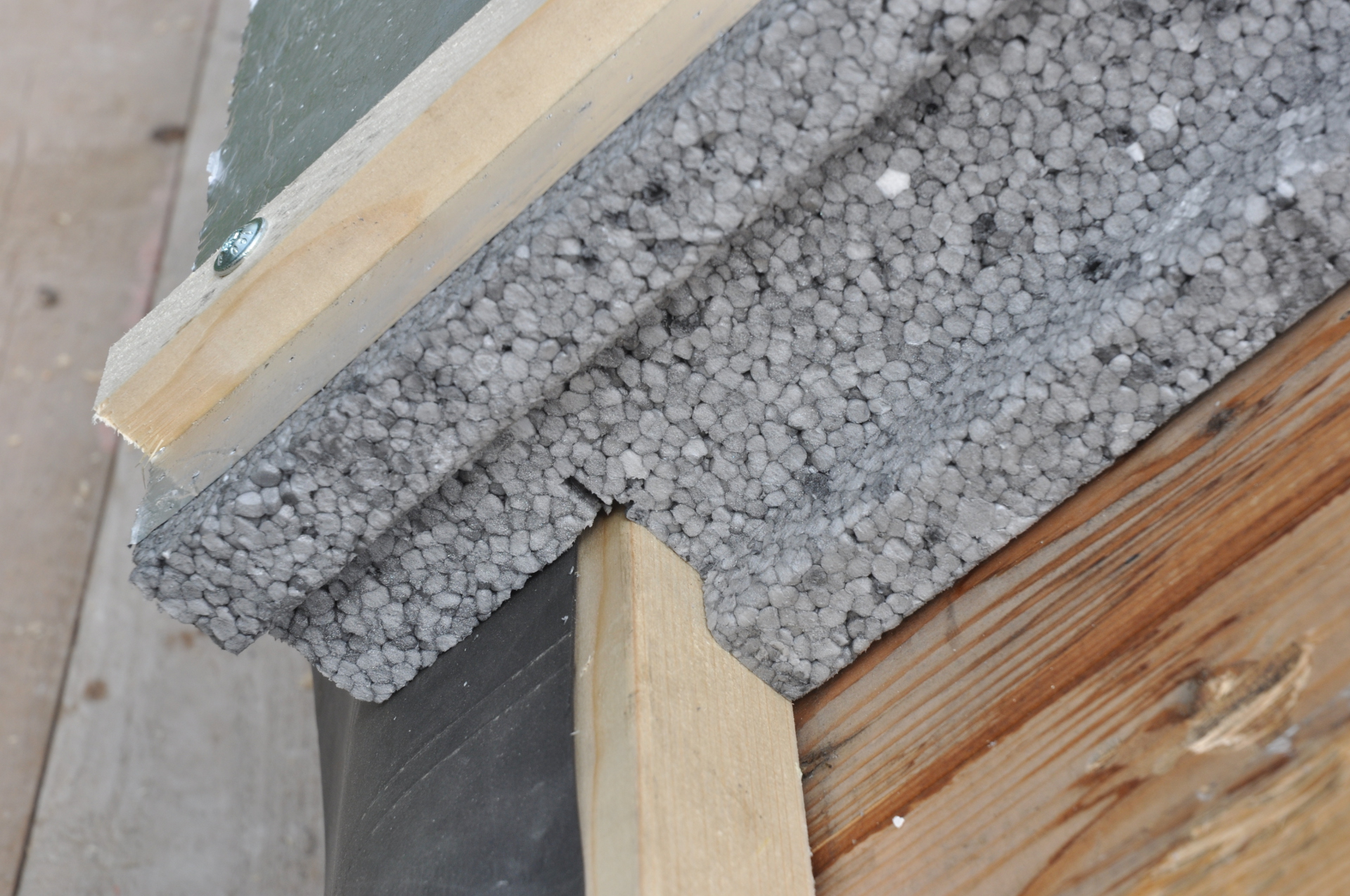

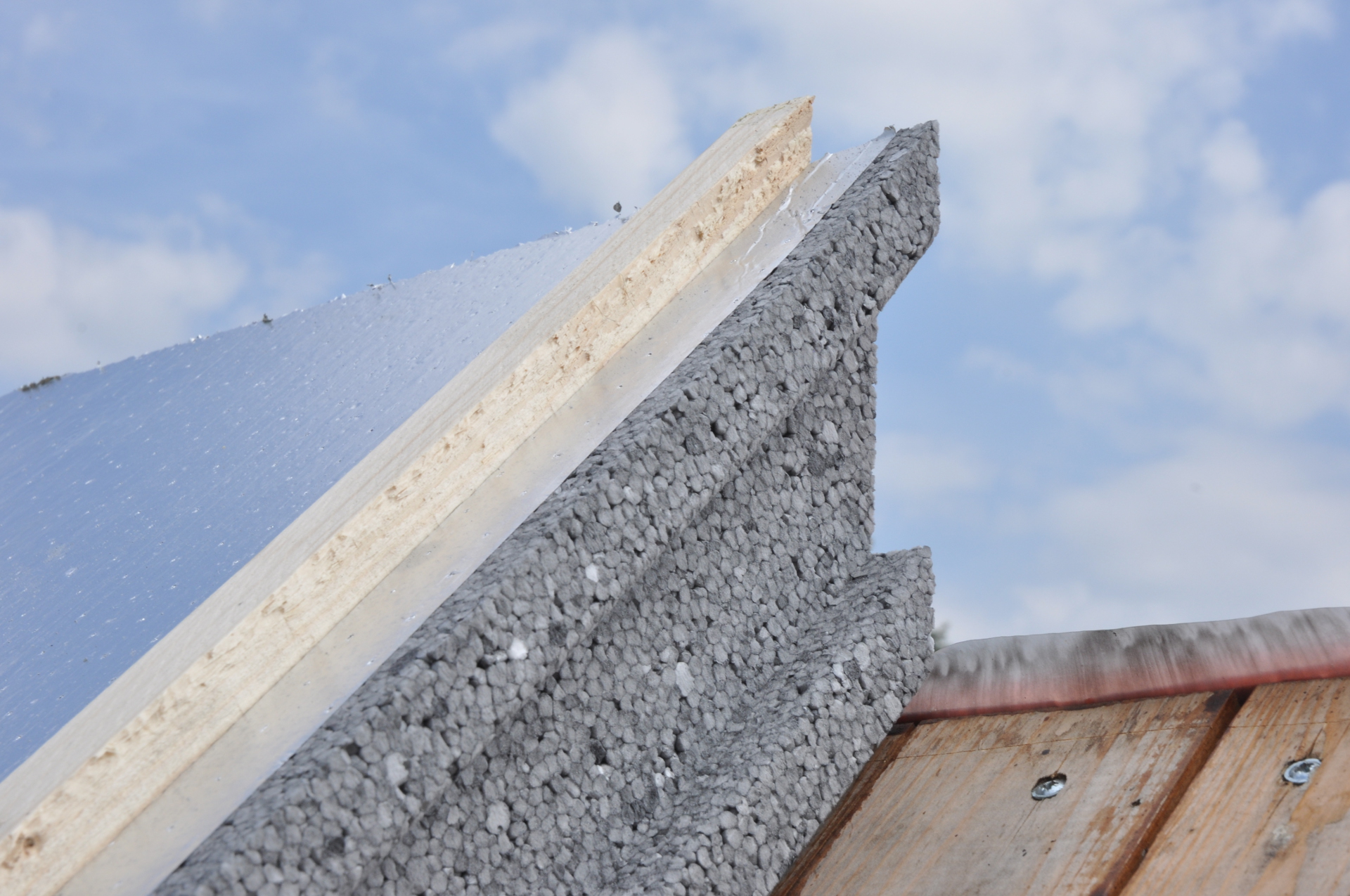

- Langszijde uitgevoerd met sponning of messing en groef; bij Rc van 5,0 en hoger ook voorzien van purgoot
- Kopse kanten recht of met gootdetail en/of nokafschuining
Vorm en afmeting
Vorm
Zie afbeelding
Afmetingen
Breedte: 1.000 mm (werkend)
Lengte: Op specificatie: van 3.600 t/m 7.500 mm
Dikte en gewicht:
Type | Dikte isolatie in mm | Dikte element in mm, incl. tengellat | Gewicht in kg/m2 |
| Reno+ 2.5 | 66 | 81 | 2,2 |
| Reno+ 3.0 | 82 | 97 | 2,5 |
| Reno+ 3.5 | 98 | 113 | 2,8 |
| Reno+ 4.0 | 119 | 132 | 3,1 |
| Reno+ 4.5 | 129 | 144 | 3,3 |
| Reno+ 5.0 | 145 | 160 | 3,6 |
| Reno+ 6.0 | 177 | 192 | 4,1 |
| Reno+ 7.0 | 212 | 227 | 4,7 |
| Reno+ 8.0 | 241 | 256 | 5,2 |
Prestaties
Thermische eigenschappen
| Rc-waarde in m2K/W | Type |
| 2,50 | Reno+ 2.5 |
| 3,00 | Reno+ 3.0 |
| 3,52 | Reno+ 3.5 |
| 4,01 | Reno+ 4.0 |
| 4,50 | Reno+ 4.5 |
| 5,03 | Reno+ 5.0 |
| 6,01 | Reno+ 6.0 |
| 7,15 | Reno+ 7.0 |
| 8,00 | Reno+ 8.0 |
Gassen, vloeistoffen, vaste stoffen
- Vochtopname: de EPSHR-SE isolatiekern van de dakplaten is ongevoelig voor vocht, zodat de thermische isolatie blijvend gewaarborgd is
- Bestandheid: bestand tegen micro-organismen, vocht en vorst
Toepassing
Bruikbaarheid, functioneel
Dakplaten voor hellende daken onder schubvormige dakbedekkingen t/m klimaatklasse 2. Voor toepassing als renovatie-element op een dragend dakbeschot
Ontwerpdetails
Ter ondersteuning heeft IsoBouw voor veel van haar producten aansluitdetails uitgewerkt. Deze detailleringsoplossingen helpen je de juiste detailleringen te hanteren bij bijvoorbeeld goot-, raam- en/of nokaansluitingen, inclusief advies over de luchtdichte afdichting van bouwdelen onderling. De detailleringsoplossingen zijn te downloaden in PDF, DGN, DWG of DXF bestanden.
Bestektekst
IsoBouw heeft een bestekservice.
Verwerking en montage
Door de aannemer, volgens verwerkingsvoorschriften van IsoBouw Systems B.V.
Enkele hoofdzaken:
- Voor het aanbrengen de oude panlatten en tengels verwijderen
- Voor het opvangen van de afschuifkrachten aan de gootzijde een voetregel aanbrengen (28 x 38 mm bij Rc 2.0 en 2.5, 50 x 65 mm bij hogere Rc-waarden)
- De regel plaatsvast bevestigen aan de onderconstructie
- Elementen strak aansluiten op bestaand dakbeschot en op elk kruispunt van tengels en gording met een haaknagel bevestigen
- Kopse naden en nok afdichten
Economische factoren
Prijzen
Bekijk de prijslijst voor de actuele bruto-prijzen.
Leveringsvoorwaarden
Voor alle transacties, werkzaamheden, adviezen, ontwerpen e.d., gelden onze bij de Arrondissementsrechtbank te Breda op 12 december 2011 onder nummer 38/2011 gedeponeerde Algemene Verkoopvoorwaarden.
Levering
Via de hout- en bouwmaterialenhandel
Levertijd
Volgens opgave IsoBouw Systems B.V.
Leveringsgebied
Benelux
Technische service
Productdocumentatie, technische details, projectgerichte ondersteuning, bestekservice en verwerkingsvoorschriften
Milieu en gezondheid
IsoBouw-producten zijn duurzaam, recyclebaar en (H)CFK-vrij. Toepassing vermindert het energieverbruik en de CO2-uitstoot aanzienlijk. Bovendien zijn de producten vriendelijk voor de gezondheid, zowel bij de productie (geen schadelijke stoffen), verwerking (geen stofontwikkeling of irriterende vezels) als in de gebruiksfase (gezond binnenmilieu).
