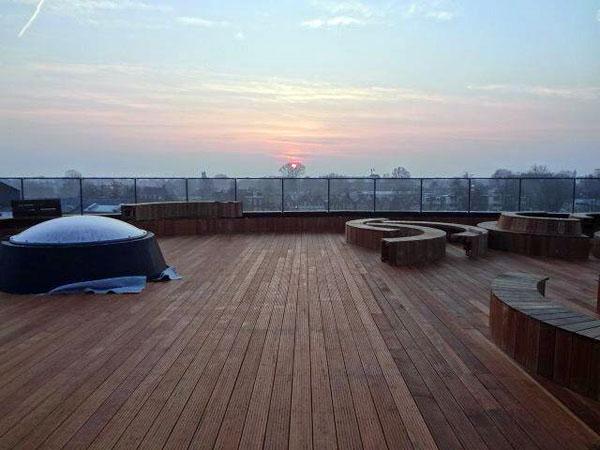

Een PARKEERDAK van Leven op Daken, terras

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:

CAD-bestanden, BIM-objecten en bestekteksten
Brochures en uitvoeringsvoorschriften
Projectondersteuning waar nodig

Stel hier uw vraag

Omschrijving

Voor parkeerdaken geldt, dat het type verkeer dat op het dak toegelaten wordt de grootste invloed heeft op het type dakbestrating en de opbouwhoogte. Er zal goed gekeken worden naar de inrichting en het doel van het dak en de bouwkundige uitgangspunten.
Leven op Daken onderscheidt de volgende dakbestratingsopbouwen: gietasfalt, betontegels op tegeldragers en bestrating in de vorm van klinkerbestrating op een drainageplaat met een straat- en funderingslaag (voor intensief auto- en vrachtverkeer).
Het volledige Leven op Daken systeem bestaat uit isolatie, waterdichting en meervoudig ruimtegebruik in één hand.

Kenmerken

Volledig berijdbaar stabiel systeem;
Een grote flexibiliteit in esthetische ontwerpmogelijkheden;
Gemakkelijk te combineren met groenvoorzieningen;
Geluidsbeperking ten opzichte van tegelsystemen op tegeldragers;
Optimaal gebruik van beschikbare ruimte;
Waardevermeerdering van het pand;
Al onze systemen worden aangebracht conform het Leven op Daken stappenplan.

Specificaties
Documentatie 4

Referentienummers

Parkeerdak
LEVEN OP DAKEN
(47) Dakafwerkingen
33.00 dakbedekkingen, 33.37 dakverhardingen
Parkeerdaken, Daktypen

Samenstelling

Systeemopbouw

Leven op Daken onderscheidt de volgende dakbestratingen:

Gietasfalt;
Betontegels op tegeldragers;
Bestrating in de vorm van klinkerbestrating op een drainageplaat met een straat- en funderingslaag (voor intensief auto- en vrachtverkeer).

Elementopbouw

Voorbeeld opbouw gietasfalt geïsoleerd of ongeïsoleerd:

Gietasfalt tweelaags systeem voorzien van wapening, dikte 50 mm;
Dakbedekking:
- Bitumineus APP- of SBS-gemodificeerde bitumen dakbaan (Leven op Daken);
- EPDM: Resitrix^® SKW;
Eventueel met Smartex^® signaleringsysteem;
Isolatie, warm dak: Betopor C-EPS;
Noodlaag: gebitumineerde polyestermat volledig verkleefd.

Voorbeeld opbouw parkeerdak tegels op tegeldrager:

Straatlaag parkeertegel, dikte > 80 mm;
Tegeldrager dikte > 30 mm;
Isolatie, omgekeerd dak: XPS;
Dakbedekking:
- Bitumineus APP- of SBS-gemodificeerde bitumen dakbaan (Leven op Daken);
- EPDM: Resitrix^® SKW;
Eventueel met Smartex^® signaleringsysteem.

Voorbeeld opbouw parkeerdak met klinkerbestrating:

Straatlaag 50 mm;
Funderingslaag minimaal 100 mm (toepassing bij vrachtverkeer);
Systeemfilter TG (autoverkeer) en systeemfilter PV (vrachtverkeer);
Drainage: Elastodrain^® EL 202 (vrachtverkeer), Floradrain^® FD 60 (volstorten met beton of Zincolit^®), Floradrain^® FD 40-E (tegel- en klinkerverharding), Protectodrain^® PD 250 (bereidbaar tijdens uitvoering met materieel, laadschop), Stabilodrain^® SD 30 (uitgevuld met Zincolit^®)
Scheidingsfolie TGF 20, 2 lagen (EL 202, PD 250);
Beschermmat ISM 50 (FD 60) en SSM 45 (FD 40-E);
Systeemfilter PV (SD 30).

Materiaal

Dakbedekking:

Bitumineus APP- of SBS-gemodificeerde bitumen dakbaan (Leven op Daken);
EPDM: Resitrix^® SKW;
Eventueel met Smartex^® lekdetectiesysteem.

Isolatie:

Warm dak: CG / Betopor C-EPS;
Omgekeerd dak: XPS;
Noodlaag bij warm-dak (Betopor C-EPS en C-EPS met PIR): gebitumineerde polyestermat volledig verkleefd;
Overige geïsoleerde daken n.v.t.

Opties

Waterbergings-, transport- en infiltratiesysteem inclusief reinigende filtervliezen.

Vorm en afmeting

Afmetingen

Opbouwhoogte afwerking klinkerbestrating: v.a. 150 mm bij autoverkeer;
Opbouwhoogte afwerking klinkerbestrating: v.a. 270 mm bij vrachtverkeer;
Opbouwhoogte gietasfalt v.a. 50 mm;
Opbouwhoogte parkeerdak tegel v.a. 110 mm.

Gewicht

Parkeerdak betontegel vanaf 190 kg/m²;
Klinkerbestrating vanaf 150 kg/m² tot meer dan 400 kg/m² (vrachtverkeer);
Gietasfalt vanaf 115 kg/m² .

Toepassing

Bruikbaarheid, functioneel

Parkeerdaken voor platte daken in nieuwbouw, en eventueel met extra voorzieningen in renovatie.

Bruikbaarheid, economisch

Esthetische en toegevoegde economische waardevermeerdering object;
Het parkeerdak beschermd de waterdichte laag en verlengd daarmee de levensduur;
Besparing op koellast vanwege thermische eigenschappen;
Mogelijkheden bij klinkerbestrating met combinatie van stroken dakgroen.

Bruikbaarheid, voorschriften

BDA Praktijkbladen

Ontwerpdetails

Bij het ontwerpen en uitvoeren van meervoudig ruimtegebruik op platte daken worden binnen het ‘Leven op Daken stappenplan’ hoge BDA kwaliteitseisen gesteld aan een veilig en duurzaam dakbedekkingssysteem;
Bij het toepassen en uitvoeren van meervoudig ruimtegebruik op daken wordt vasthouden aan een hoge BDA kwaliteitseisen teneinde het beste resultaat voor een duurzaam gebruiksdak te bereiken;
Zowel de dakbedekking als het erop geplaatste (daktuin)systeem moeten in balans -lees hoogwaardige kwaliteit- zijn met elkaar;
De consequenties van het niet voldoen aan gestelde minimale Leven op Daken eisen zijn lekkageproblemen of een groen dak, daktuin met een slechte groeiontwikkeling waarbij langdurige juridische processen over de schuldvraag kunnen ontstaan.

Bestektekst

Leven op Daken biedt een bestekservice aan.

Verwerking en montage

De bij Leven op Daken aangesloten dakaannemers, installateurs, hoveniers en producenten houden zich aan de door BDA Dakadvies opgestelde kwaliteitseisen die beschreven zijn in de Leven op Daken praktijkbladen. Alle partners werken samen aan een voortdurende kwaliteitsimpuls en innovatie van daksystemen voor meervoudig ruimtegebruik.

Onderhoud

Leven op Daken sluit beheerscontracten af met de opdrachtgevers van groendaken. Het reinigend -, preventief -, correctief - en renovatieonderhoud kan middels deze contracten voor meerdere jaren geregeld worden:

Beheerscontract Plus; volledig pakket inclusief de waterdichting onder jaarlijks contract;
Beheerscontract Excellent; volledige pakket voor minimaal 20-50 jaar onder jaarlijks contract.

Kwaliteit en garantie

10 jaar verzekerde garantie conform het Leven op Daken stappenplan.

Als een Leven op Daken parkeerdak in het bestek wordt opgenomen, geeft dat automatisch garantie op:

Een aanspreekpunt voor alle disciplines;
BDA Dakadvies onafhankelijke rapportage uitvoering;
100% dekking binnen de Verzekering bij calamiteiten t.b.v. van het weghalen en terugplaatsen meervoudig ruimtegebruik.

Economische factoren

Prijzen

Volgens opgave Leven op Daken uitvoerende partner.

Leveringsvoorwaarden

Leveringsvoorwaarden uitvoerende partner.

Levertijd

In overleg.

Leveringsgebied

Nederland, Belgie, Luxemburg, Nederlandse Antillen

Technische service

Advies en detaillering door Leven op Daken en uitvoerende partner. Leven op Daken maakt bestekken, werkt mee aan Design, Built & Construct en inspecteert bestaande parkeerdaken voor jaarlijks onderhoud en beheer.

Milieu en gezondheid

Duurzaamheid

Meervoudig ruimtegebruik maakt een gezonde verhouding tussen het milieu en de bebouwde omgeving mogelijk.
Vergroting van de biodiversiteit in de bebouwde omgeving bij gebruik van groen op parkeerdaken;
Regenwater, piekbelasting bufferen in optionele bergingssystemen;
Afvangen van fijnstof en olie via chemische opvangsystemen;
CO2-reductie en waterbuffering van minstens 100 liter/m²;
Stedelijk ruimtegebrek omzetten in meervoudig ruimtegebruik op daken.

Levensduur

Uiteindelijk verwachte levensduur van tenminste 25 jaar.

Referenties

Referentieadressen

OV Terminal te Breda (parkeerdak tegelsysteem);
Centrumplan Terwijde te De Meern (gietasfalt);
Chipshol (Schiphol) te Amsterdam (klinkerbestrating met groen).
